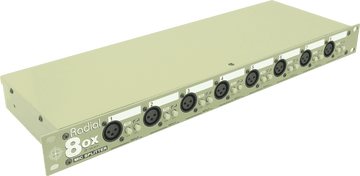

Radial OX8R

Ein Bühnen- und Installations-Splitter im Geiste der Radial-Lösungen

Der Radial OX8 folgt der Logik von Signalverteilungstools, die für professionelle Umgebungen entwickelt wurden: Robustheit, konsistente Verkabelung und saubere Handhabung von Masseproblemen. Sein 1U-Rack-Format erleichtert die Integration in Flightcases, mobile Regien oder Technik-Racks, während das passive Design die Abhängigkeit von einer Stromversorgung eliminiert und Ausfallpunkte bei Einsätzen reduziert.

Mit seinen Radial-Transformatoren (Eclipse MS10) und den mehrfachen Ausgängen pro Kanal verfolgt der OX8 ein klares Ziel: die gleichzeitige Versorgung eines Frontmischpults, eines Monitoringsystems und eines Recorders ohne Kompromisse bei Stabilität und Signalreinheit.

Für wen und für welche Anwendungen?

Der Radial OX8 ist ideal, wenn dasselbe Signal an mehrere Ziele gesendet werden soll, ohne Masseschleifen, Brummen oder unvorhersehbare Interaktionen zwischen Geräten zu riskieren. Er richtet sich besonders an Live-Sound-Ingenieure, Dienstleister, Bühnen-Techniker, mobile Studios, Kirchen, Theater und ausgestattete Säle sowie an Integratoren, die einen einfach zu wartenden Multi-Circuit-Splitter suchen.

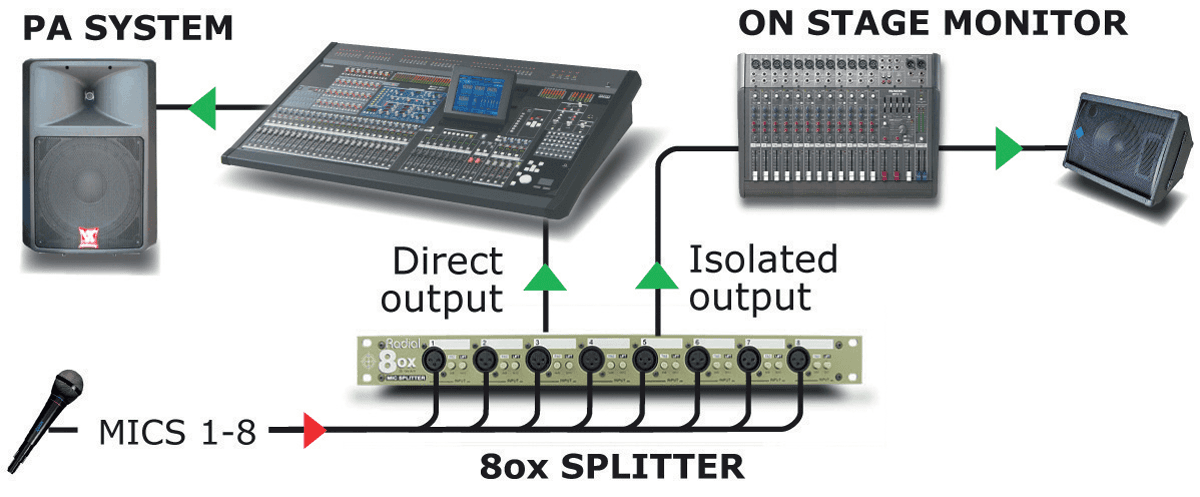

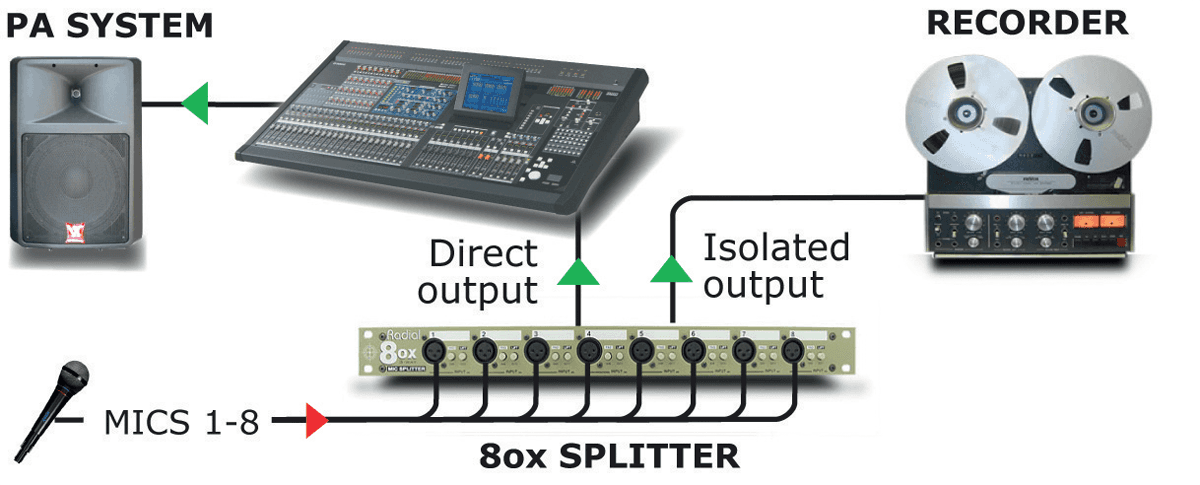

Konkret deckt er folgende Szenarien ab: Mehrspuraufnahme parallel zu Live-Übertragung, Mikrofonverteilung an Hauptmischpult + Monitor-Mischpult, System-Redundanz oder feste Installationen, bei denen die Verkabelung sauber und sicher über Euroblock und Sub-D 25 bleiben muss.

Schlüsselfunktionen: Verteilung, Isolation und Rack-Integration

Drei Ausgänge pro Kanal für eine flexiblere Audiokette

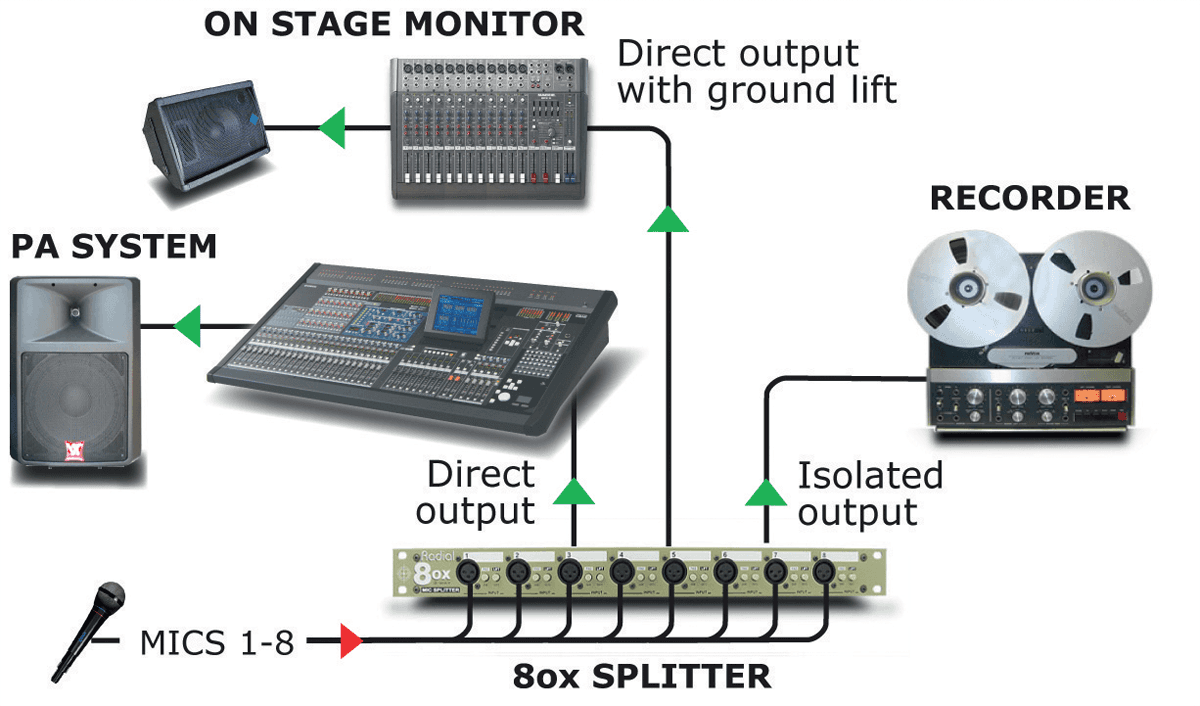

Jeder Kanal bietet eine Architektur, die auf die Anforderungen vor Ort abgestimmt ist. Der Hauptdirektausgang gewährleistet die Durchleitung der Phantomspannung zum Mischpult, wenn nötig. Ein zweiter Direktausgang verfügt über einen Masseschleifen-Schalter, sehr nützlich für Monitorwege, wenn zwischen zwei Stromversorgungen oder Netzwerken Brummgeräusche auftreten. Schließlich liefert der transformatorisch isolierte Ausgang eine galvanische Trennung zur sicheren Verbindung mit einem Recorder oder einem Drittgerät.

Radial Eclipse MS10 Transformatoren: Stabilität und Signalreinheit

Der OX8 ist mit Radial Eclipse MS10 Transformatoren ausgestattet, um die Signalübertragung zu optimieren und einen wirklich nutzbaren isolierten Ausgang unter realen Bedingungen zu bieten. Dieser Ansatz ist besonders relevant, wenn mehrere Geräte verbunden sind, teilweise räumlich getrennt oder unterschiedlich gespeist werden und eine zuverlässige Audioverbindung ohne Masse-Artefakte erhalten bleiben muss.

Pad zur Annahme von Line-Pegel

Über Mikrofone hinaus kann der OX8 auch in Situationen eingesetzt werden, in denen höhere Pegel verteilt werden müssen. Jeder Kanal verfügt über ein -20 dB Pad, um den Pegel an die Anwendung anzupassen. Damit ist er ein vielseitiges Werkzeug für Bühnen, auf denen Mikrofone, DI-Boxen, Bühnenmonitore oder Ausgänge von Zusatzsystemen koexistieren.

Parallele Anschlüsse: Front-XLR, Sub-D 25 und Euroblock

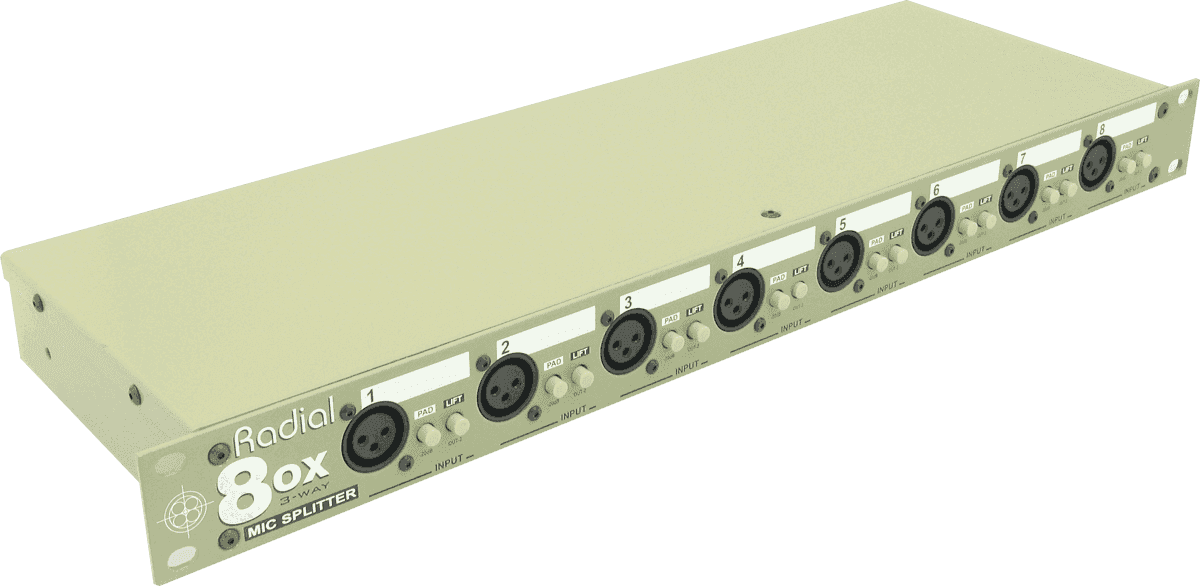

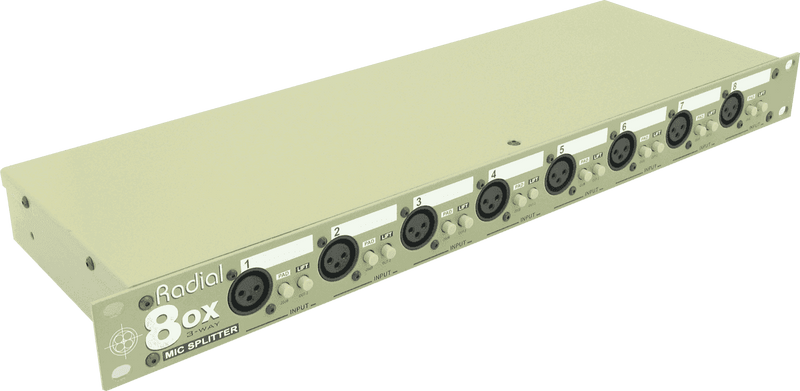

An der Frontplatte erleichtern die 8 XLR-Eingänge das schnelle Patchen im Live-Betrieb. Für feste Installationen und Technik-Racks sind die Verbindungen parallel über einen Sub-D 25 (Tascam-analog-Konfiguration) und eine schraubbare Euroblock-Klemme verfügbar. Ergebnis: Sie wählen eine "Plug and Play"-Integration oder eine permanente Verkabelung, ohne Ihre Arbeitsweise zu ändern.
