Radial OX8J

Das Wesentliche zum Radial OX8 Mikrofon-Splitter

• 8 Kanäle im 1U-Rack, um ein Mikrofon- oder Line-Signal auf mehrere Systeme zu duplizieren, sowohl live als auch in festen Installationen.


• Jensen-Transformatoren pro Kanal (JT-MB-CPC) für zuverlässige Isolation und sauberen Signaltransfer.


• 3 Ausgänge pro Kanal: direkter Ausgang mit Phantomspannung, direkter Ausgang mit Masse-Trennung und transformatorisolierter Ausgang für die Aufnahme.


• 100 % passiv: keine Stromversorgung erforderlich, Einfachheit und Zuverlässigkeit auf der Bühne.

Ein Radial-Splitter für Bühne und Rack-Integration

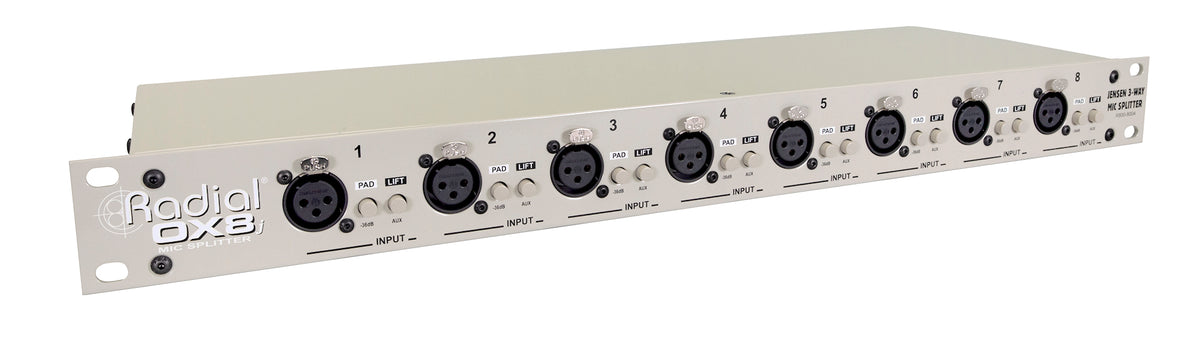

Im 1U-Rack-Format konzipiert, erfüllt der Radial OX8 die konkreten Anforderungen von Regien und Bühnen: ein Signal an mehrere Ziele verteilen, ohne die Verkabelung zu verkomplizieren oder mehrere Geräte zu benötigen. Sein sehr robustes Design (1,55 mm Stahlchassis) richtet sich sowohl an Tour-Umgebungen als auch an Technik-Racks in festen Installationen, wo Stabilität und vereinfachte Wartung im Vordergrund stehen.

Der Radial-Ansatz bleibt hier treu zu einer "Praxis"-Logik: professionelle Anschlüsse, sofort zugängliche Einstellungen und eine passive Architektur, die jegliche Abhängigkeit von externer Stromversorgung vermeidet.

Für wen ist der Radial OX8 gedacht und wann sollte man ihn einsetzen?

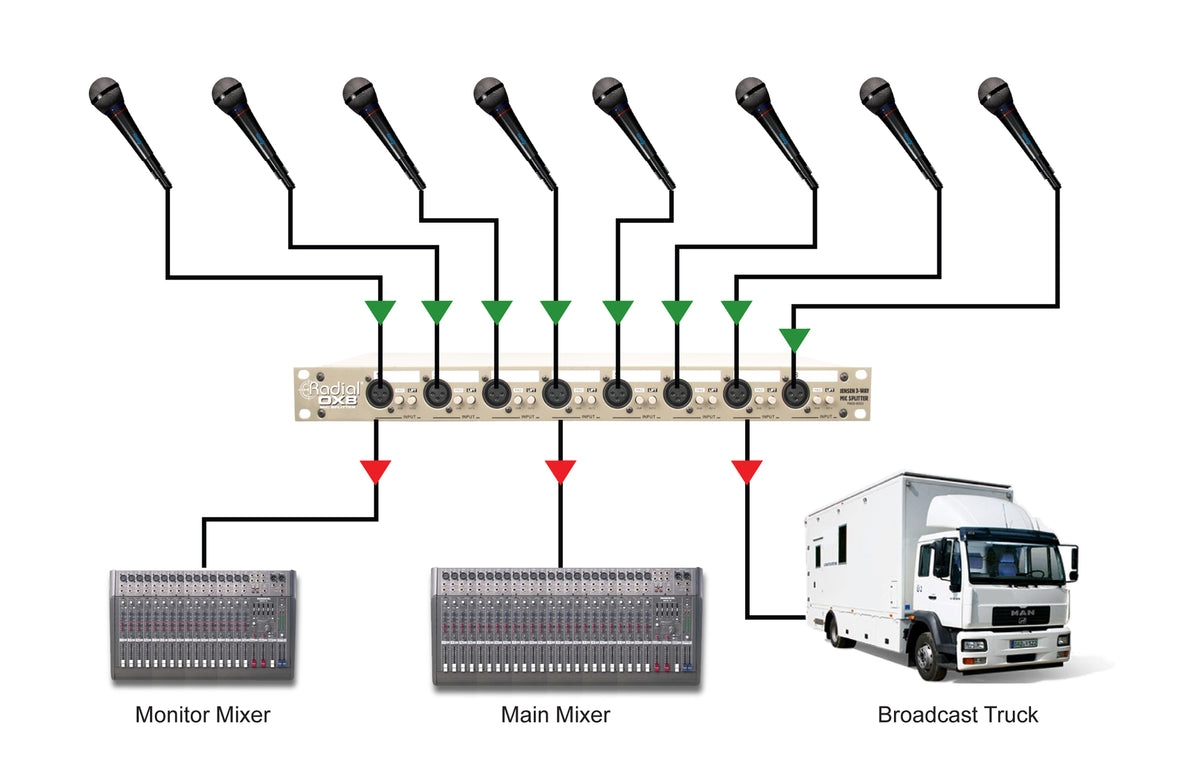

Der Radial OX8 ist ideal, wenn Sie ein Mikrofon (oder eine Line-Quelle) gleichzeitig an mehrere Systeme senden müssen, z. B. an eine FOH-Konsole, eine Monitor-Konsole und einen Mehrspurrekorder. Er ist eine besonders sinnvolle Lösung bei Konzerten, Aufnahmen, Konferenzen, Broadcasts oder immer dann, wenn ein Backup-Plan erforderlich ist.

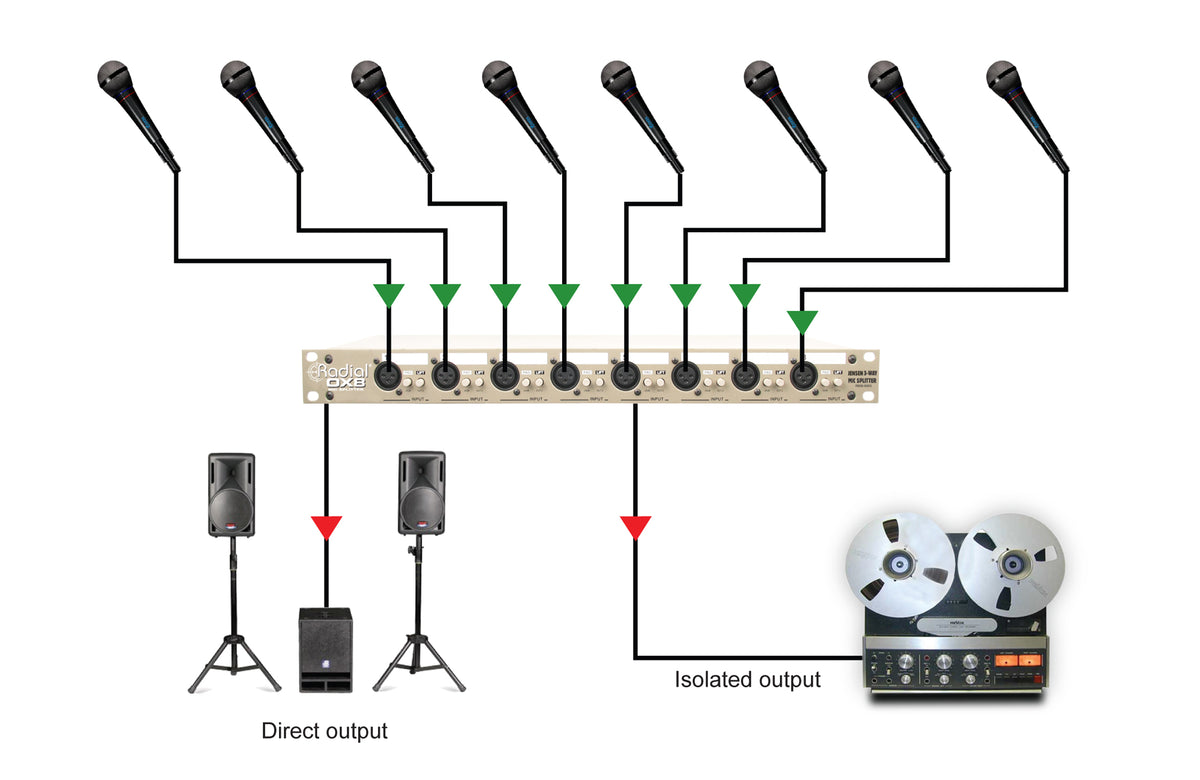

Dank seiner mehrfachen Ausgänge können Sie eine klare Verteilung organisieren: Die Hauptkonsole erhält das direkte Signal mit Phantomspannung, die Monitore profitieren von einem zweiten direkten Ausgang mit Masseverwaltung, und der Rekorder bekommt einen isolierten Ausgang, um Brummschleifen, Masseprobleme und Interferenzen zwischen Geräten zu minimieren.

Schlüsselfunktionen: Verteilung, Isolation und Installationsanschlüsse

3 Ausgänge pro Kanal für eine echte "FOH / Monitor / Aufnahme"-Logik

Jeder Kanal bietet einen Eingang für drei Ausgänge. Der erste direkte Ausgang gewährleistet die Übertragung der Phantomspannung zum Mikrofon, was die Versorgung von Kondensatormikrofonen über die vorgesehene Konsole ermöglicht. Der zweite direkte Ausgang verfügt über einen Masse-Trennschalter, praktisch zur schnellen Handhabung von Störgeräuschen, wenn mehrere Systeme dieselbe Bühne teilen. Der dritte Ausgang ist transformatorisoliert, eine effektive Lösung, um einen Rekorder oder ein zusätzliches System mit minimalen Masseproblemen zu versorgen.

Jensen-Transformatoren: Isolation und Signalintegrität

Der OX8 ist mit Jensen-Transformatoren (JT-MB-CPC) auf jedem Kanal ausgestattet. Diese Isolation trägt zu einer störungsfreieren Verteilung in komplexen Setups bei, in denen die Vielzahl symmetrischer Verbindungen sonst zu Störgeräuschen führen kann. Das Ergebnis: ein passiver Mikrofon-Splitter, der die Signalqualität bewahrt und die sichere Verteilung an mehrere Ziele gewährleistet.

Pad zur Handhabung höherer Pegel

Für Anwendungen mit höherem Eingangspegel verfügt jeder Kanal über ein umschaltbares Pad für Line-Pegel-Anwendungen (mit -20 dB angegeben), um die Empfindlichkeit anzupassen und Übersteuerungen der nachfolgenden Stufen zu vermeiden. Diese Flexibilität macht den Splitter über reine Mikrofonanwendungen hinaus nützlich, insbesondere in Integrationskontexten mit unterschiedlichen Quellen.

Frontanschlüsse und Integrationsoptionen (Sub-D 25 und Euroblock)

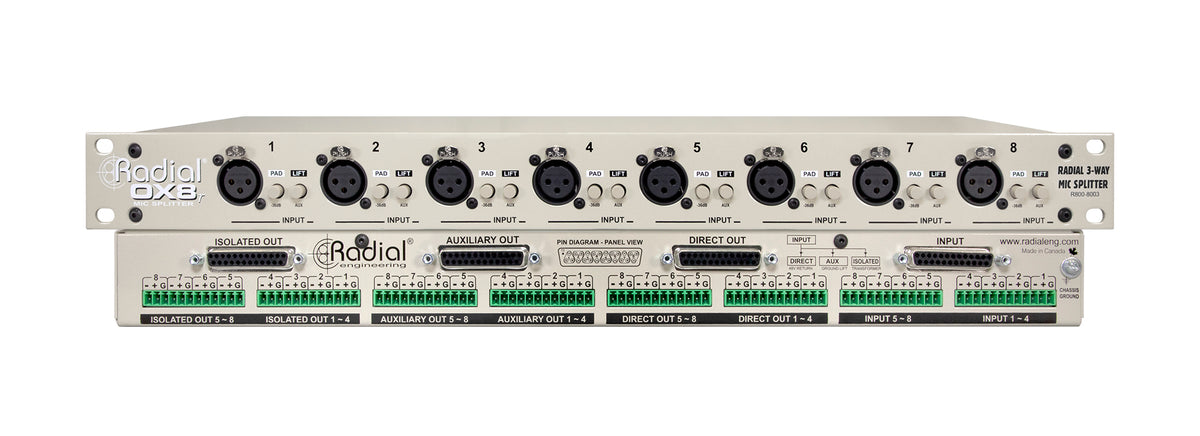

Auf der Frontseite stehen 8 XLR für schnelle Patches und Bühnenwechsel zur Verfügung. Für feste Installationen und saubere Verkabelung im Rack sind diese XLR parallel mit einem Sub-D 25 (analoge Tascam-Konfiguration) und einem schraubbaren Euroblock Phoenix-Anschluss verbunden. Diese Kombination erleichtert die Standardisierung der Verkabelung, Wartung und Übersicht, während sie eine hohe Kompatibilität mit professionellen Audiosystemen bewahrt.
