LD Systems LD MS 828

Ein Rack-Tool, das für die Vereinfachung von Audio-Routings im Zentrum eines modernen Setups konzipiert wurde

Das LD Systems LDMS828 gehört zur Familie der Signalmanagement-Tools im 19"-Rack-Format: Geräte, die installiert werden, um Verbindungen zuverlässiger und schneller zu machen, ohne die Anzahl der Geräte zu erhöhen. Sein Ansatz ist direkt: mehrere Line-Kanäle anbieten, eine klare Pegelanzeige ermöglichen und vor allem eine Betriebslogik, die sofort zwischen Verteilung (Split) und Summierung (Mix) umschaltet. Das Ergebnis: ein vielseitiges Gerät, das immer dann sinnvoll ist, wenn dasselbe Signal an mehrere Ziele gesendet oder im Gegenteil sauber zu einem Stereo-Ausgang zusammengeführt werden soll.

Für wen und für welche Anwendungen: Bühne, Studio, Installation

Im Live-Betrieb ist das LDMS828 ein ausgezeichneter Partner, um Submixe zu verwalten, Monitore zu verteilen, Recorder zu versorgen oder ein Signal an mehrere Racks und Geräte zu senden, ohne die Übersicht zu verlieren. Im Studio wird es zu einem effizienten Line-Hub, um Synthesizer, Module, Player zusammenzuführen oder eine Quelle an verschiedene Effekte zu verteilen. In der Installation machen sein Rack-Format, seine professionellen Anschlüsse und die Pegelverwaltung es zu einer stabilen und einfach zu wartenden Lösung, mit sofort sichtbaren visuellen Referenzen dank der LED-Skalen.

Schlüsselfunktionen: Flexibilität, Kontrolle und Signal-Integrität

Mixer und Splitter: zwei Philosophien in einem Gerät

Das Herzstück des LDMS828 ist die Möglichkeit, das Verhalten der 6 Monokanäle zu wählen. Jeder Kanal verfügt über eine Lautstärke- und Panorama-Regelung sowie einen Schalter, mit dem er im Splitter- oder Mixer-Modus aktiviert werden kann. Diese Architektur ermöglicht einen schnellen Wechsel von einer Summierungslogik (mehrere Quellen zusammenführen) zu einer Verteilungslogik (ein Signal dorthin senden, wo es benötigt wird), ohne die gesamte Verkabelung neu konfigurieren zu müssen.

Dedizierter Stereo-Eingang mit Link-Funktion

Zusätzlich zu den Monokanälen bietet das Gerät einen Stereo-Eingang mit Reglern für Main Input Level und Main Output Level. Die Link-Taste ermöglicht es, das Signal am Ausgang zurückzuführen, was bestimmte Verkettungs-, Wiederaufnahme- oder Parallel-Routing-Szenarien erleichtert. Praktisch, um einen konsistenten Signalweg zu behalten und gleichzeitig eine klare Steuerung von der Frontplatte aus zu gewährleisten.

Symmetrische Anschlüsse und Bühnenkompatibilität

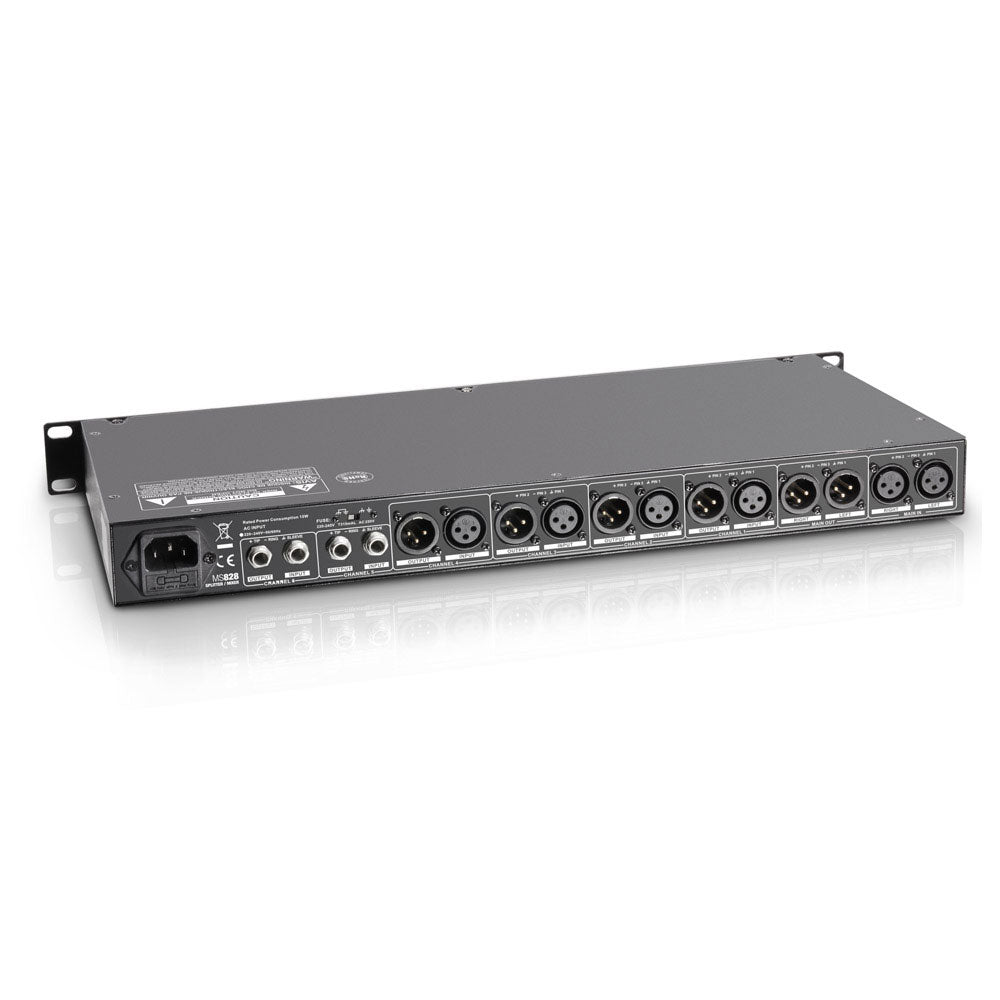

Alle Ein- und Ausgänge sind elektronisch symmetrisch, ein echter Vorteil zur Reduzierung von Störgeräuschen und zur Erhaltung einer guten Signalreinheit über typische Bühnenkabelstrecken. Zwei Monokanäle verwenden symmetrische 6,35 mm TRS-Klinken, während die anderen Anschlüsse XLR-Stecker sind: eine sinnvolle Kombination, um sich an verschiedene Geräte anzupassen (Rack-Peripherie, Konsolen-Ausgänge, Interfaces, Prozessoren, Player usw.).

Pegelmessung und Betriebssicherheit

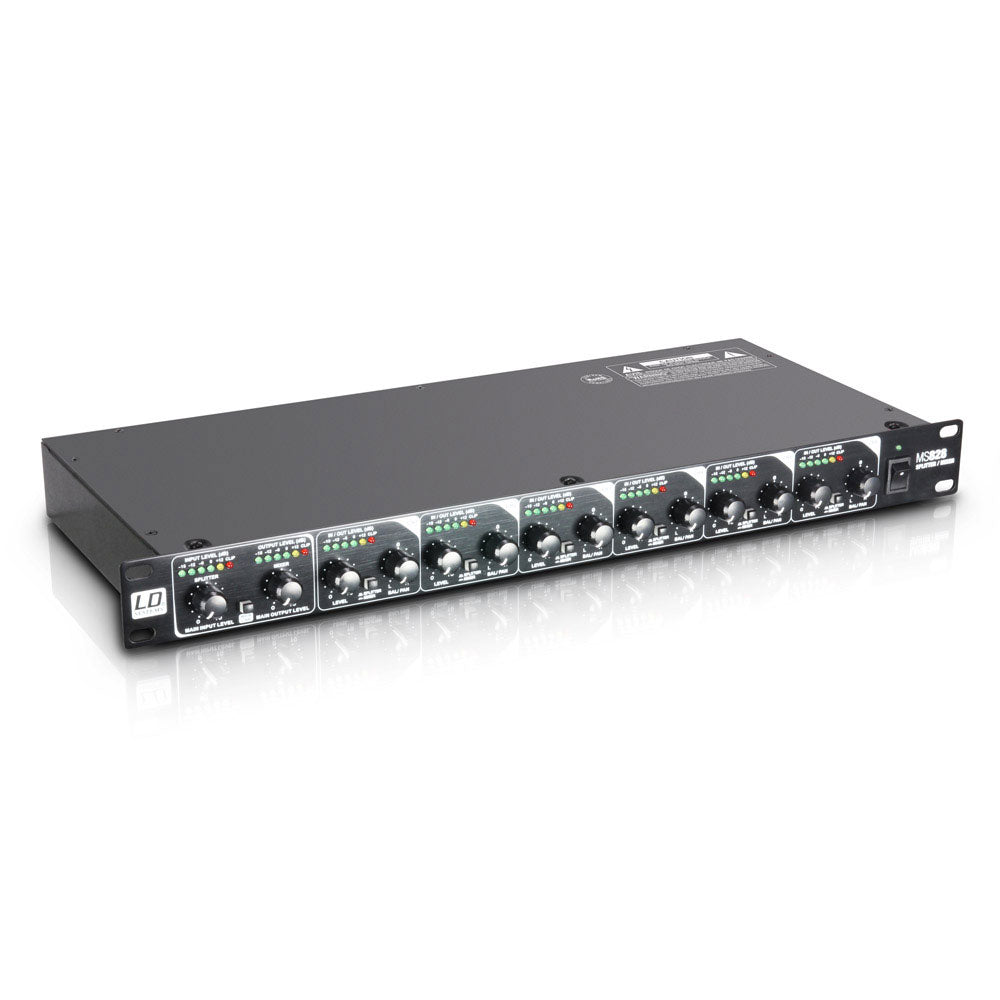

Das LDMS828 legt Wert auf Bedienkomfort: Jeder Eingang verfügt über eine 6-LED-Pegelanzeige, ebenso wie der Stereo-Bereich (Ein- und Ausgang). So erkennt man schnell ein zu schwaches Signal, Sättigungsrisiken oder ein Ungleichgewicht. Hinzu kommen wichtige Bedienelemente, darunter ein Ground Lift, nützlich wenn das Gerät an der Schnittstelle mehrerer Stromversorgungen und Massepunkte steht (häufiger Fall im Bühnen- und Studio-Rack).

Audioqualität: großer Frequenzbereich und minimale Verzerrung

Wenn ein Gerät zum zentralen Durchgangspunkt wird, zählt Transparenz. Das LDMS828 bietet eine Frequenzantwort von 5 Hz bis 40 kHz, einen Dynamikumfang von 85 dB und eine Gesamtklirrfaktor (THD) von 0,0008 %, um den Charakter der Quellen zu bewahren. Sein Nennarbeitspegel von -10 dBV bis +4 dBu erleichtert die Integration zwischen Geräten unterschiedlicher Standards, mit einem maximalen Eingangspegel von 21 dBu und einem maximalen Ausgangspegel von +22 dBu für ausreichend Headroom.
