Klark Teknik DN100 V2

Eine bewährte Referenz für Live und Studio in der DN-Serie

Die DN 100 V2 reiht sich in die Reihe aktiver DI-Boxen ein, die für die Anforderungen moderner Regien entwickelt wurden: allgegenwärtige +48 V Phantomspeisung an Konsolen, großer Headroom und originalgetreue Wiedergabe des Instrumentencharakters. Sie ist zur bevorzugten Wahl von Toningenieuren und Musikern geworden und verfolgt ein einfaches Ziel: ein sauberes, stabiles und detailliertes Signal an die Konsole zu liefern, ohne das Spiel zu glätten oder Transienten zu komprimieren.

Für wen ist die Klark Teknik DN 100 V2 gedacht?

Diese DI-Box ist konzipiert für Bassisten (aktiv oder passiv), elektro-akustische Gitarristen, Keyboarder, elektronische Geräte sowie jede Quelle, die sauber über einen symmetrischen Ausgang an einen Mikrofoneingang der Konsole geschickt werden soll. Im Live-Betrieb erleichtert sie schnelle Bühnenwechsel (übersichtliches Patch, kontrollierter Pegel, minimiertes Brummen). Im Studio ist sie eine zuverlässige Schnittstelle, um eine DI-Aufnahme vor Reamping oder Bearbeitung zu erfassen und dabei eine exzellente Spieltransparenz zu erhalten.

Audio-Design: Dynamik, Betriebsruhe und Robustheit

Symmetrischer Ausgang mit Transformator-Isolation

Die DN 100 V2 basiert auf einem symmetrischen Ausgang mit Transformator-Isolation, optimiert für eine konsistente Frequenz- und Phasengang über variable Kabellängen. Das Design berücksichtigt zudem die Vermeidung von Transformator-Sättigung durch einen integrierten festen Hochpassfilter, der sehr tiefe, musikalisch unwichtige Frequenzen dämpft und gleichzeitig die präzise Wiedergabe der tiefen Grundtöne der Instrumente bewahrt.

Zusätzlich beinhaltet die Architektur eine galvanische Trennung zwischen Ein- und Ausgangsinterface, was zusammen mit dem Earth Lift -Schalter hilft, Erdschleifenprobleme zu minimieren, wenn Geräte aus unterschiedlichen Stromnetzen gespeist werden (Bühne, Backline, Regie).

Doppelte Eingangsimpedanz: automatische Anpassung je nach Anschluss

Die DN 100 V2 bietet einen parallelen XLR-Eingang und zwei TRS 6,35 mm Klinkeneingänge, von denen einer als Durchgangsausgang zu einem Verstärker genutzt werden kann (praktisch, um den Amp-Sound auf der Bühne zu behalten und gleichzeitig eine saubere DI an die FOH zu senden). Die Impedanz passt sich dem Einsatz an: Nur XLR ist für Line-Pegelquellen ausgelegt; sobald ein 6,35 mm Klinkenstecker eingesteckt wird, wird die Impedanz sehr hoch, um passive Gitarren- und Bassmikrofone korrekt zu bedienen, ohne Höhenverlust oder ein "gedämpftes" Signalgefühl.

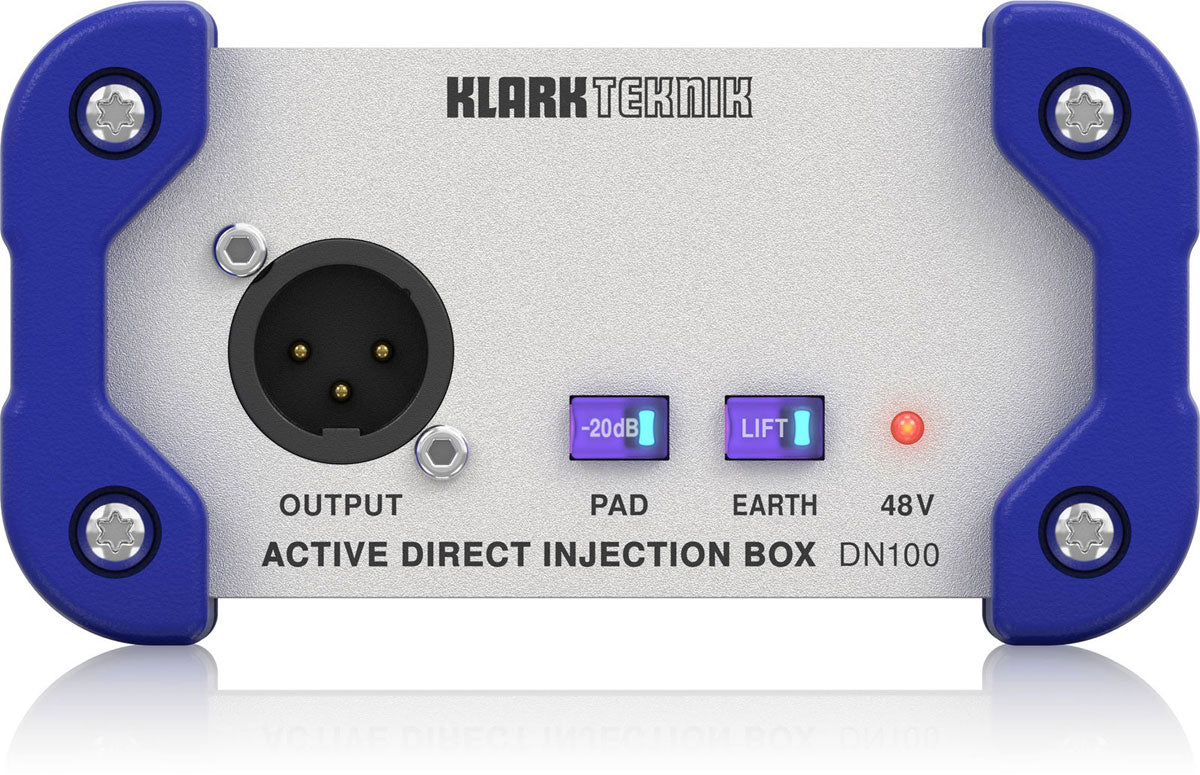

Sichtbare Schalter: Pad und Earth Lift

Auf der Bühne zählt jede Sekunde: Die Pad - und Earth Lift -Schalter sind beleuchtet, und eine LED zeigt die Präsenz der +48 V Phantomspeisung an. Das ermöglicht eine sofortige, aus der Entfernung erkennbare Kontrolle, besonders bei schlechten Lichtverhältnissen.

Für den Tour-Einsatz konzipiert

Das Gehäuse aus stranggepresstem Aluminium schützt die Elektronik, ergänzt durch eine Silikonkautschuk-Abdeckung und isolierende Ecken. Diese Konstruktion zielt auf tägliche Zuverlässigkeit ab: schnelle Installation/Demontage, Stöße, Vibrationen und wiederholte Transportbelastungen bei gleichzeitig stabilen Verbindungen.

Technische Daten

für Rackeinbau geeignet	Nein	Art	Gehäuse
Kategorie	Audiokonverter

Anschlüsse	2 x TRS 6,35 mm Klinke und 3-poliger XLR parallel	Rauschen	-103 dBu, 22 Hz bis 22 kHz ungewichtet, Eingang mit 10 kOhm abgeschlossen
Impedanz	1 MOhm nominal, symmetrisch oder unsymmetrisch, 20 kOhm (nur XLR)	Frequenzgang	20 Hz bis 20 kHz, +/-1 dB, Last 10 kOhm
Maximaler Eingangspegel	35 dBu (mit aktiviertem Pad)	Klirrfaktor (THD + N)	Typisch <0,005% @ 1 kHz, +10 dBu
Dämpfung	20 dB Pad	Spannung	+48 V Phantomspeisung
Anschluss	3-poliger XLR	Stromaufnahme	<10 mA
Maximaler Ausgangspegel	15 dBu bei 10 kOhm Last	Abmessungen	118 x 63 x 112 mm (4,7 x 2,5 x 4,4")
Minimale Last	600 Ohm	Gewicht	nicht angegeben (Herstellerangabe: 0)
