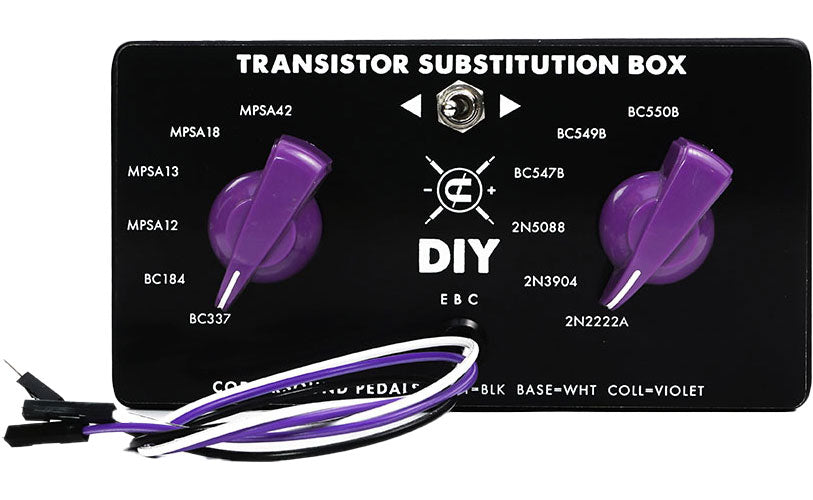

CopperSound Substitutionsbox für Transistoren

Ein "Substitution Box"-Ansatz für das Prototyping in der Audioelektronik

Eine Substitutionsbox ist ein Konstruktionswerkzeug, das es ermöglicht, Werte oder Bauteiltypen in einer Schaltung schnell zu vergleichen, während man das Ergebnis hört und misst. Im DIY-Musikbereich (Effektpedale, Modifikationen, kleine Audio-Schaltungen) wird dieses Werkzeug schnell unverzichtbar, sobald ein Bauteil den Ausgangspegel, die Dynamik, das Rauschen, den Headroom oder den Klangcharakter beeinflusst. Die Coppersound Substitution Box Transistor konzentriert sich auf eine der entscheidendsten Wahlmöglichkeiten für den Charakter einer Schaltung: den Transistor.

Hinweis: Die "Substitution Box"-Serie gibt es auch in anderen Ausführungen (Widerstände, Folienkondensatoren, Keramikkondensatoren, Elektrolytkondensatoren, Dioden), was es ermöglicht, die gleiche Arbeitslogik über die gesamte Prototyping-Kette beizubehalten - von der Feineinstellung eines Filters bis zur Auswahl eines Clipping-Bauteils.

Für wen und in welchen Fällen eignet sich die Coppersound Substitution Box Transistor?

Diese Substitutionsbox richtet sich an Pedal-Designer, DIY-Enthusiasten, Techniker und alle, die auf dem Breadboard prototypisieren (oder eine Transistorwahl vor der Integration auf einer Platine validieren wollen). Sie ist besonders nützlich, wenn Sie Verhaltensweisen vergleichen möchten statt nur "Werte": knackigerer Attack, weichere Sättigung, ausgeprägteres Gate, bessere Stabilität oder ein besser kontrolliertes Grundrauschen je nach verwendetem Transistortyp.

In der Praxis spart sie Zeit bei den Wechselvorgängen: Statt einen Transistor zu entfernen, die Beine umzubiegen, Verbindungen zu prüfen und von vorne zu beginnen, wechseln Sie sofort zwischen den Optionen. Das Ergebnis: Sie hören mehr, messen schneller und treffen zuverlässigere Entscheidungen auf Basis konsistenter Tests.

Schlüsselfunktionen: Transistoren unter realen Bedingungen vergleichen, ohne Ihre Session zu unterbrechen

Die Substitution Box Transistor ist so konzipiert, dass das Experimentieren flüssig verläuft: Sie verbinden die Box mit den zu testenden Punkten der Schaltung und wählen verschiedene Transistorreferenzen aus, um Änderungen in Verstärkung, Ansprache und Verhalten zu beobachten. Das ist ein echter Vorteil bei Schaltungen, bei denen die Bauteilwahl das Spielgefühl verändert, wie bei Fuzz, bestimmten Boostern oder empfindlichen Eingangsstufen.

Eine Auswahl mit Fokus auf DIY Audio

Diese Version vereint mehrere Transistorfamilien, die in der Audioentwicklung häufig verwendet werden: BJT, JFET und MOSFET N-Kanal. So können Sie unterschiedliche Topologien und Klangsignaturen gegenüberstellen und schnell erkennen, was Ihr Ziel am besten unterstützt (Transparenz, Färbung, Kompression, Ansprache auf Gitarrenlautstärke usw.).

Montiert, damit Sie sich auf Klang und Messung konzentrieren können

Jedes Modell wird vollständig montiert geliefert. So vermeiden Sie Verdrahtungs- oder Montagefehler, die Vergleichstests oft verfälschen, und können direkt zum Wesentlichen übergehen: testen, hören, messen, iterieren.

Technische Daten

Effekte	Amp Simulator	Farbe	Schwarz
Verwendung	sta_des_gui_ele

Modell	Coppersound Substitution Box Transistor	Dioden	24 Diodenpaare (Kleinsignal, Zener, Schottky, MOSFET und Germanium)
Widerstände	24 Werte von 10 Ohm bis 1 MOhm (1/4 W)	Keramikkondensatoren	24 Werte von 1 pF bis 820 pF (50 V)
Folienkondensatoren	24 Werte von 1 nF bis 1 uF (63 V)	Elektrolytkondensatoren	24 Werte von 1 uF bis 470 uF (25 V)
