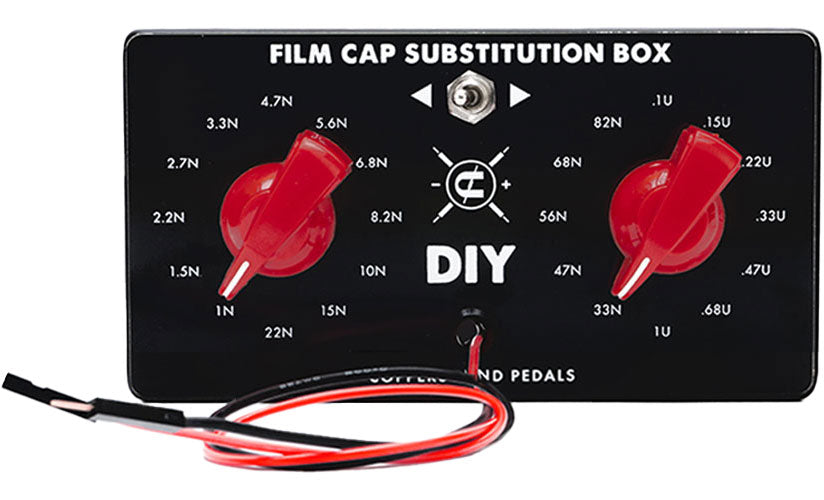

CopperSound Substitutionsbox für Folienkondensatoren

Eine Box für Experimente, Teil einer "Substitution Box"-Reihe für DIY

Die COPPERSOUND Substitution Box Film Capacitor verfolgt einen sehr einfachen Ansatz: Die Testphasen bei der Entwicklung und dem Prototyping zu beschleunigen. Das Prinzip der "Substitution Box" besteht darin, mehrere Werte desselben Bauteiltyps in einem einzigen Gehäuse zusammenzufassen, um Optionen schnell vergleichen zu können, ohne wiederholte Manipulationen am Breadboard. In dieser Reihe gibt es verschiedene Modelle (Widerstände, Dioden, Keramikkondensatoren, Elektrolytkondensatoren, Transistoren), und diese Version ist speziell für Folienkondensatoren gedacht.

Für wen und für welche Anwendungen in Audio, Synthesizern und Effektpedalen?

Diese Substitution Box richtet sich an Entwickler, Reparaturprofis und DIY-Enthusiasten, die bei der Wahl der Werte schneller vorankommen wollen: Hersteller von Effektpedalen, Modding-Fans, Preamp-Designer, Synthesizer-Module oder alle, die analoge Schaltungen prototypisieren. Im Audiobereich kann eine Änderung der Kapazität die Grenzfrequenz eines Filters, die Reaktion eines Tonreglers, die Menge an Bass, die von einer Stufe zur nächsten gelangt, oder das Verhalten eines Kompensationsnetzwerks verändern.

Sie ist besonders nützlich, wenn Sie "nach Gehör" vergleichen möchten (indem Sie spielen und Werte umschalten), aber auch bei der Validierung eines Designs mit Oszilloskop oder Multimeter. Anstatt eine Bauteilbox herauszuholen, Beinchen zu biegen, einzusetzen, zu entfernen und erneut zu beginnen, führen Sie Ihre Tests durch, indem Sie dieselbe Verdrahtung beibehalten und nur den ausgewählten Wert ändern.

Funktionen: Schnelle Wertauswahl und flüssigerer Workflow auf dem Breadboard

Der Kern des Konzepts ist die Echtzeit-Substitution. Sie platzieren die Box in Ihrer Testumgebung und stecken die Drähte an die Stellen der Schaltung, an denen der Kondensator angeschlossen werden soll. Dann wechseln Sie von einem Wert zum anderen, um sofort die Auswirkung auf die Schaltungsantwort zu sehen, ohne ständig das Bauteil auf dem Breadboard entfernen und ersetzen zu müssen.

Ideal, um Optionen zu vergleichen, ohne die Schaltung zu zerstören

Beim Prototyping geht Zeitverlust nicht nur durch das Austauschen von Bauteilen verloren, sondern auch durch Fehler (schlechter Kontakt, beschädigtes Beinchen, falsche Polung bei anderen Bauteilarten oder falsch abgelesene Werte). Eine Substitution Box ermöglicht es, eine stabile Schaltung zu behalten und sich auf das Ergebnis zu konzentrieren. Diese Logik wird sehr geschätzt, wenn Sie einen Wertebereich erkunden, um "den richtigen Punkt" zu finden, bevor Sie eine Stückliste (BOM) festlegen.

Folienkondensatoren: eine gängige Wahl im Audiobereich

Folienkondensatoren werden häufig in Audio-Signalwegen für Kopplungs- und Filterfunktionen sowie für viele Tonnetzwerke verwendet. Diese dedizierte Substitution Box hilft Ihnen, typische Designwerte durchzugehen, um schnell zu entscheiden, ob Sie mehr Bass, eine höhere Grenzfrequenz oder einen sanfteren Übergang zwischen zwei Stufen wünschen. Dass die Box bereits montiert ist, vereinfacht auch die Einrichtung: Sie müssen das Werkzeug nicht erst bauen, bevor Sie es verwenden.

Technische Daten

Verwendung

sta_des_gui_ele

Farbe

Schwarz

Substitution Box	Folienkondensatoren	Widerstände	24 Werte (von 10 Ohm bis 1 MOhm)
Geliefertes Produkt	vollständig montiert	Dioden	24 Paare (Kleinsignal, Zener, Schottky, MOSFET, Germanium)
Anzahl der Werte	24	Keramikkondensatoren	24 Werte (von 1 pF bis 820 pF, 50 V)
Wertebereich	1 nF bis 1 µF	Elektrolytkondensatoren	24 Werte (von 1 µF bis 470 µF, 25 V)
Nennspannung	63 V	Transistoren	12 verschiedene NPN BJTs, 6 N-Kanal JFETs, 6 N-Kanal MOSFETs
