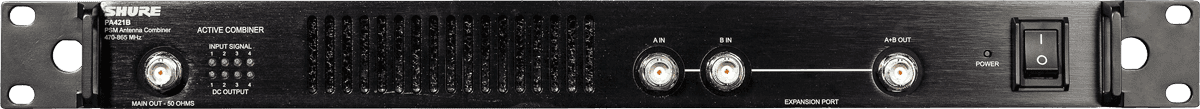

Shure PA421b

Ein Breitband-Combiner für moderne Rack-Konfigurationen

Der PA421B richtet sich an Installationen, bei denen RF-Zuverlässigkeit und saubere Rack-Integration im Vordergrund stehen: Tourneen, TV-Studios, Corporate-Events, Gottesdienste oder Verleihparks. Sein 1U 19-Zoll-Rack-Format erleichtert die Integration in ein Technikfach, während seine RF-Bandbreite von 470 bis 865 MHz ihn für viele Frequenzkonfigurationen geeignet macht, insbesondere wenn mehrere Sender verwaltet oder ein Frequenzplan bei einem Event optimiert werden muss.

Für wen und für welche Anwendungen?

Wenn Sie mehrere Ear-Monitoring-Sender (insbesondere PSM-Systeme) verwenden und die Anzahl der Sendantennen reduzieren möchten, bietet der PA421B eine saubere und effiziente Lösung: weniger Sendepunkte, weniger Platzbedarf und einfacheres Auf- und Abbauen. Er eignet sich auch für RF-Techniker, die ein strukturiertes Rack mit verteilter Stromversorgung und Kontrollanzeigen aufbauen wollen und dabei durch die Kaskade eine Erweiterungsmöglichkeit behalten möchten.

Über das Ear Monitoring hinaus ermöglicht die Nutzung als Combiner für Mikrofonempfänger-Antennen Konfigurationen, bei denen die Empfangsabdeckung erweitert werden muss, insbesondere durch den Einsatz von aktiven Antennen (Stromversorgung über DIP-Schalter aktivierbar). Dies ist besonders nützlich, wenn Bühne, Backstage oder Publikumsbereiche einen robusteren Empfang erfordern.

Wichtige Funktionen und Vorteile im Betrieb

Aktive 4-Eingangs-Kombination: Sendewege rationalisieren

Der PA421B ist ein breitbandiger aktiver Antennen-Combiner mit 4 Eingängen für PSM-Sender. Ziel ist es, mehrere Übertragungen auf eine einzige Sendekette zu bündeln, um die Installation übersichtlicher zu gestalten und die Anzahl der Antennen auf einer bereits vollen Bühne zu begrenzen.

Integrierter passiver Combiner für Kaskaden

Für wachsende Setups integriert der PA421B einen passiven Combiner mit 2 Eingängen / 1 Ausgang. Dieser Bereich ist für das Kaskadieren von zwei Antennen-Combinern vorgesehen, was die Anzahl der Kanäle erhöht und gleichzeitig die Anzahl der Sendantennen reduziert. Ein echter Vorteil bei Einsätzen, wenn zusätzliche IEM-Mixes hinzugefügt werden müssen, ohne die gesamte RF-Verteilung neu zu organisieren.

12V DC Stromverteilung und visuelle Kontrolle

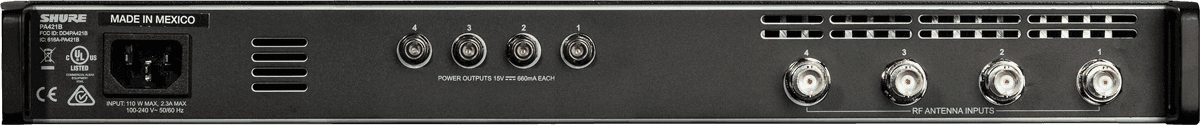

Der PA421B bietet 4 Stromausgänge 12V DC für PSM900-Sender. Im Live-Umfeld verhindert die zentrale Stromversorgung improvisierte Mehrfachsteckdosen und sichert das Rack ab. Für das Monitoring integriert das Gerät 4 RF-Präsenz-LEDs und 4 12V-Strom-LEDs: ideal, um schnell Probleme (RF-Ausfall, fehlende Stromversorgung, nicht versorgter Sender) zu diagnostizieren, ohne Geräte herauszunehmen.

Mikrofonempfang-Kompatibilität: Stromversorgung aktiver Antennen via DIP

Über das Ear Monitoring hinaus kann der PA421B als Combiner für Mikrofonempfänger-Antennen eingesetzt werden. Seine 10 internen DIP-Schalter erlauben die Aktivierung der Stromversorgung für aktive Antennen, um den Empfang besser zu verteilen oder zu verstärken. Diese Flexibilität hilft, mehr nutzbare Bereiche (Bühne, Backstage, Side Fill, Technikzonen) zu schaffen und dabei eine saubere und kontrollierte RF-Architektur zu bewahren.

Lieferumfang: sofort einsatzbereit

Der PA421B wird mit der notwendigen Verkabelung für eine schnelle Rack-Montage geliefert: 4 BNC-Kabel à 60 cm, 1 BNC-Kabel à 30 cm und 4 Stromkabel. Dies erleichtert die Integration mit nahegelegenen Sendern im Rack, begrenzt unnötige Kabellängen und hält den Kabelweg sauber.

Technische Daten

Kategorie	Zubehör für In-Ear Monitoring	Gewicht (kg)	4.3 kg
Art	Antennenkombination	Maße (mm)	43 x 401 x 365

Typ	Antennen-Combiner	Max. zulässige Leistung	24 dBm - 250 mW
Rack-Format	1U 19 Zoll	Max. zulässige Leistung des passiven Combiners	33 dBm - 2 W
Abmessungen (mm)	43 x 401 x 365	PSM-Stromversorgung	15V DC - max. 660 mA
RF-Bandbreite	470 bis 865 MHz
