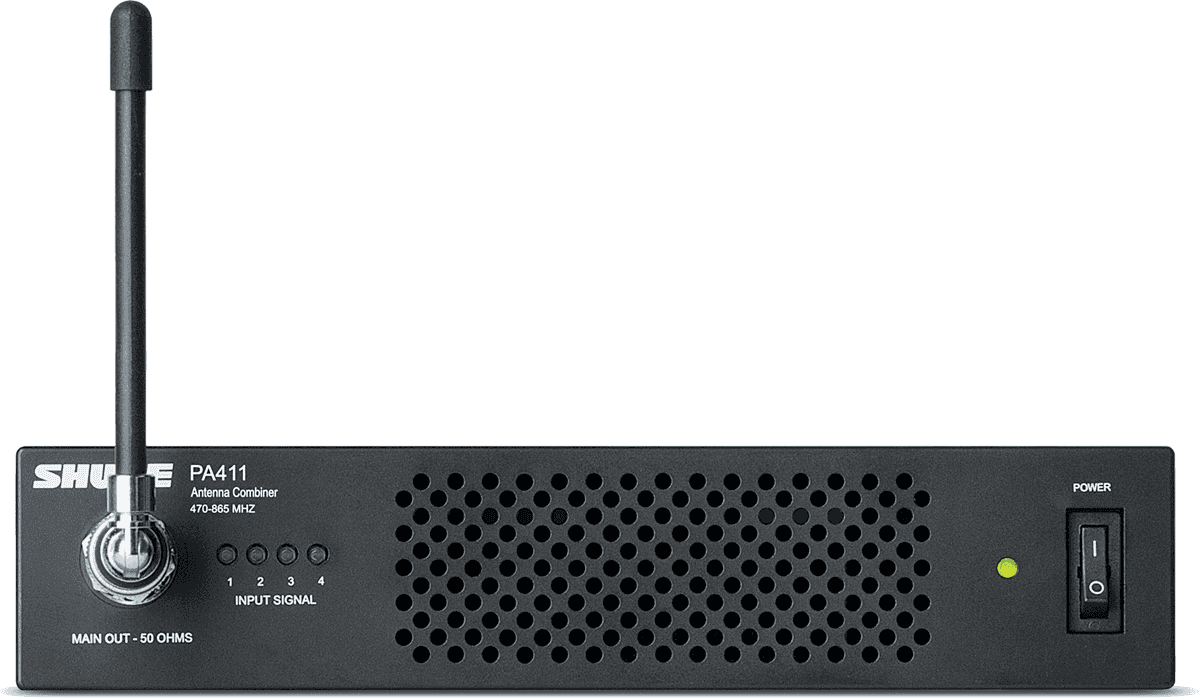

Shure PA411-e

Ein Schlüsselglied zur Rationalisierung der RF-Verteilung im 1/2-Rack-Format

In einer In-Ear-Konfiguration führt die Vervielfachung der Sender schnell auch zur Vervielfachung der Antennen, RF-Kabel und Montagepunkte. Der PA411E erfüllt diesen Optimierungsbedarf, indem er mehrere RF-Signale in einem aktiven Combiner im 1/2-Rack - 1U-Format bündelt, der besonders für kompakte Racks, Fly-Racks und Bühnen geeignet ist, wo jede Einheit zählt.

Seine Bandbreite von 470 bis 865 MHz ermöglicht die Integration in heterogene Parks und die Anpassung an verschiedene Frequenzpläne, ohne die Installation auf ein zu enges RF-Fenster zu beschränken.

Für wen und in welchen Anwendungen macht der PA411E den Unterschied?

Der PA411E richtet sich an Musiker, Techniker und Dienstleister, die mehrere Sender (insbesondere bis zu 4 PSM300-Sender) verwenden und eine zuverlässigere, übersichtlichere und schnellere Installation wünschen. Er ist besonders relevant bei Konzerten, Tourneen, TV-Produktionen, Theater, Gottesdiensten oder Events, sobald Platzersparnis und eine saubere RF-Strukturierung gefragt sind.

Durch die Zentralisierung der Verteilung werden auch Handhabungen reduziert und das Verkabeln erleichtert: Statt mehrere Antennen und Kabellängen zu verwalten, wird ein "gerackter", kohärenter und einfacher zu wartender Ansatz bei Bühnenwechseln gewählt.

Funktionen und Vorteile für eine saubere RF-Integration

Aktiver Breitband-Combiner: entwickelt für Multi-Sender-Setups

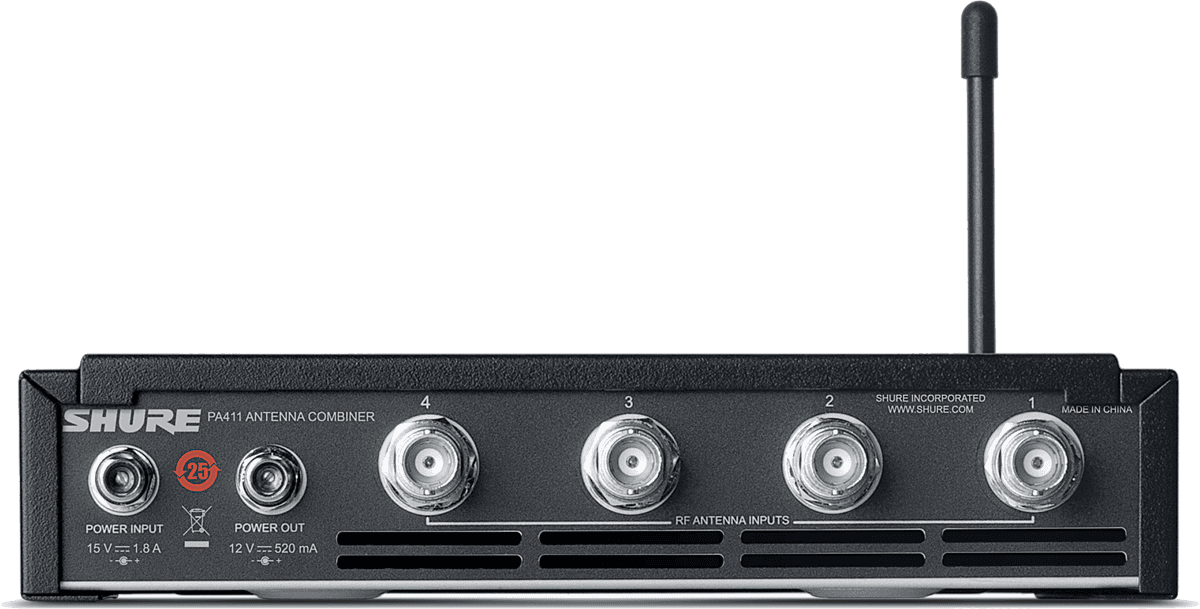

Der PA411E ist ein aktiver Antennen-Combiner mit 4 Eingängen. Konkret ist er dafür vorgesehen, mehrere Sender in einer zentralisierten Installation zusammenzuführen, was hilft, ein sauberes Rack zu bewahren und die RF-Verteilung besser zu organisieren. Sein Breitbandansatz (470 bis 865 MHz) bietet eine geschätzte Flexibilität, wenn man mit unterschiedlichen Frequenzumgebungen je nach Raum und Veranstaltung umgehen muss.

Sender-Stromversorgung: schnelleres Verkabeln im Rack

Über den RF-Teil hinaus kann der PA411E auch bis zu 4 PSM300-Sender speisen, was die elektrische Logistik im Rack vereinfacht und die Anzahl der täglich zu verwaltenden Netzteile reduziert. Hinweis: Die Stromkabel sind optional, was eine Anpassung der Konfiguration an bereits vorhandene Ausrüstung ermöglicht.

1/2-Rack - 1U Format: Platzersparnis und einfache Montage

Sein 1/2-Rack - 1U-Format macht ihn besonders interessant für kompakte Racks und mobile Konfigurationen. Das Produkt wird mit einem Rack-Montagesatz geliefert, um die Integration ab Empfang zu erleichtern, ohne nach unverzichtbarem Montagematerial suchen zu müssen.

Eingangskapazität: dimensioniert für kontrollierte RF-Nutzung

Jeder Eingang akzeptiert eine maximal zulässige Leistung von 20 dBm. Diese Angabe ist wesentlich, um eine Multi-Sender-Installation korrekt zu dimensionieren und einen kohärenten Betriebsrahmen einzuhalten, insbesondere wenn mehrere RF-Quellen am selben Ort zusammengeführt werden.

Technische Daten

Kategorie	Antennenkombinierer	Netzteil	Sektor
Abnehmbare Antenne	Nein	Gewicht (kg)	1.32 kg
Frequenzscanner	Nein	Maße (mm)	42 x 177 x 198

Typ	aktiver Breitband-Antennen-Combiner	Maximal zulässige Leistung pro Eingang	20 dBm
Anzahl der Eingänge	4	Sender-Stromversorgung	bis zu 4 PSM300-Sender (Kabel optional)
Format	1/2 Rack - 1U	Stromversorgung	externes Netzteil inklusive
RF-Bandbreite	470 bis 865 MHz	Beigefügte Zubehörteile	Rack-Montagesatz
