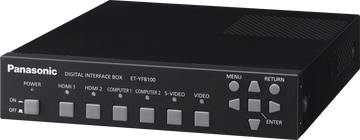

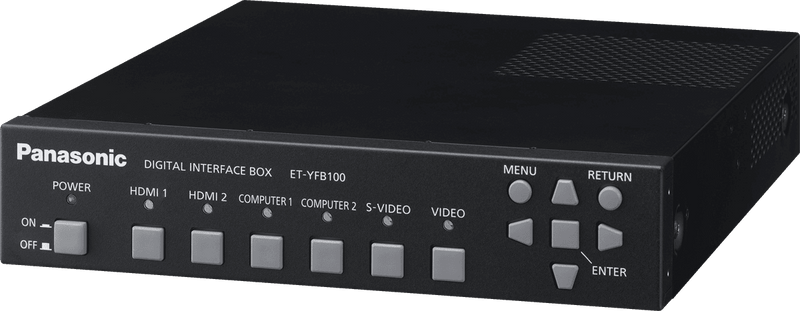

Panasonic Digital-Link-Sender

Ein Interface für die professionelle Langstrecken-Videointegration

In vielen Räumen (Auditorien, Amphitheater, Gottesdiensträume, Besprechungsräume oder Bühnenbereiche) erfordert die Entfernung zwischen den Quellen (PC, Videoplayer, Regie) und dem Projektor eine praktischere Lösung als eine Direktverkabelung. Dieses Interface-Gehäuse erfüllt diesen Bedarf durch die Nutzung der D-BaseTX-Übertragung über RJ45-Kabel, die es ermöglicht, das Signal bis zu 100 m zu verlagern und dabei eine einfache, saubere und leicht wartbare Installationsarchitektur beizubehalten.

Die gezielte Kompatibilität mit den Projektorserien PT-DZ870/DW830/DX100, PT-RZ470/370 und PT-RW430/330 macht es zu einer sinnvollen Wahl für bestehende Installationsparks und standardisierte Integrationen, bei denen Zuverlässigkeit, Wiederholbarkeit und klare Verkabelung entscheidend sind.

Für wen ist dieses Interface-Gehäuse gedacht?

Dieses Produkt richtet sich in erster Linie an AV-Integrator:innen, Betriebstechniker:innen, Eventdienstleister:innen sowie IT-/Facility-Verantwortliche, die den Anschluss eines Projektors vereinfachen und gleichzeitig die Quellen vom Projektionsbereich entfernen möchten. Es eignet sich auch für Umgebungen mit häufig wechselnden Inhalten (Präsentationen, Videoübertragungen, Computersignale), dank seiner vielfältigen Eingänge, die eine Anpassung der Installation bei jedem Einsatz überflüssig machen.

In der Praxis erleichtert es Konfigurationen, bei denen der Projektor an der Decke oder am Raumende montiert ist, während die Quellgeräte in der Regie, am Konferenztisch oder im Rack verbleiben. Das Ergebnis: weniger lange und empfindliche Kabel, eine übersichtlichere Installation und eine bessere Servicekontinuität.

Schlüsselfunktionen und Vorteile für eine zuverlässige Installation

Signalverlagerung bis zu 100 m über RJ45 (D-BaseTX)

Der Hauptvorteil ist die Fähigkeit, ein Videosignal über große Entfernungen mittels RJ45-Kabel bis zu 100 m gemäß dem D-BaseTX-Protokoll zu übertragen. Dieser Ansatz ist besonders im Gebäudebereich sinnvoll, wo die Verlegung strukturierter Kabel und die Führung durch Kabelkanäle, Racks oder Hohlräume einfacher und sauberer sind als bei herkömmlichen langen Videoverbindungen.

Zentralisierung der Quellen: HDMI, doppelte VGA und S-Video

Mit seinen Eingängen für HDMI, VGA (x2) und S-Video ermöglicht dieses Interface-Gehäuse die Zusammenführung verschiedener Quellformate, sei es ein aktueller Computer per HDMI, ein älterer PC per VGA oder ältere Videoausrüstung per S-Video. Diese Vielseitigkeit ist ein Vorteil in multifunktionalen Räumen und Installationen, die langfristig mit unterschiedlicher Hardware kompatibel bleiben müssen.

Steuerung und Systemintegration via RS232

Die Ergänzung um eine RS232-Schnittstelle erfüllt die Anforderungen an die Integration in Steuerungssysteme (Automat, Steuerprozessor, Raumüberwachung). Dies ermöglicht eine strukturiertere Verwaltung der Geräte, insbesondere wenn der Projektor Teil einer kompletten Kette mit Umschaltung, Zeitprogrammierung oder Start-Szenarien ist.

Rack-Montage inklusive: saubere Installation im Technikschrank

Der im Lieferumfang enthaltene Rack-Montagesatz erleichtert die Integration im Technikschrank, sei es in der Regie, im Technikraum oder im IT-Schrank. Mit einem Gewicht von 1,15 kg ist das Gehäuse einfach zu positionieren und zu sichern und trägt zu einer professionelleren Installation bei: rationalisierte Verkabelung, vereinfachter Zugang, schnellere Wartung.

Technische Daten

Kategorie	Matrice	Anzahl digitaler Ausgänge	1.0000
empfohlende Kabel	Kat. 5e/6	Anzahl Audio - Eingänge	1.0000
Schnittstellen	RS232, LAN	Anzahl HDMI Eingänge	2.0000
maximale Auflösung	1920 x 1080	Anzahl VGA Eingänge	2.0000
Übertragung bis	100m bei 1080p	Anzahl RCA Videoeingänge	1.0000
Rack-Einheit	1	Netzteil	Externe Stromversorgung
Mitgeliefertes Zubehör	Externes Netzteil	Gewicht (kg)	1.15 kg
Anzahl Audio - Ausgänge	1.0000	Maße (mm)	210 x 44 x 250

Übertragungsdistanz über RJ45-Kabel	bis zu 100 m	Eingänge	HDMI
Protokoll	D-BaseTX	Gewicht	1,15 kg
Kompatibel mit	PT-DZ870/DW830/DX100	Rack-Montagesatz	inklusive
