Palmer PMB-L Mischbox

Ein Klassiker der passiven Summierung: wenn Einfachheit den Unterschied macht

Der PMB-L gehört zur Familie der passiven Mischgehäuse (auch Kombinatoren oder Summierer genannt) für Line-Signale. Die Idee ist einfach: Signale sauber addieren, ohne aktive Stufe, mittels einer Widerstandsmatrix. Dieser Ansatz, bewährt in Beschallung, Rundfunk und Festinstallation, überzeugt durch Robustheit und Vorhersagbarkeit: kein Gain zum Einstellen, kein Risiko durch Stromversorgung und ein stabiler Betrieb über die Zeit.

Mit seinen zwei Kanälen positioniert sich der PMB-L als vielseitiges Werkzeug für Setups, bei denen Audioleitungen zusammengeführt oder umgeroutet werden sollen, ohne die Signalkette zu verkomplizieren. Er erfüllt typische Anforderungen von Technikern, die eine zuverlässige, kompakte und schnell einsetzbare Lösung suchen und dabei eine symmetrische Verbindung am Ausgang beibehalten wollen.

Für wen ist der PMB-L gedacht und wann sollte man ihn einsetzen?

Der PMB-L richtet sich an Anwender, die Line-Signale im professionellen Umfeld verarbeiten: Tontechniker, Live-Dienstleister, Regisseure, Studios, Theater, Kirchen und Integratoren. Er ist besonders sinnvoll, wenn mehrere Quellen eine gemeinsame Destination speisen sollen, ohne ein zusätzliches Mischpult oder ohne Eingänge an einer Konsole zu blockieren.

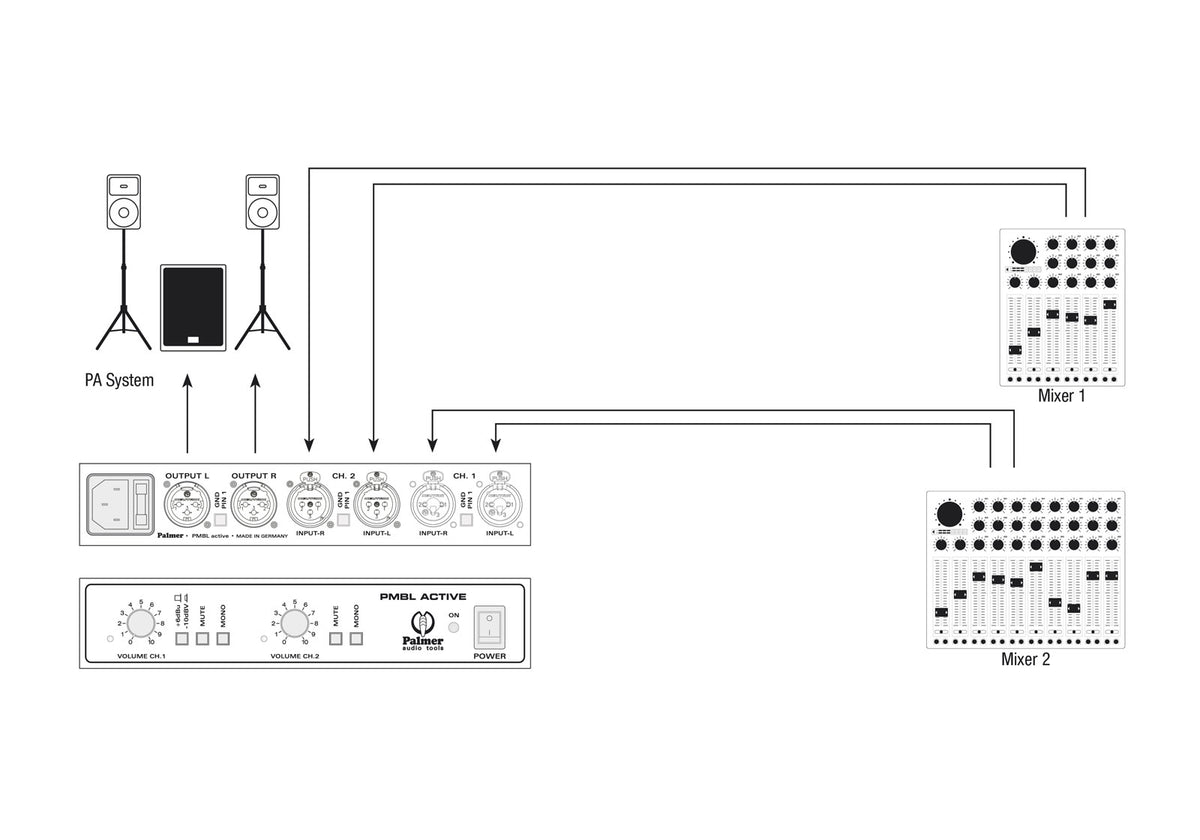

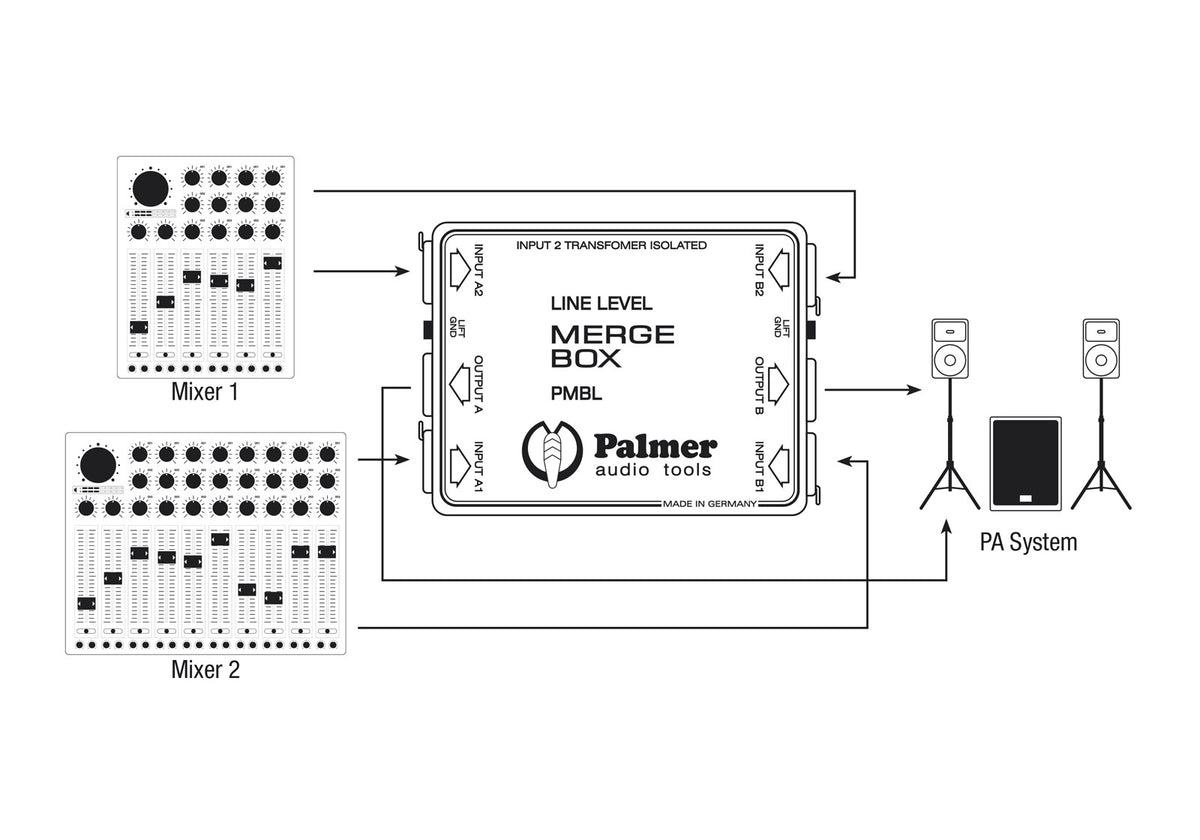

Typische Anwendungsbeispiele: Zusammenführen von zwei Mischpulten (z. B. Front-of-House und Monitor-Mischpult) zu einer Endstufe, Erzeugen einer Mono-Summierung aus einem Stereo-Signal oder Kombinieren von Line-Ausgängen in einer Übertragungskette, bei der Einfachheit und Sicherheit im Vordergrund stehen. In diesen Szenarien hilft die passive Bauweise, Fehlerquellen zu minimieren und gleichzeitig eine saubere, standardisierte XLR-Verdrahtung zu gewährleisten.

Schlüsselfunktionen: passive Mischung, Symmetrie und galvanische Trennung

Widerstandsmatrix: eine saubere und vorhersagbare passive Mischung

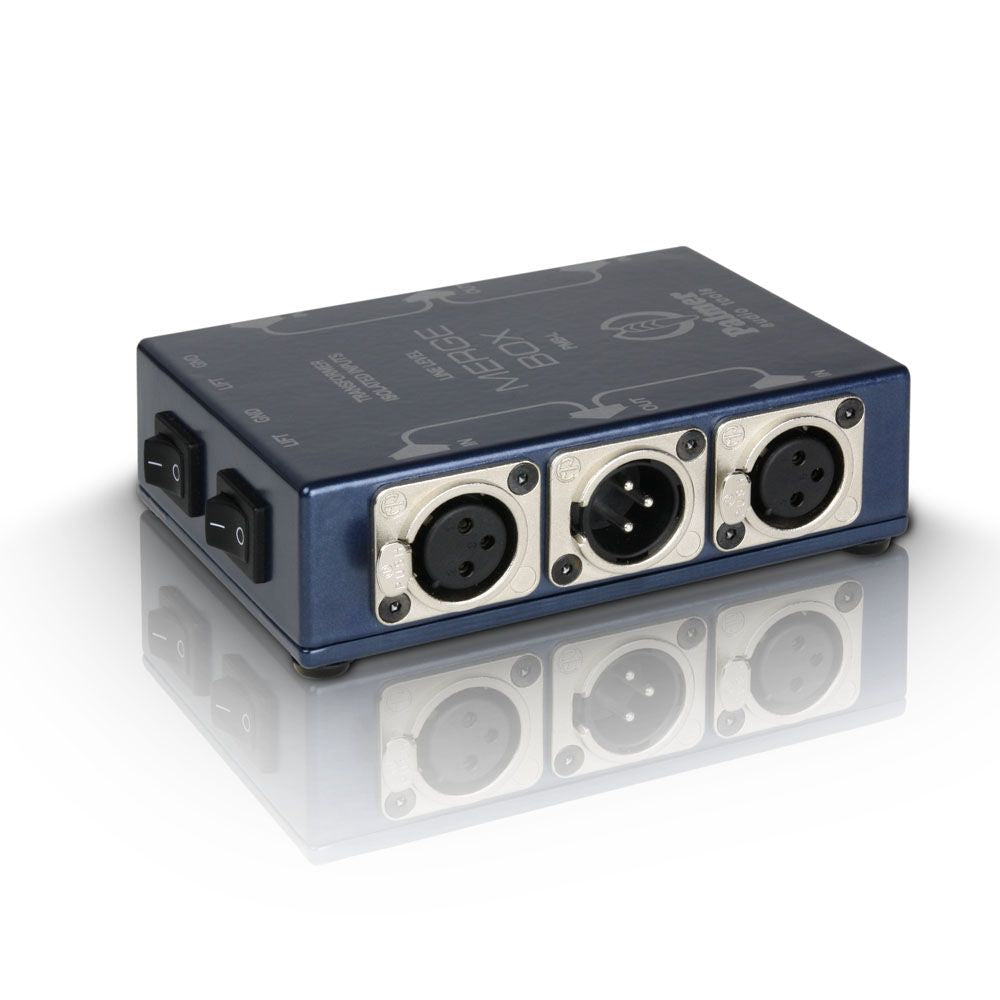

Jeder Kanal des PMB-L bietet zwei symmetrische XLR/f Eingänge, deren Signale über eine Widerstandsmatrix zu einem symmetrischen XLR/m Ausgang addiert werden. Diese Architektur ist ideal für die Summierung und Kombination von Line-Signalen, wenn aktive Verarbeitung vermieden werden soll. Zu beachten: wie bei jedem passiven Summierer ist eine typische Dämpfung inhärent, was auch hilft, Headroom zu bewahren und unerwünschte Interaktionen zwischen Quellen zu begrenzen.

Galvanische Trennung am oberen Eingang: mehr Sicherheit im Feld

Der obere Eingang ist galvanisch getrennt mittels Übertrager. Konkret ist diese Trennung ein Vorteil, wenn Geräte mit unterschiedlichen Stromkreisen verbunden werden oder wenn ein System empfindlich auf Masse-Schleifen reagiert. Der PMB-L ermöglicht so die Nutzung des oberen Eingangs bei gleichzeitig symmetrischer Signalübertragung am Ausgang, was eine konsistente Integration in professionelle Audioketten erleichtert, insbesondere bei langen Leitungen.

Masse-Schalter: eine einfache Lösung gegen Brummen

Der PMB-L verfügt über einen Masse-Schalter (ground lift). Dies ist eine wichtige Einstellung, um sich schnell an unterschiedliche Setups anzupassen, besonders bei Veranstaltungen oder sich ändernden Installationen. Bei brummbedingten Masseproblemen bietet dieser Schalter eine praktische Lösung, ohne dass Verkabelungen geändert oder Adapter eingesetzt werden müssen.

Zulässiger Pegel und robustes Format

Mit einem angegebenen maximalen Pegel von +20 dBu (Klirrfaktor <0,5% bei 35 Hz) ist der PMB-L in professionellen Line-Ketten gut aufgehoben. Sein Aluminiumgehäuse und das kompakte Format erleichtern Transport, Aufbau in der Regie oder Integration in Flightcases. Es ist ein "intelligentes Notfallwerkzeug", das schnell unverzichtbar wird, sobald mehrere Quellen und Ziele verwaltet werden müssen.

Technische Daten

Anzahl Kanäle	2	Art	Gehäuse
für Rackeinbau geeignet	Ja	Farbe	Natur
Kategorie	Soundzubehör	Energieverbrauch im Nennbetrieb (Wh)	0 W

Pro Kanal	2x symmetrische XLR/f Eingänge zu 1x symmetrischem XLR/m Ausgang	Abmessungen	110 x 125 x 38 mm
Maximalpegel (Klirrfaktor <0,5% bei 35 Hz)	+20 dBu	Gewicht	585 g
Typische Dämpfung	6 dB
