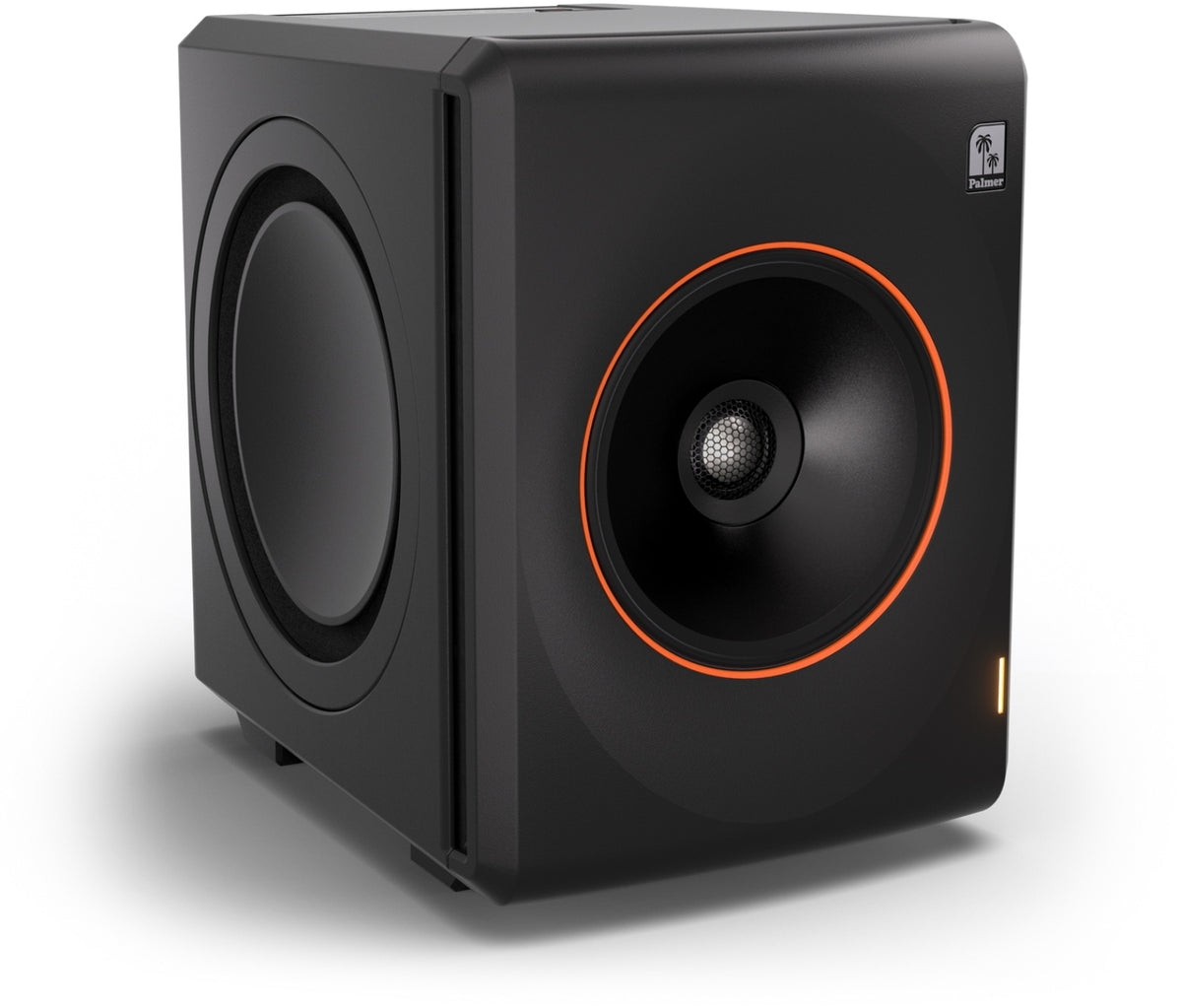

Palmer Orbit 11

ORBIT 11: Ein moderner Ansatz des "Point Source" Monitorings in der Serie

Der ORBIT 11 ist als aktiver Kontrollmonitor konzipiert, der den heutigen Anforderungen gerecht wird: präzise Ortung, zeitliche Kohärenz und Übersetzung des Mixes. Seine "True Point Source"-Philosophie zielt darauf ab, das Hören an einen einzigen Emissionspunkt zu bringen, um Phasenverschiebungen zwischen den Wegen zu reduzieren und eine klare Klangbühne zu erhalten, selbst wenn man sich im Raum bewegt. Diese weiße Version fügt sich leicht in moderne Regien und Studios ein und behält dabei eine leistungsorientierte und resonanzarme Konstruktion bei.

Für wen und für welche Anwendungen?

Dieser Monitor richtet sich an Toningenieure, Produzenten und Kreative, die an kritischen Entscheidungen arbeiten: Mixing, Mastering, Postproduktion, Sound Design, Broadcast und Content-Erstellung. Die homogene Abstrahlung von 120deg x 120deg erleichtert das Hören für mehrere Personen oder in einer erweiterten "Sweet Spot"-Zone, während die kardioide Direktivität hilft, den unteren Frequenzbereich in unzureichend behandelten Räumen klarer zu halten. Ergebnis: ein konsistentes Hörerlebnis, das den Transport von Mixes zwischen Systemen erleichtert.

Schlüsselfunktionen und Technologien für Präzision

3-Wege-Koaxial: Kohärenz, Fokussierung und Trennung

Die koaxiale Kombination aus 6,5-Zoll-Mittelton + 1-Zoll-Hochtöner richtet die akustischen Mittelpunkte aus und verbessert die Stabilität des Stereoabbilds. Die echte 3-Wege-Auslegung (Trennfrequenzen bei 250 Hz und 1800 Hz) ermöglicht jedem Wandler, in seinem optimalen Bereich zu arbeiten, was Klarheit im Mittelton, Definition im Hochton und Sauberkeit bei Transienten verbessert.

Zwei 8-Zoll-Woofer mit Impuls-Kompensation: tiefer Bass, Kontrolle und Durchschlagskraft

Der Bassbereich wird von zwei 8-Zoll-Lautsprechern übernommen, die zur Reduzierung von Resonanzen und zur Aufrechterhaltung einer straffen Wiedergabe entwickelt wurden. Diese Architektur in Verbindung mit einem geschlossenen Gehäuse zielt auf einen klareren und besser nutzbaren Bass ab, um die Stabilität einer Kick, das Ansprechverhalten eines Basses oder die Dynamik eines Mixes auch bei realistischen Pegeln beurteilen zu können.

Kardioide Direktivität und Raumkopplung: weniger Interaktionen, mehr Klarheit

Der ORBIT 11 verwendet ein kardioides Design, das die rückwärtig abgestrahlte Energie begrenzt, um bestimmte Wechselwirkungen mit Wänden zu reduzieren. Das fortschrittliche Design im Bassbereich verbessert zudem das Verhalten in Wandnähe und hilft, unerwünschte Effekte wie stehende Wellen zu minimieren, um eine gleichmäßigere Wiedergabe in verschiedenen Studiokonfigurationen zu gewährleisten.

DSP bei 96 kHz / 24 Bit: FIR-Filter mit linearer Phase und minimaler Latenz

Die interne Verarbeitung basiert auf einem 24-Bit AD/DA-Wandler und einem hochauflösenden DSP bei 96 kHz. Die FIR-Filter mit linearer Phase fördern eine präzise zeitliche Integration zwischen den Wegen, was für die Beurteilung von Attack, Tiefenstaffelung und spektraler Balance wichtig ist. Die Class-D-Verstärkung (bis zu 1000 W Spitzenleistung, mit 2 x 250 W und 1 x 500 W) sorgt für einen komfortablen Dynamikumfang und hohe Spitzenpegel, ohne die Kontrolle zu beeinträchtigen.

Schnelle Einstellungen und Studiointegration: analog und AES3

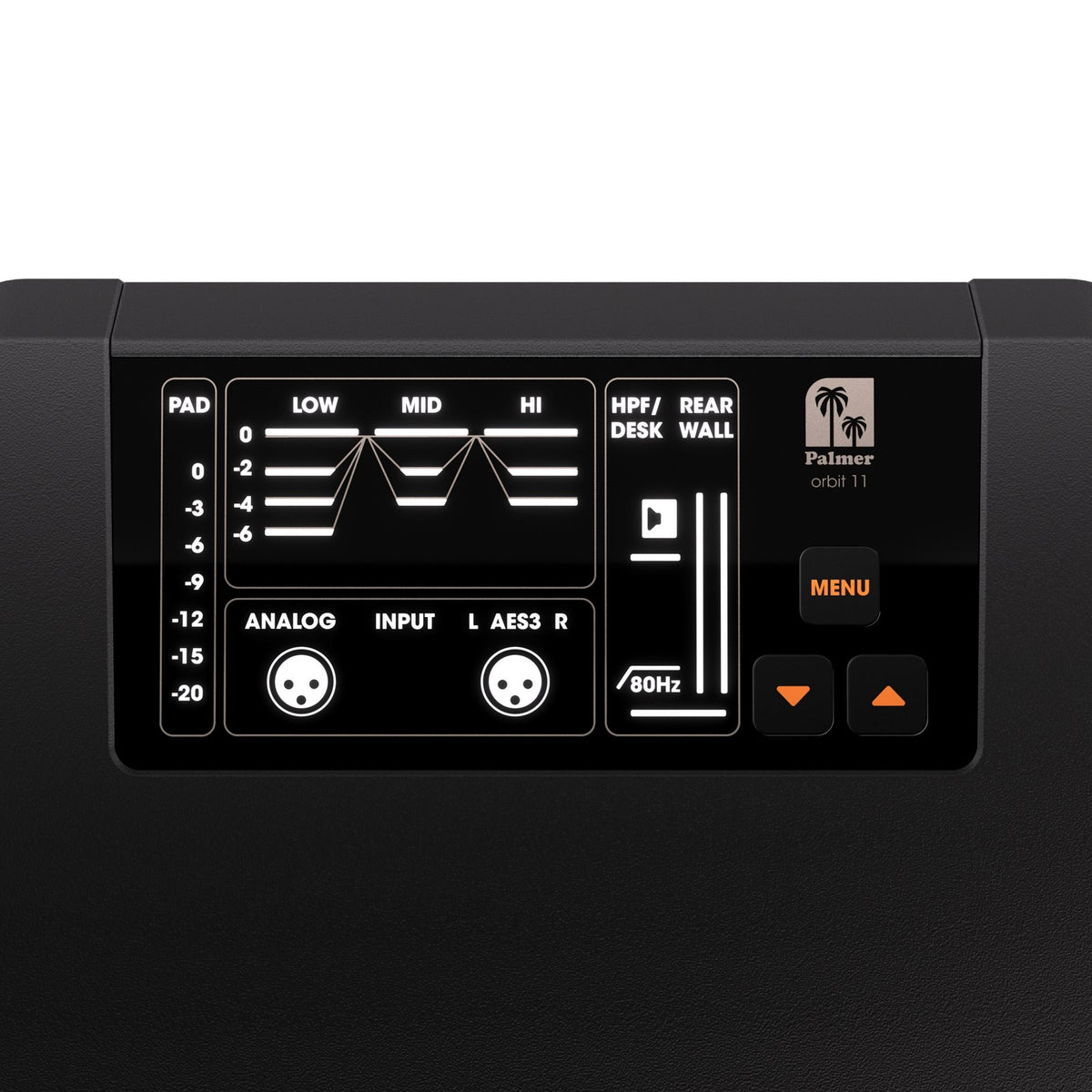

Das Bedienfeld ist auf Effizienz ausgelegt: Zugriff auf Eingangsdämpfung, 3-Band-Equalizer, Aufstellungs-Presets (Aufstellung auf Oberfläche oder wandnah) und Hochpassfilter bei 80 Hz zur Integration mit einem Subwoofer oder zur Entlastung des unteren Spektrums. Bei den Anschlüssen erleichtern symmetrischer XLR-Line-Eingang und AES3-Eingang die Integration im Studio-Umfeld, mit einem AES3-Ausgang für digitale Kettenbildung.

Robuste Aluminiumkonstruktion: reduzierte Resonanzen, Zuverlässigkeit und Montage

Das Gehäuse aus Druckguss-Aluminium ist darauf ausgelegt, Vibrationen zu minimieren und die Wiedergabe zu stabilisieren, insbesondere im unteren Mitteltonbereich. Für feste Installationen erleichtern M6-Gewindepunkte die Wand- oder Deckenmontage entsprechend den Anforderungen der Regie.

Technische Daten

Batterie	Nein	EQ	Nein
Anzahl Kanäle	3-Kanal	Eingänge	XLR, AES/EBU
Bluetooth	Nein	Farbe	Schwarz
Anschluss	AES3, connectique_xlr	Ausgangsleistung	400 W
Lautsprecherdurchmesser	1", 8", 6,5"	Menge	1
Anzahl Lautsprecher	4

Typ	Aktiv	Anzahl Line-Eingänge	1
Maximale Ausgangsleistung	1000 W	Line-In-Anschlusstyp	XLR 3-polig weiblich
Effektive Ausgangsleistung	400 W	Nennempfindlichkeit (< 1% THD, 1 kHz, max. Gain)	0 dBu
Verstärkerklasse	Class D	Nenn-Übersteuerungspegel Eingang, symmetrisch (< 1% THD, 1 kHz, Unity Gain)	22 dBu
Max. Spitzen-SPL	116 dB	Eingangswiderstand (symmetrisch)	10 kOhm
Frequenzgang (-3 dB, rel. Avg)	28 - 28.000 Hz	Ausgangssignaltyp	AES/EBU
Trennfrequenzen	250 Hz / 1800 Hz	Anzahl AES3-Ausgänge	1
Abstrahlwinkel	horizontal 120deg / vertikal 120deg	AES3-Ausgangsanschlusstyp	XLR 3-polig männlich
Anzahl Eingänge	2	AD/DA-Wandler-Bittiefe	24 Bit
Anzahl Ausgänge	1	AD/DA-Wandler-Samplingrate	96 kHz
Schutzfunktionen	Limiter, Multiband-Limiter, Überhitzungsschutz	Min. Signal-Rausch-Verhältnis (SNR)	103 dB
Anzahl AES3-Eingänge	1	Max. THD+N (1 kHz, +4 dBu, Einheit, ungewichtet)	0,01 %
AES3-Anschlusstyp	XLR 3-polig weiblich	Max. THD+N (30 Hz, +4 dBu, Einheit, ungewichtet)	0,02 %
