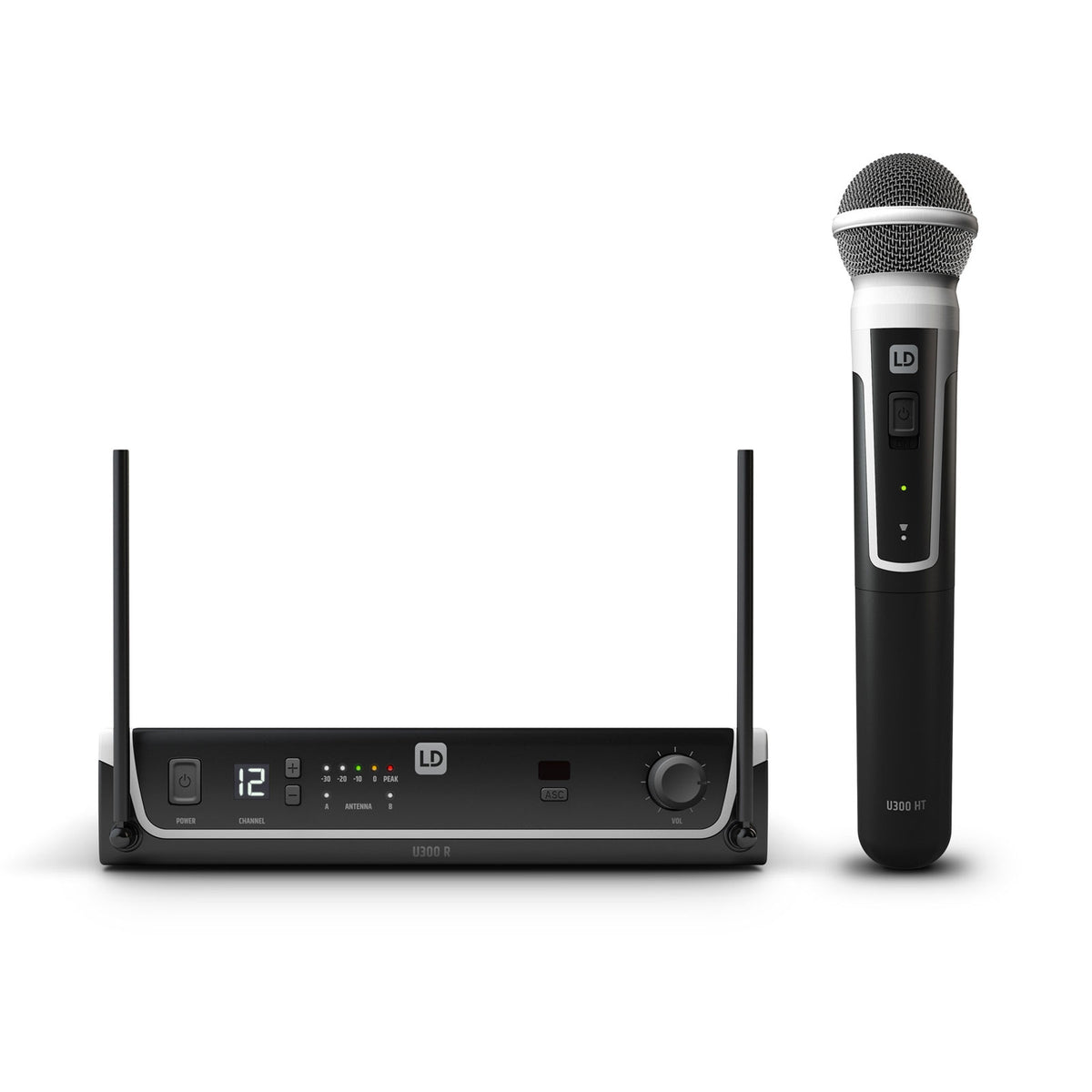

LD Systems U306 HHD (655 - 679 MHZ)

Eine in Deutschland entwickelte U300 Serie, konzipiert für Bühne und mobile Anwendungen

Die in Deutschland entwickelten UHF Diversity Funksysteme der Serie U300 positionieren sich als moderne Lösung, die sowohl robust als auch einfach zu installieren ist. Die Produktpalette umfasst 5 Frequenzbandversionen, um sich an verschiedene Einsatzumgebungen anzupassen, wobei die gleiche Philosophie beibehalten wird: eine schnell herstellbare Funkverbindung, zugängliche Einstellungen und Anschlüsse, die sowohl für Beschallung als auch für Instrumentenverstärkung geeignet sind.

Für wen und für welche Anwendungen? Stimme, Präsentation, Instrumente

Die Serie U300 richtet sich an Musiker, Techniker, Referenten und ausgestattete Veranstaltungsorte (Säle, Schulen, Vereine), die ein vielseitiges UHF-Funksystem suchen. Je nach gewähltem Set deckt sie die Stimme (dynamisches Handmikrofon mit Nierencharakteristik) und die diskrete Tonaufnahme (Headset- oder Ansteckmikrofon) über Gürtel-Sender ab sowie die Instrumente: Gitarre, Bass und Blasinstrumente (Mikrofon mit Klammer). Die Möglichkeit, bis zu 6 Systeme gleichzeitig zu betreiben, erleichtert Mehrpersonen-Events und kleine Bands.

Schlüsselfunktionen: Einfachheit, Funkstabilität und Instrumentenanpassung

ASC Infrarotsynchronisation: in wenigen Sekunden einsatzbereit

Die Funkverbindung wird einfach über eine Ein-Knopf-Bedienung hergestellt, die Sender und Empfänger per Infrarot (ASC) synchronisiert. Dieser Ansatz verkürzt die Konfigurationszeit, was besonders bei Auftritten, Proben oder schnellen Bühnenwechseln nützlich ist.

Squelch mit Pilotsignal: ein störungsfreier Betrieb

Der durch Pilotsignal gesteuerte Squelch-Schaltkreis sorgt für einen störungsfreien Betrieb, indem er ungewolltes Öffnen des Audiosignals verhindert, wenn die Verbindung nicht korrekt hergestellt ist. Das Ergebnis ist eine komfortablere Nutzung, insbesondere in Umgebungen mit mehreren gleichzeitig betriebenen Funksystemen.

Sender: Laufzeit, Standby und Eingangseinstellungen

Die U300 Sender liefern eine Ausgangsleistung von 10 mW und bieten eine Laufzeit von etwa 10 Stunden mit zwei AA-Batterien. Der Gürtel-Sender verfügt über eine dreistufige Eingangsempfindlichkeit, um sich an aktive und passive Gitarren sowie Bässe anzupassen. Sein Schalter beinhaltet eine praktische Standby-Position, um die Lautstärke temporär zu unterbrechen, ohne das System auszuschalten.

Empfänger: klare Anzeige und ausgangsseitig für Beschallung oder Verstärker vorbereitet

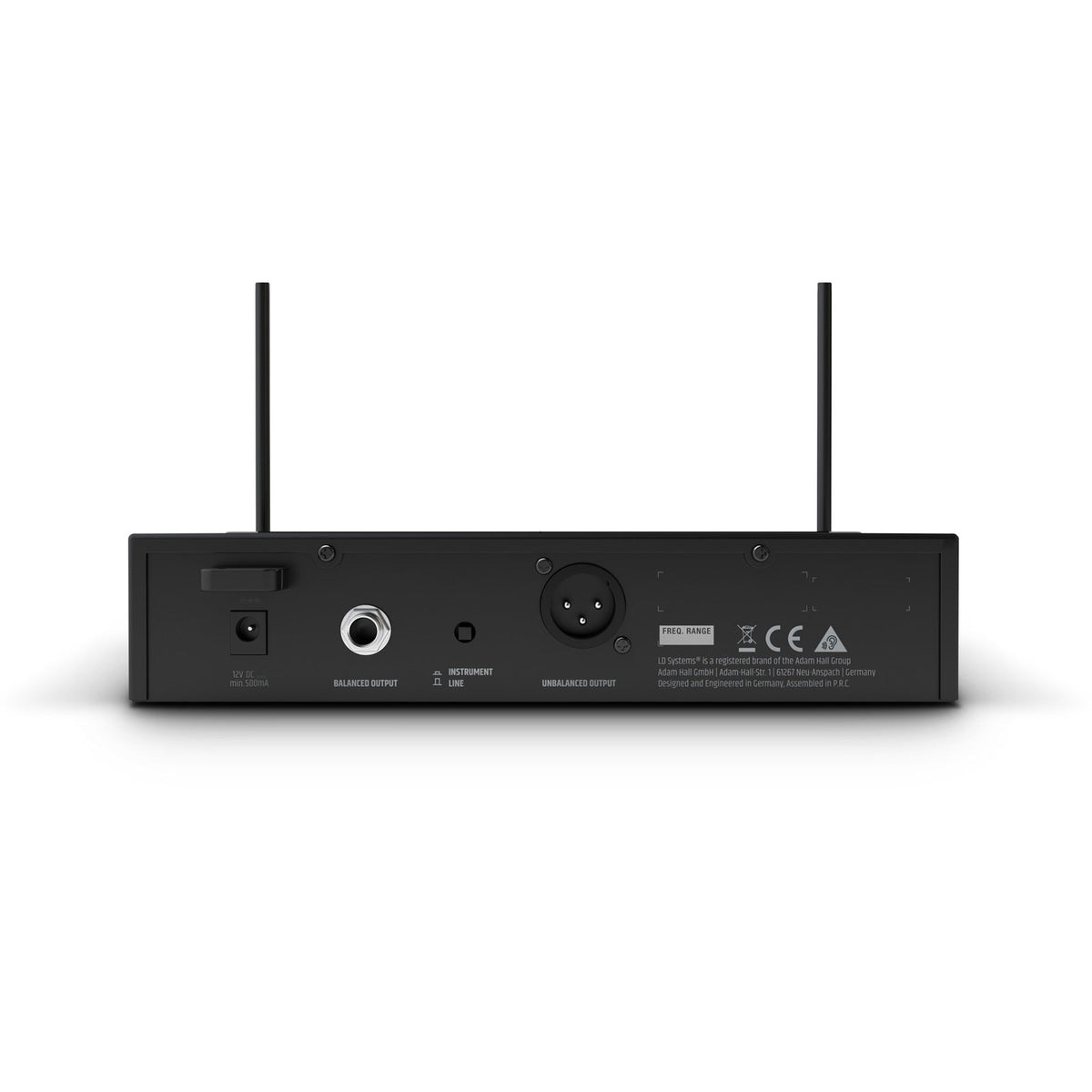

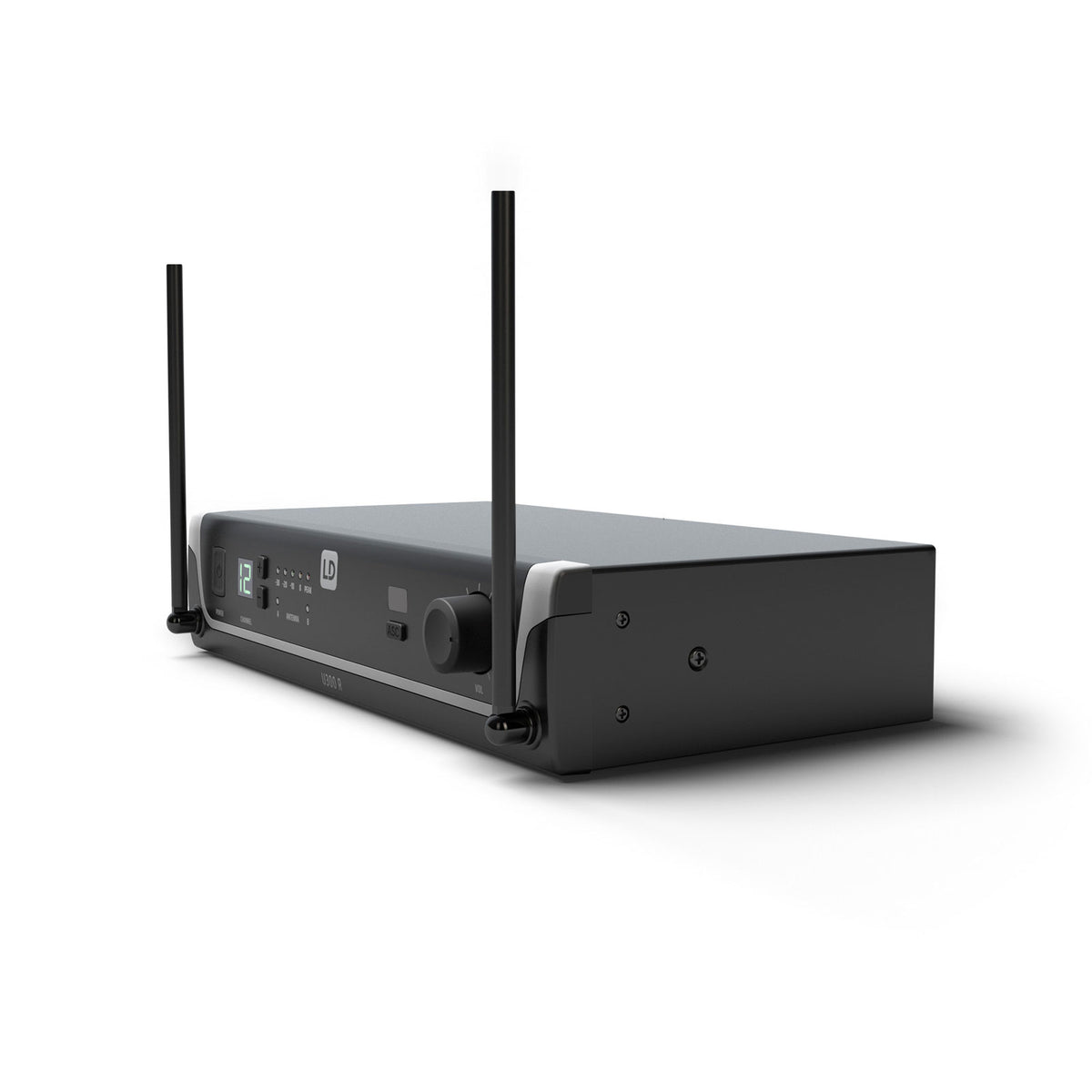

Der U300 Empfänger ist mit einem LCD-Display zur Kanalanzeige und einer LED-Kette zur Anzeige der Audio-Signalstärke ausgestattet. Bei den Anschlüssen kombiniert er einen symmetrischen XLR-Ausgang (ideal für Mischpulte) und einen asymmetrischen 6,35 mm Klinkenausgang. Besonders praktisch bei Instrumentenkonfigurationen: Der Klinkenausgang kann auf ein "Instrumenten"-Niveau umgeschaltet werden, um Gitarren- und Bassverstärker direkt anzusteuern.

Handmikrofon und Kapselkompatibilität

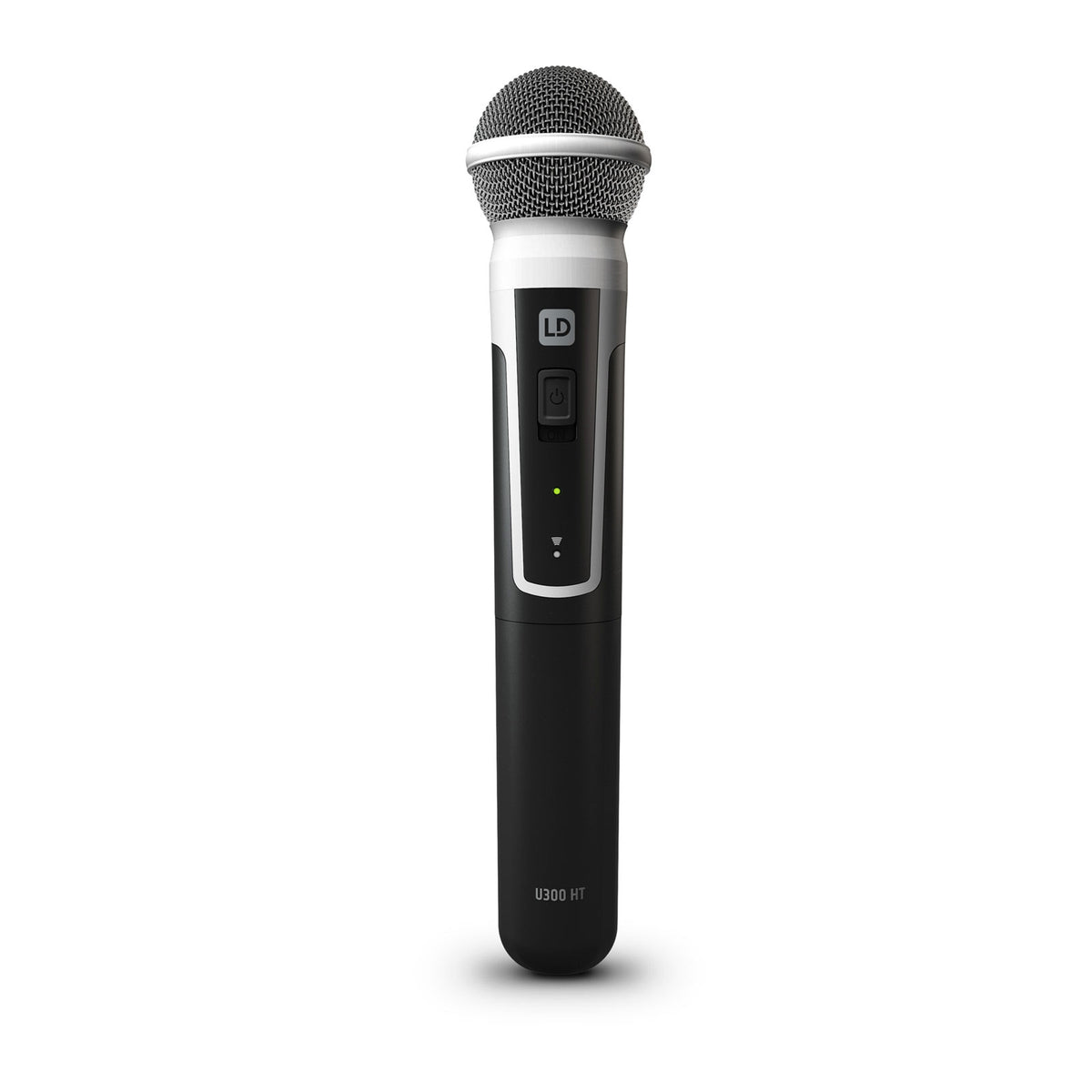

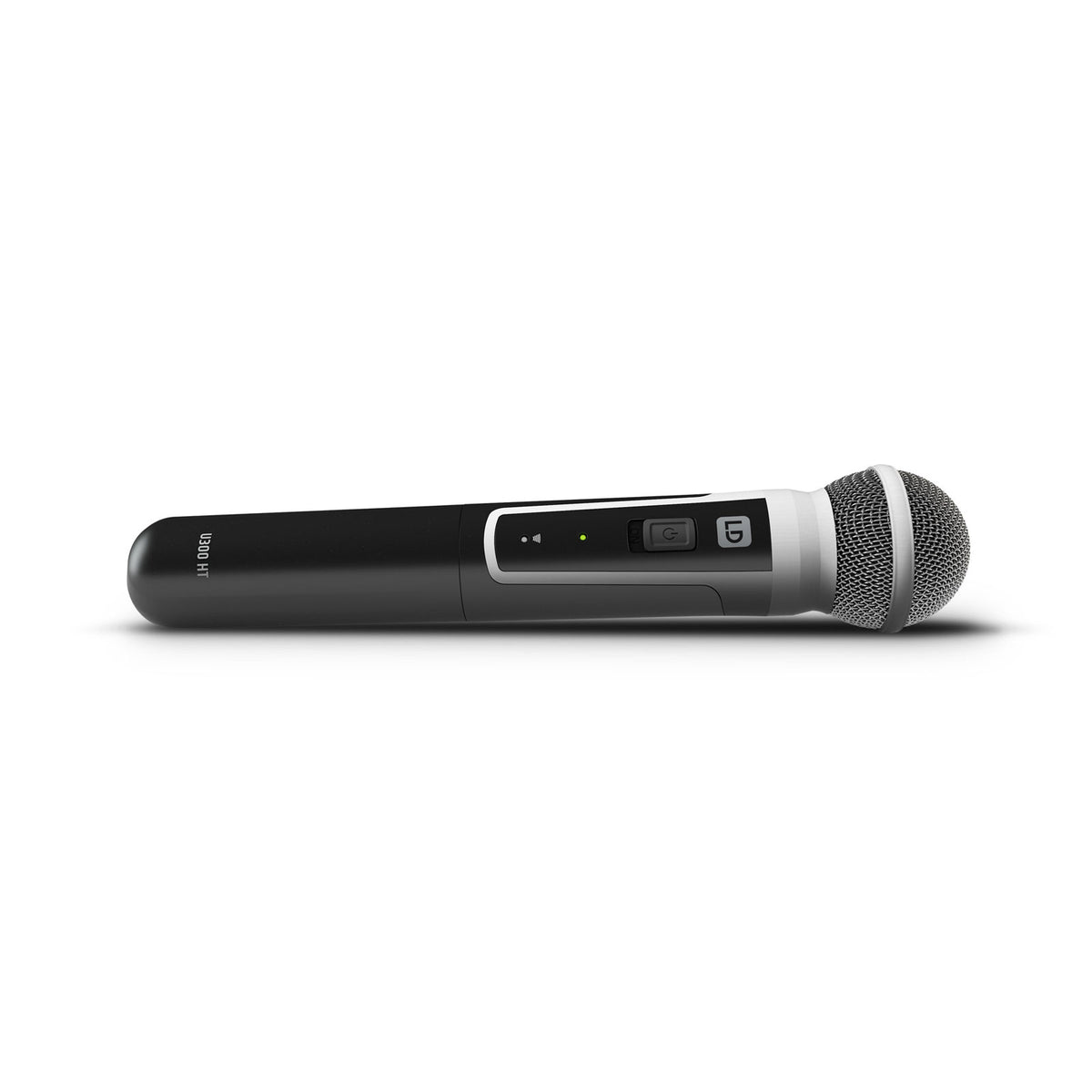

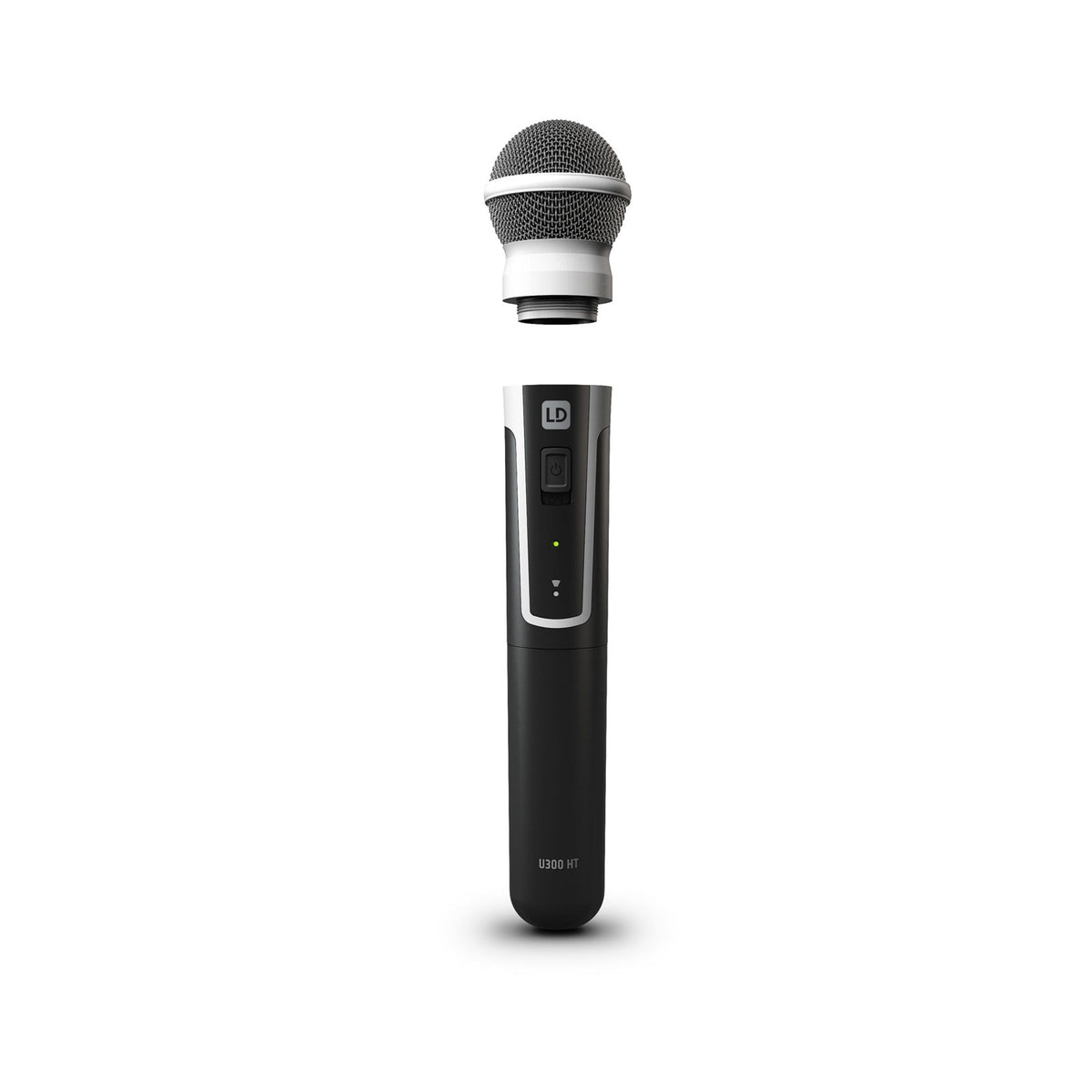

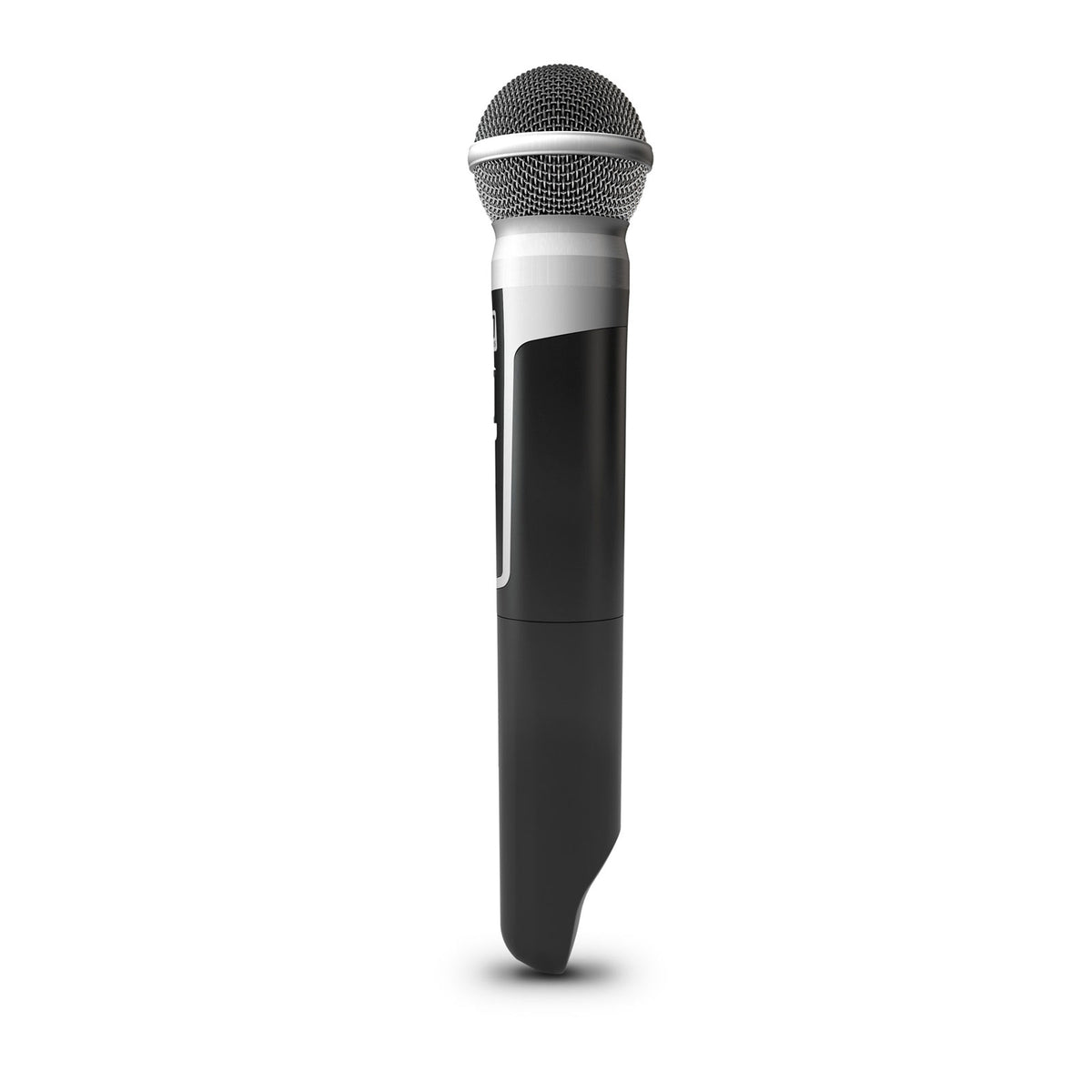

In der Sprachversion wird das System mit einem dynamischen Handmikrofon mit Nierencharakteristik angeboten, das eine angegebene Frequenzantwort von 55 Hz bis 16 kHz bietet. Um den Klangcharakter oder die Richtwirkung je nach Kontext zu verändern, akzeptiert das U300 Handmikrofon wechselbare Kapseln der Serie U500.

Technische Daten

Kategorie	Komplettsystem	Kapsel	Dynamisch
Richtwirkung	Nierencharakteristik

Drahtlostechnologie	UHF Diversity mit FM-Technologie	Angegebener Frequenzgang	55 Hz - 16 kHz
Wählbare Kanäle	12	Kompatibilität	austauschbare Kapseln der U500-Serie, verwendbar mit dem U300-Handmikrofon
Reichweite	100 m unter idealen Bedingungen	Gehäuse des Empfängers	Metall
Anzahl gleichzeitig nutzbarer Systeme	bis zu 6	Kanalanzeige	LCD
Frequenzsynchronisation zwischen Sender und Empfänger	Infrarot ASC	Anzeige der Audio-Signalstärke	LED-Kette
Squelch-Schaltung	gesteuert über ein Pilotsignal	XLR-Ausgang	symmetrisch
Verfügbare Frequenzbänder (5 Versionen)	584 MHz - 608 MHz, 655 MHz - 679 MHz, 823 MHz - 832 MHz + 863 MHz - 865 MHz, 470 MHz - 490 MHz, 514 MHz - 542 MHz	Klinken-Ausgang	6,35 mm unsymmetrisch
Ausgangsleistung	10 mW	Umschaltung des Klinken-Ausgangs	Instrumentenpegel
Betriebsdauer	10 h mit 2 AA-Batterien	Verfügbare Sets	Gesang (Empfänger + Handmikrofon), Taschensender + Headset-Mikrofon, Taschensender + Lavaliermikrofon
Taschensender	Eingangspegel in 3 Stufen einstellbar (Anpassung an aktive/passive Gitarren und Bässe)	Instrumental-Sets	Taschensender + Clip-Mikrofon (Blasinstrumente) oder kapazitätsarmes Kabel mit Doppelschirmung (Gitarren und Bässe)
Schalter	Standby-Position (vorübergehende Stummschaltung)	Zubehör	optionales Rackmontage-Kit
