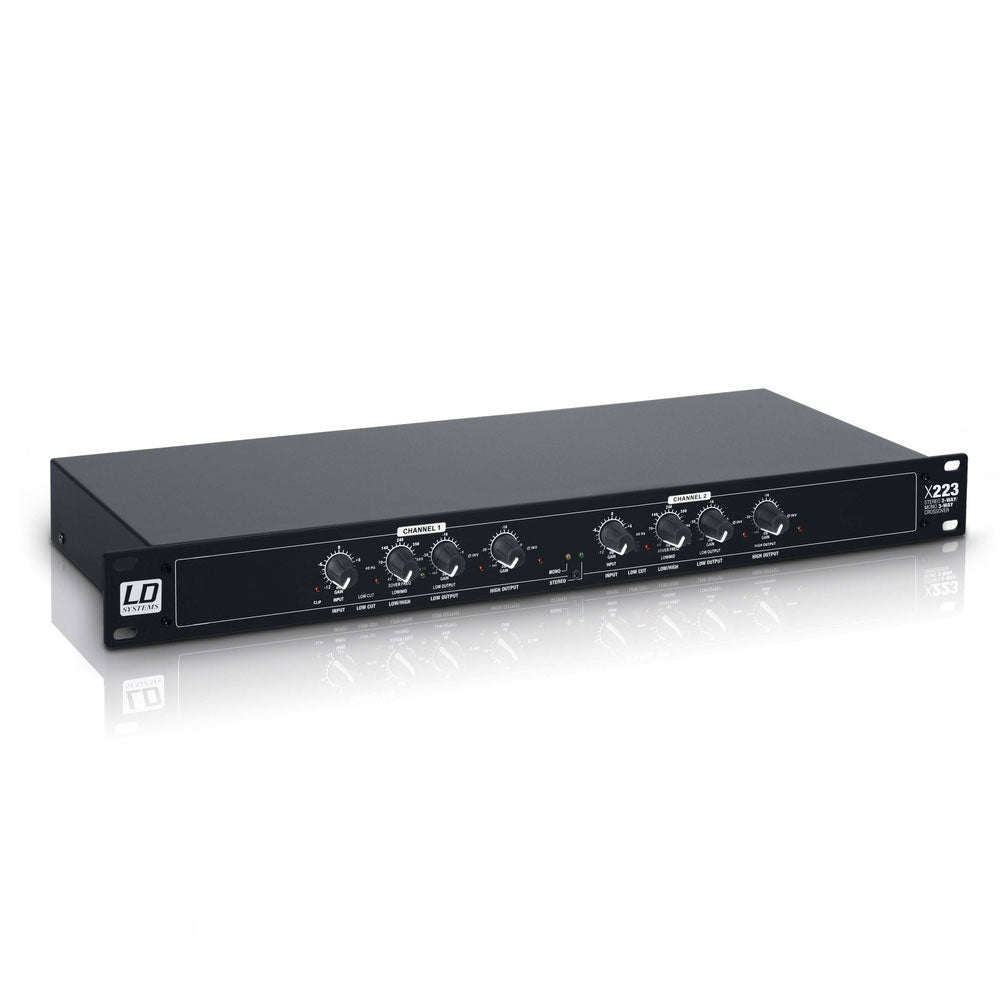

LD Systems LD X 223 - AKTIVER FILTER

Ein aktives Filter im Rack-Format, konzipiert für klassische Beschallungskonfigurationen

Das LD Systems X223 ist ein analoger Crossover, der eine zuverlässige Frequenzaufteilung zwischen Verstärkern und Lautsprechern gewährleistet. Sein standardisiertes 19-Zoll 1U Rack-Format erleichtert die Integration in Flightcases oder Technik-Racks, sei es bei Auftritten, festen Installationen oder im FOH. Die Verarbeitungsqualität, das integrierte Netzteil und die robusten Bedienelemente machen es zu einem besonders verlässlichen Werkzeug für den regelmäßigen Einsatz.

Für wen und für welche Anwendungen?

Dieses aktive Filter richtet sich an Anwender, die ein Beschallungssystem optimieren möchten, indem sie die Frequenzbänder sauber trennen: mobile DJs, Tontechniker, Bands, ausgestattete Proberäume, kleine Bühnen, Kirchen oder Installationen mit Endstufen. Im 2-Wege Stereo Betrieb ermöglicht es eine effiziente Steuerung eines Satelliten + Sub Systems (mit Mono Sub Ausgang). Im 3-Wege Mono Betrieb ist es eine sinnvolle Lösung, um Bass, Mitten und Höhen separat in einer strukturierten Konfiguration zu versorgen.

Audioeinstellungen und wichtige Funktionen für eine schnelle Einrichtung

Der X223 legt Wert auf eine direkte Bedienung und nützliche Einstellungen unter realen Bedingungen. Sie verfügen über eine einstellbare Crossover-Frequenz pro Kanal, um die Trennfrequenz an Ihre Lautsprecher und die Raumakustik anzupassen, sowie über Eingangs- und LF/HF-Gains, um die Pegel der Verstärker und Wege auszubalancieren. Die Phasenumkehr-Tasten helfen, Phasenprobleme bei der Ausrichtung von Sub/Top oder zwischen den Wegen schnell zu lösen.

Linkwitz-Riley Filter 24 dB/Oktave

Der X223 verwendet ein Linkwitz-Riley Filter mit 24 dB/Oktave, einen in der Beschallung geschätzten Standard, um eine kohärente Summation an der Trennfrequenz und eine klare Trennung zwischen den Wegen zu erreichen. Diese Filterart trägt zur Verbesserung der Klarheit, der Basskontrolle und der allgemeinen Definition des Systems bei, vorausgesetzt, die Pegel sind gut eingestellt und die Lautsprecher passend positioniert.

Schaltbarer Hochpass bei 40 Hz

Die schaltbaren 40 Hz Hochpassfilter begrenzen die sehr tiefen Frequenzen, die je nach Lautsprecher, Raum oder Musikstil oft unnötig oder problematisch sind. Diese Funktion ist praktisch, um Headroom zu gewinnen, das System zu schützen und einen kontrollierteren Bass zu erzielen.

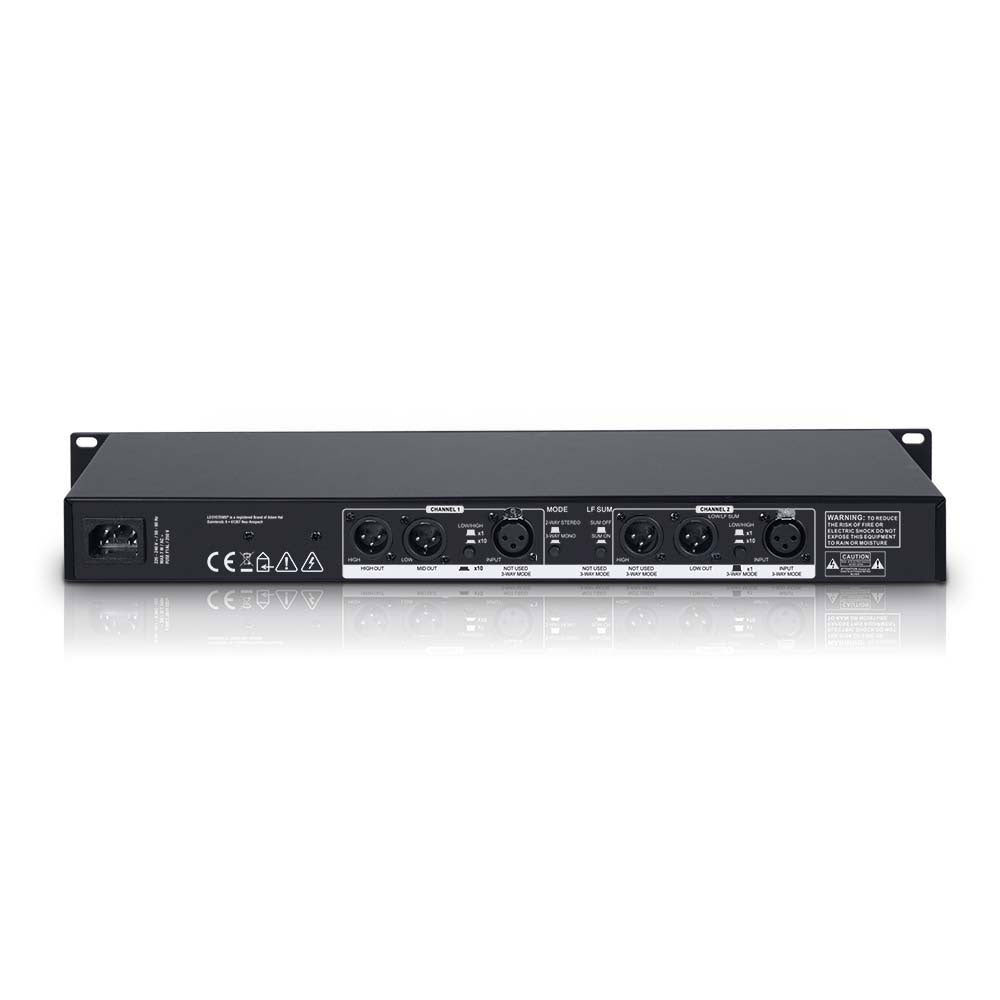

Symmetrische XLR-Verbindungen

Die symmetrischen Ein- und Ausgänge auf XLR gewährleisten eine saubere Integration mit Mischpulten, Prozessoren und Verstärkern in Bühnen- oder Installationsumgebungen und bieten eine bessere Störsicherheit bei langen Kabelwegen. Die angegebenen maximalen Ein- und Ausgangspegel ermöglichen eine einfache Einbindung in professionelle Audioketten.

Technische Daten
