HK Audio P10J

Die SI-Serie: ein Konzept für Systemintegratoren

Die HK Audio P10J gehört zur SI-Serie, wobei „System Integrator“ für die Entwicklung nach den Anforderungen von Planern und Installateuren von Beschallungssystemen steht. Diese Produktfamilie verbindet eine kontrollierte Beherrschung des Deckblatts, Montagemöglichkeiten und Eigenschaften, die für öffentlich zugängliche Gebäude geeignet sind. Im Vergleich zur P10i mit ihrer sehr engen vertikalen Schallverteilung bietet die P10J eine größere Öffnung und eine J-förmige Geometrie, die den Schall auf natürliche Weise nach unten lenkt.

Ein Installationslautsprecher für hallige Räume

Dieser passive Säulenlautsprecher richtet sich an AV-Integratoren, Beschallungstechniker und Betreiber von Veranstaltungsorten, die eine kontrollierte Sprachübertragung benötigen. Er eignet sich für Gotteshäuser, Konferenzräume, Foyers und Sportstätten. Die Ausrichtung der Schallwandler und die vertikale Kontrolle tragen dazu bei, die zu den den Hall verstärkenden Oberflächen abgestrahlte Energie zu begrenzen. Für Musikwiedergabe mit mehr Fundament im Bassbereich kann er mit einem passenden Subwoofer kombiniert werden.

Dank seiner IP66-Schutzart sind auch Installationen im Außenbereich möglich, sofern die Montagebedingungen des Herstellers eingehalten werden. Für nicht überdachte Einsatzorte ist eine optionale Oberflächenbehandlung aus Polyurethan erhältlich. Die EN 54-24-Zertifizierung ermöglicht die Integration in ein vollständig konzipiertes und abgenommenes Sprachalarmierungsprojekt; sie ersetzt nicht die Planung des Gesamtsystems.

Mechanische Richtwirkung und externe Verstärkung

Die Form des Gehäuses erzeugt das asymmetrische Deckblatt ohne elektronische Steuerung der Schallkeulen. Die P10J arbeitet mit einer externen Verstärkung mit niedriger Impedanz und einer geeigneten Signalbearbeitung. Damit unterscheidet sie sich von der P10J TR, die für 70-V- und 100-V-Leitungssysteme vorgesehen ist. Die vierpoligen Anschlüsse erleichtern den Anschluss und die Parallelschaltung, während das passende Zubehör die Ausrichtung auf den Hörbereich ermöglicht.

Für die Einrichtung des Systems bietet HK Audio Filter und Presets für mehrere professionelle Plattformen an, darunter Lab.gruppen IPD/IPX, Lake, Powersoft Armonia+ und QSC Q-SYS. Ziel ist eine mit der gewählten Konfiguration abgestimmte, konsistente Signalbearbeitung, anstatt die Säule als eigenständigen Lautsprecher zu betrachten, der ohne Verstärkung und Einrichtung sofort betriebsbereit ist.

Technische Daten

Batterie	Nein	EQ	Nein
Kategorie	installation	Impedanz	16 Ω
Art	Passiver Lautsprecher	Cutaway	Nein
Spitzenleistung	1200 W	Eingangsempfindlichkeit (1W/1m)	97 dB
Spitzenleistung / Typ	RMS	Max. SPL	127 dB
empfohlende Verstärker	450 W	Gehäusestruktur	MDF
Verstärkung	Passiv	Eingänge	enc_ent_bor_4_poi
Anwendungsprogramm	Frontplatte	Ausgänge	spectech_sorties_euroblock
Bluetooth	Nein	Farbe	Schwarz
Anschluss	Klemmleiste	Lackierung	Holz
angepasste RAL-Farben	Ja	IP-Schutzart	IP66
Lautsprecherdurchmesser	3"	Ausgangsleistung	300 W
Anzahl Lautsprecher	10	Leistung / Typ	RMS
Horizontaler Abstrahlwinkel (-6dB) in Grad	120.0000	Menge	1
Vertikale Streuung (-6dB) in Grad	15.0000	Gewicht (kg)	10.2 kg

Typ	passive Breitband-Säulenlautsprecher.	Eingang	4-poliger Euroblock-Anschluss.
Akustische Last	geschlossenes Gehäuse.	Parallelausgang	4-poliger Euroblock-Anschluss.
Schallwandler	10 Breitbandlautsprecher mit 3 Zoll, Ferritmagneten und 0,8-Zoll-Schwingspulen.	Verfügbare Filter	Lab.gruppen IPD/IPX, Lake, Powersoft Armonia+ und QSC Q-SYS ; Parameter ebenfalls in Tabellenform verfügbar.
Separater Hochtontreiber und integrierte Frequenzweiche	nicht vorhanden.	Gehäuse	Birkensperrholz mit strukturierter 2-Komponenten-Beschichtung.
Nennimpedanz	16 Ohm.	Gitter	Stahl mit Korrosionsschutzbehandlung und außenliegendem Akustikstoff.
RMS-Belastbarkeit	300 W.	Schutzart	IP66 gemäß EN 60529.
Programmbelastbarkeit	600 W.	Zertifizierung für Sprachalarmierung	EN 54-24:2008, Typ B für den Außenbereich.
Spitzenbelastbarkeit	1.200 W.	Ballwurfsicherheit	DIN 18032-3.
Empfindlichkeit bei 1 W und 1 m	97 dB, von 200 Hz bis 10 kHz, im Freifeld.	Befestigungen	24 M5-Punkte, davon 12 seitlich und 12 an der Rückseite.

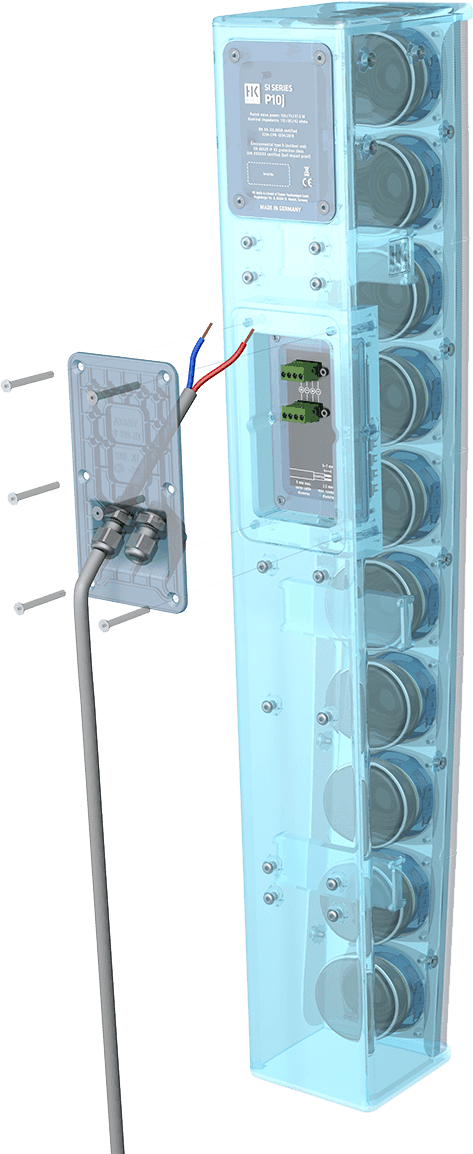

Maximaler Mittelungspegel	121 dB bei 1 m, mit 10 % Verzerrung, von 200 Hz bis 10 kHz.	Im Lieferumfang enthaltenes Zubehör	horizontal schwenkbarer Bügel und Schutzplatte mit zwei PG-Kabeldurchführungen.
Maximaler Spitzenpegel	127 dB bei 1 m, mit 10 % Verzerrung bei 1,5 kHz.	Optionales Zubehör	schwenk- und neigbare Halterungen, Verbindungsplatten, Aufhängeschiene, Mastbefestigung und Deckenhalterung.
Frequenzbereich bei -6 dB	155 Hz bis 18 kHz.	In der Produktreihe angebotene Oberflächen	Schwarz RAL 9005, Weiß RAL 9003 und Sonderfarben ; optionale Polyurethanbeschichtung für den Außenbereich.
Frequenzbereich bei -10 dB	130 Hz bis 19 kHz.	Abmessungen, Breite x Höhe x Tiefe	120 x 820 x 165 mm im oberen Bereich ; Tiefe von 119 mm im unteren Bereich.
Abstrahlung bei -6 dB	120 Grad horizontal und 15 Grad vertikal, asymmetrisch in J-Form.	Gewicht	10,2 kg.
