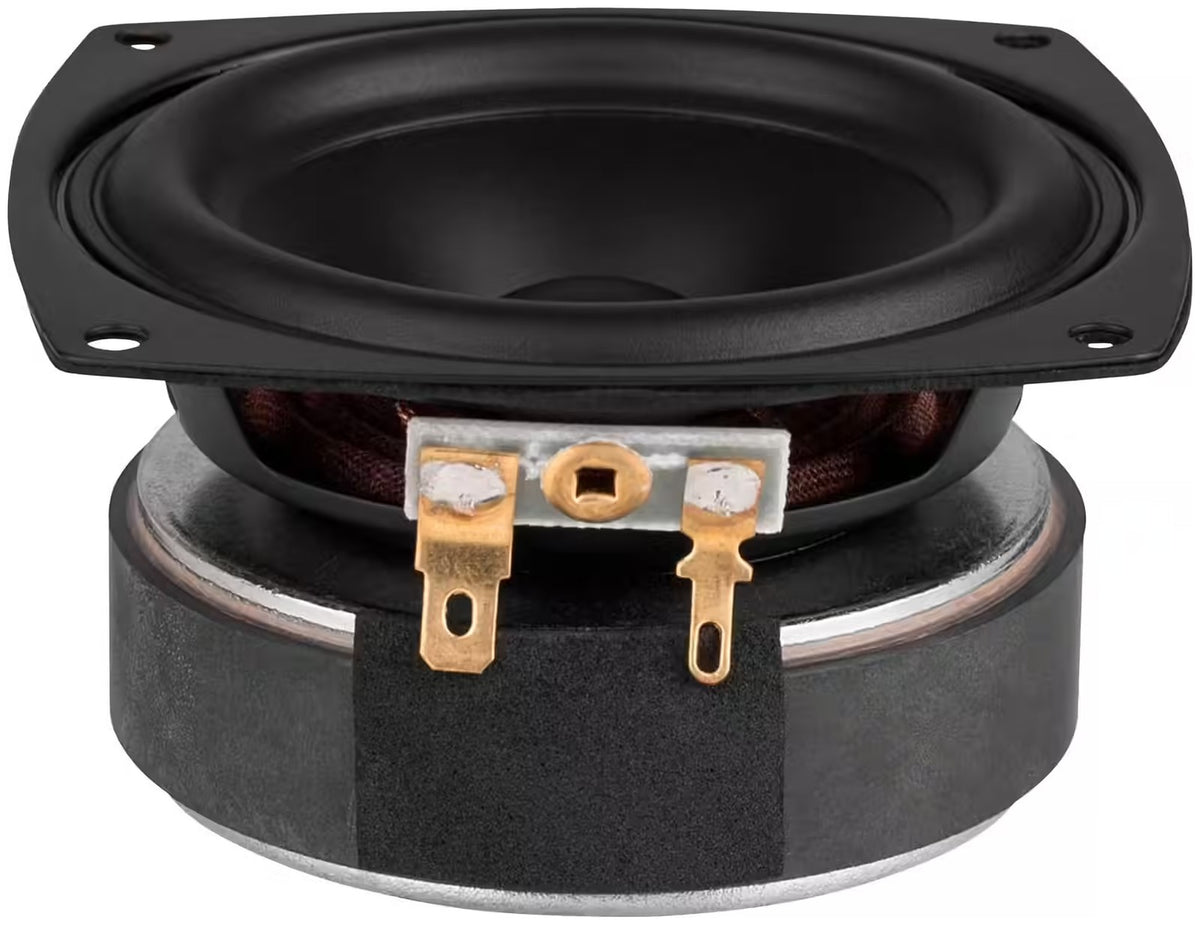

Eminence Alpha 3-32 American Standard

Die Serie "American Standard": Eminences Ansatz für Effizienz

Mit dem Alpha 3-32 bietet Eminence einen kleinen Lautsprecher aus der American Standard-Serie an, einer Familie, die zuverlässige und konsistente Lösungen für die Integration in Lautsprechergehäuse bietet. Dieses Modell legt Wert auf einfache Umsetzung, stabile Leistung und eine auf den realen Einsatz ausgerichtete Fertigung, sei es als Ersatz (Repair) oder bei der Entwicklung eines maßgeschneiderten Systems.

Sein 3-Zoll-Format und die hohe Impedanz machen ihn zu einer besonderen Wahl in einem Sortiment, das oft von 4-, 8- oder 16-Ohm-Versionen dominiert wird: Das Alpha 3-32 richtet sich klar an Multi-Treiber-Konfigurationen, Mini-Satelliten oder Module, bei denen mehrere Schallquellen ohne komplizierte Verstärkung realisiert werden sollen.

Für welche Anwendungen ist der Eminence Alpha 3-32 geeignet?

Der Eminence Alpha 3-32 richtet sich an Entwickler, Integratoren und DIY-Enthusiasten, die einen kompakten Breitbandlautsprecher suchen, um Präsenz, Verständlichkeit und Definition zu verbessern. Dank seines angegebenen nutzbaren Frequenzbereichs bis 20 kHz eignet er sich für Systeme, bei denen der Einsatz eines Hochtöners begrenzt werden soll, oder für Nahfeld-Lösungen, die auf den Mittel-Hochtonbereich fokussiert sind.

Seine Nennimpedanz von 32 Ohm ist besonders interessant, wenn mehrere identische Lautsprecher zusammengeschaltet werden sollen: Dies ermöglicht eine Optimierung von Reihen- und Parallelschaltungen bei gleichzeitig kompatibler Gesamtlast für den vorgesehenen Verstärker. Dies ist ein typischer Vorteil für kompakte Mehrwege-Säulen, bestimmte Soundbars oder Multipoint-Module, bei denen eine gleichmäßige Klangverteilung angestrebt wird.

Design, Materialien und wichtige Punkte für die Integration

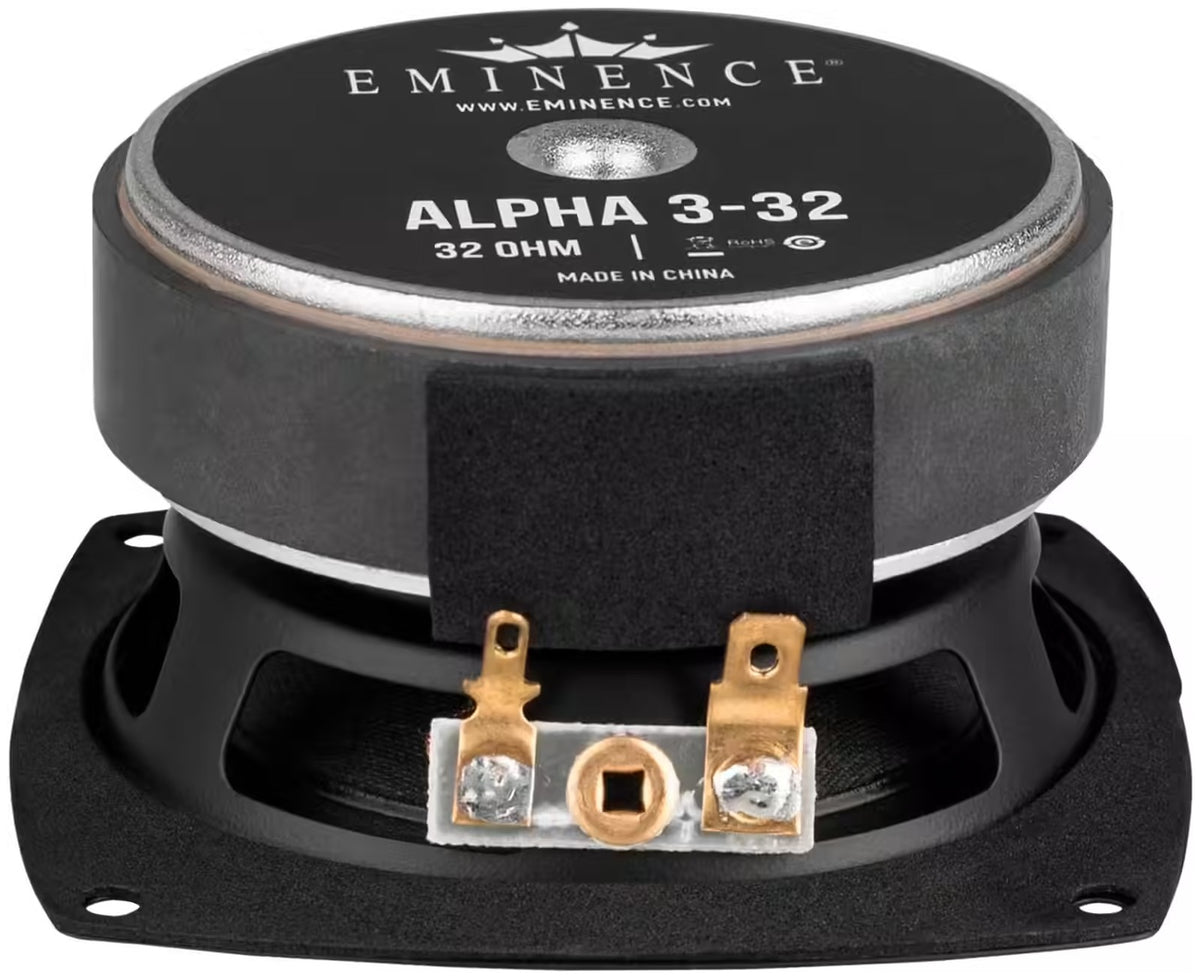

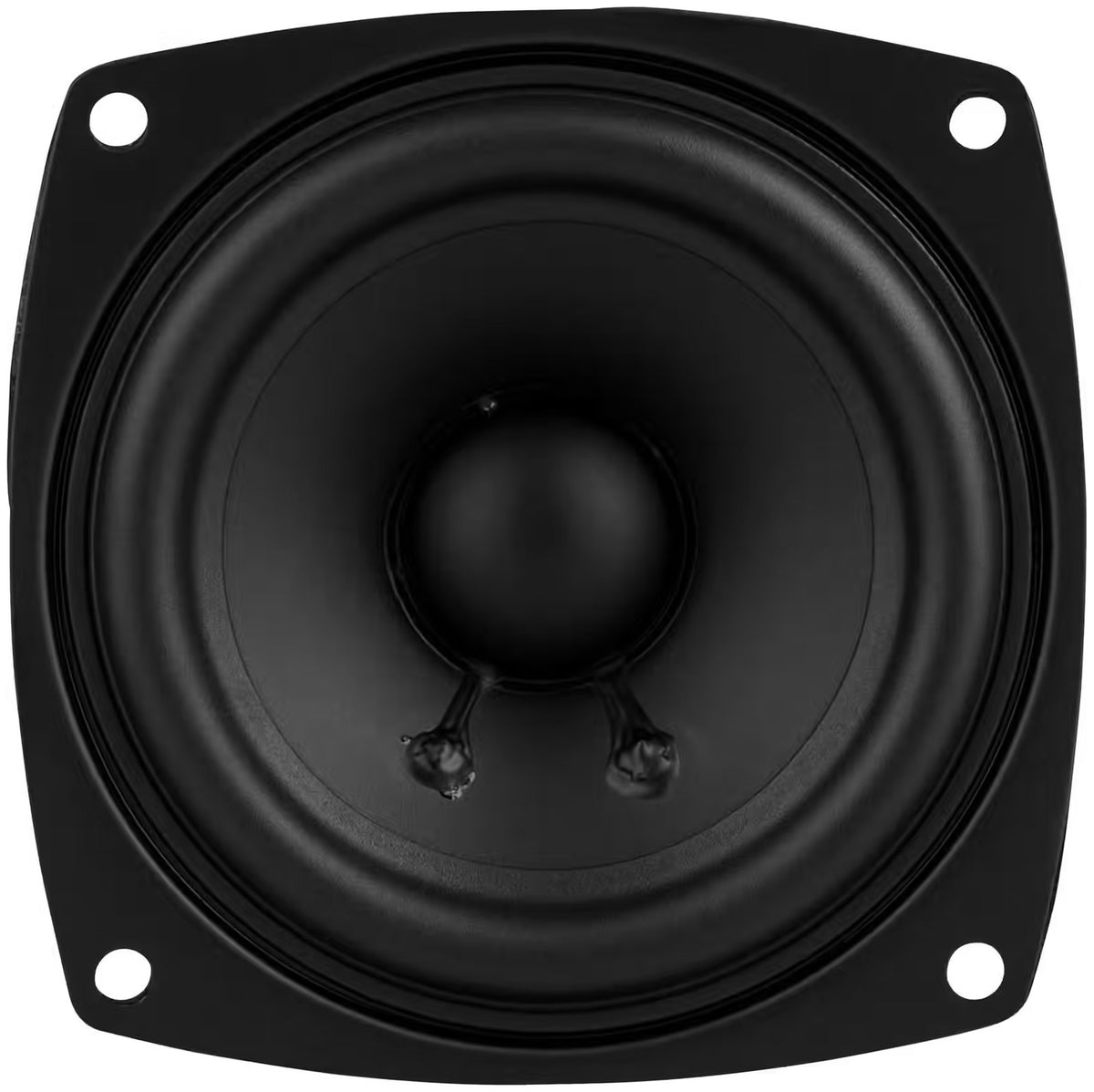

Dieses Modell kombiniert eine Papier/Poly-Sandwichmembran mit einem Poly-Rand, eine geschätzte Wahl, um Leichtigkeit, mechanische Stabilität und ein gleichmäßiges Verhalten im Mitteltonbereich auszubalancieren. Die Struktur besteht aus gepresstem Stahl, während der Ferritmagnet zu einer bewährten Konstruktion beiträgt, die für robuste Umgebungen geeignet ist.

Kühlung und Kontrolle: belüfteter Kern mit Flusskappe

Das Alpha 3-32 verfügt über einen belüfteten Kern mit Flusskappe, der die Wärmeabfuhr fördert und die Stabilität im Betrieb verbessert. In Kombination mit einer Schwingspule aus Kupfer und einer Schwingspulenhalterung aus Polyimid zielt dieses Ensemble auf eine gute Belastbarkeit bei längerer Beanspruchung ab, ohne die dynamische Reaktion zu beeinträchtigen.

Nützliche Parameter: kohärentes Design und einfache Abstimmung

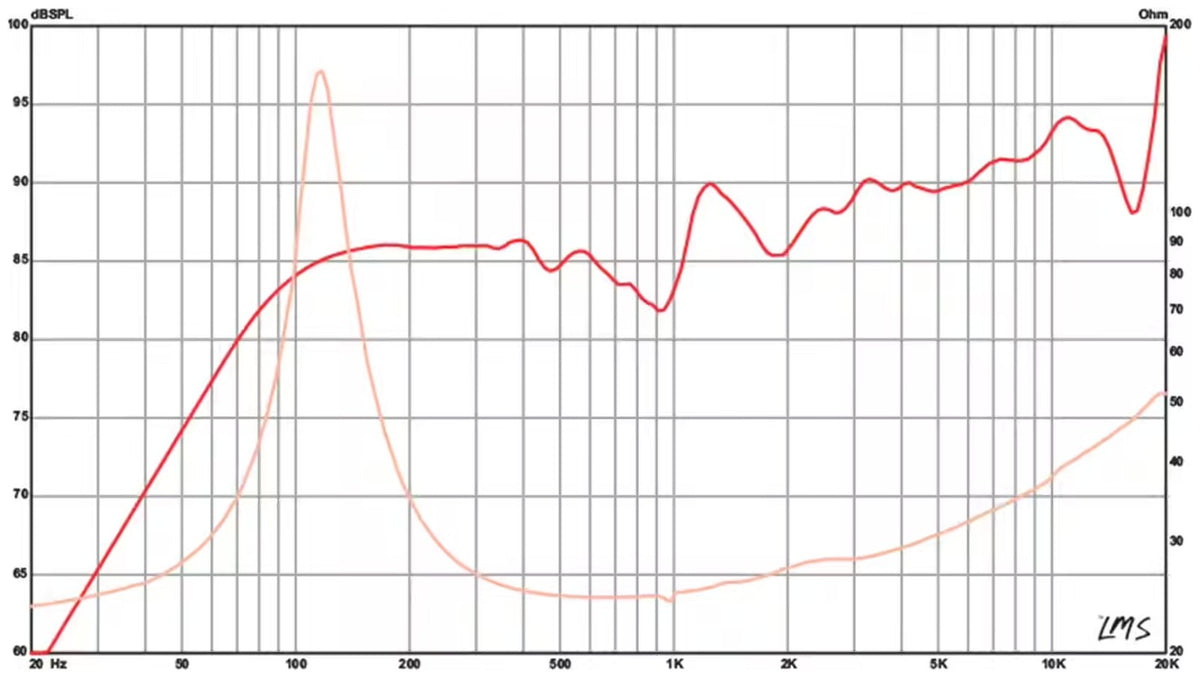

Mit einer angegebenen Resonanzfrequenz (fs) von 117 Hz und einem nutzbaren Frequenzbereich von 150 Hz bis 20 kHz ist dieser 3-Zöller typischerweise für den Einsatz ab dem unteren Mitteltonbereich gedacht, abhängig vom Volumen, der Art der Gehäusebeladung (geschlossen oder belüftet) und dem Klangziel. Der Hersteller gibt zudem an, dass die Montage in einem geschlossenen Gehäuse ebenso wie in einem belüfteten Gehäuse "akzeptabel" ist, was bei der Konstruktion Spielraum lässt.

Schließlich erleichtern seine Montageparameter (Durchmesser, Bohrungen, Dichtungen vorne/hinten) eine saubere Integration in die Schallwand und helfen, die Dichtheit zu sichern - ein wichtiger Punkt, sobald man in kleinen Volumen arbeitet, bei denen jede Undichtigkeit das Systemverhalten verändern kann.

Technische Daten

Impedanz (Ω)	32 Ω	Kategorie	Hochtöner
Lautsprecherdurchmesser	3"	Chassis	Stahl
Empfindlichkeit	88	Spulendurchmesser	20 mm
Frequenzgang - Beginn	150 Hz	Ausgangsleistung	35 W
Frequenzgang - Ende	20 kHz	Gewicht (kg)	0.41 kg

Modell	Eminence Alpha 3-32	BL-Produkt (BL)	6,46 T.m
Hersteller-Referenz	U-ALPHA_3-32	Membranmasse inkl. Luftladung (MMs)	2 g
Serie	American Standard	Mechanische Compliance der Aufhängung (Cms)	0,86 mm/N
Nenn-Durchmesser	3 Zoll (76 mm)	Maximales Membranverschiebungsvolumen (Vd)	7,4 cc
Nennimpedanz	32 Ohm	Bandbreiten-Effizienzprodukt (EBP)	138
Nennleistung	35 W	Maximale lineare Auslenkung (Xmax)	2,6 mm
Programmierbare Leistung	70 W	Maximale mechanische Grenze (Xlim)	4 mm
Resonanz	117 Hz	Membranfläche (Sd)	28,6 cm²
Resonanzfrequenz (fs)	117 Hz	Magnetgewicht	8 oz
Nutzbarer Frequenzbereich	150 Hz - 20 kHz	Magnet	Ferrit
Gleichstromwiderstand (Re)	22,43 Ohm	Spaltbreite	0,08 Zoll (2 mm)
Induktivität der Schwingspule (Le)	0,23 mH	Schwingspule	0,787 Zoll (20 mm)
Mechanischer Gütefaktor (Qms)	5,87	Material der Schwingspule	Kupfer
Elektromagnetischer Gütefaktor (Qes)	0,85	Schwingspulenhalter	Polyimid
Gesamtgütefaktor (Qts)	0,74	Kern-Details	belüfteter Kern mit Flusskappe
Äquivalentes Compliance-Volumen (Vas)	0,98 Liter / 0,03 cu.ft.
