Definitive Audio Td 100 Pt

Ein UHF-System für Zuverlässigkeit bei Auftritten und Installationen

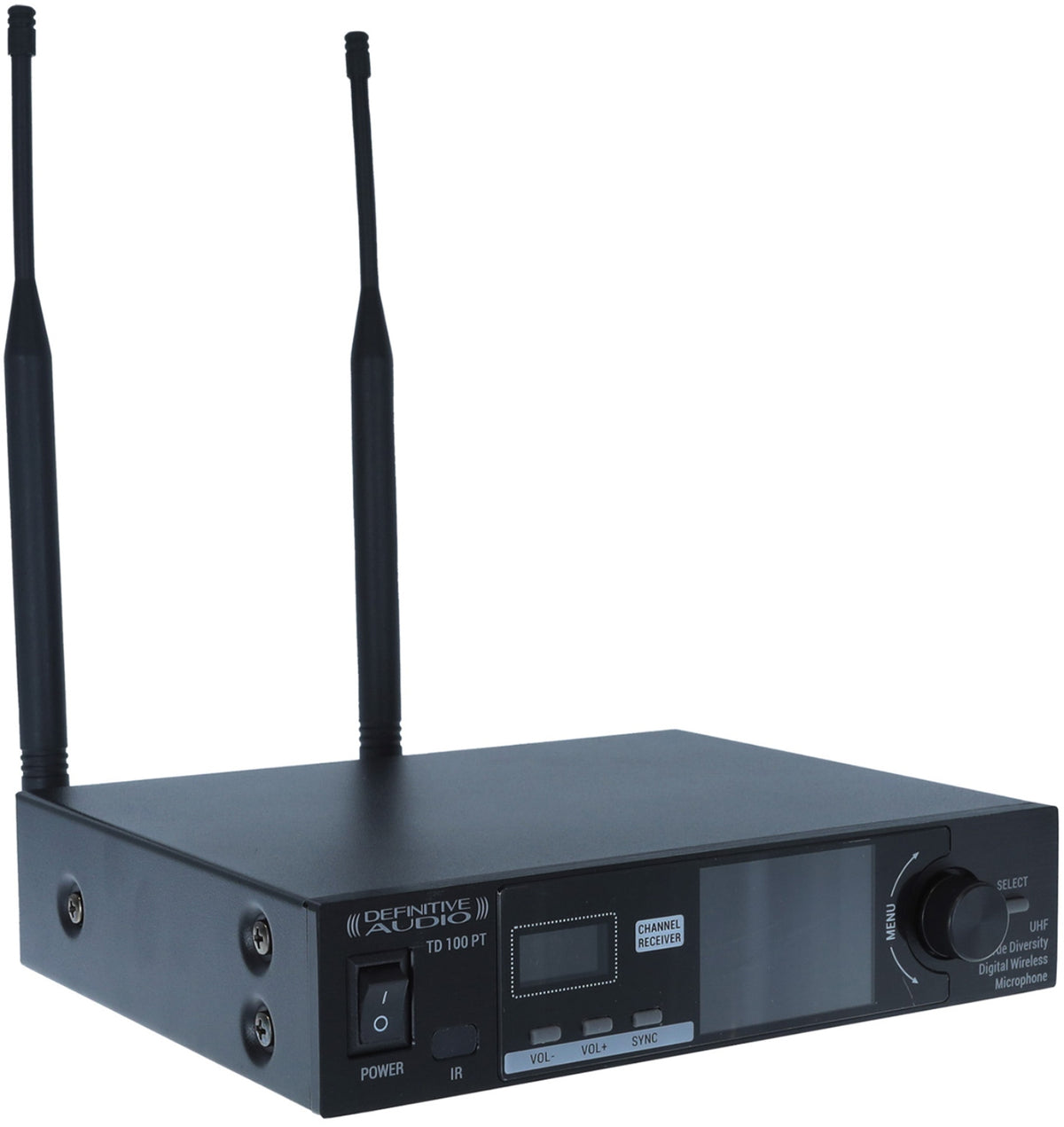

Dieses UHF drahtlose Mikrofonsystem gehört zur Familie der "Komplettpakete": ein kompakter Empfänger im 1U Halb-Rack-Gehäuse und ein Taschensender mit zwei wählbaren Kapseln (Headset und Ansteckmikrofon). Die True Diversity Architektur in Kombination mit sorgfältigem Antennenmanagement zielt vor allem auf stabile Empfangsqualität auf der Bühne, in Mehrzweckräumen, Kirchen, Konferenzen oder festen Installationen ab, wo die Funkumgebungen stark belastet sein können.

Die Gestaltung mit vordefinierten Frequenzgruppen erleichtert die Bereitstellung und Anpassung an gängige Anwendungen, während der große umschaltbare Frequenzbereich (je nach Region) Flexibilität bietet, um einen sauberen Kanal zu finden und ein sauberes Signal unter realen Bedingungen aufrechtzuerhalten.

Für wen und für welche Anwendungen?

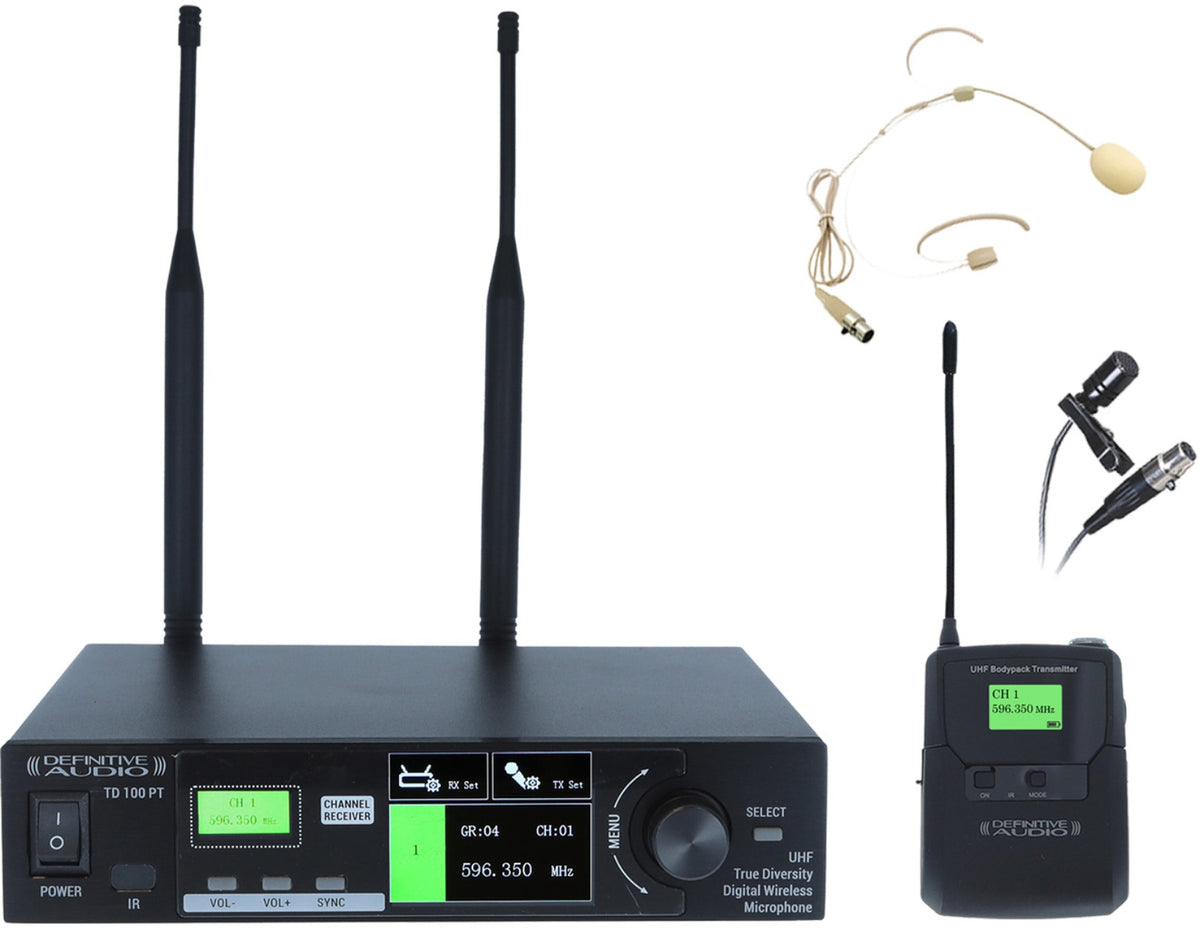

Dank des Taschensenders (Bodypack) und der zwei mitgelieferten Mikrofone richtet sich dieses System gleichermaßen an Redner (Konferenzen, Schulungen, Moderation) als auch an Künstler (Gesang, Theater, Musical), die eine diskrete und stabile Lösung suchen. Das Ansteckmikrofon eignet sich hervorragend für gesprochene Stimmen und Präsentationen, während das Headset eine konstantere Positionierung und bessere Verständlichkeit bietet, wenn sich der Nutzer viel bewegt.

Die angegebene Reichweite von bis zu 60 m in Sichtlinie (je nach Bedingungen) und die Funktionen für geräuschlose Kontrolle (Audio-Code und Rauschsperre) machen es zu einer sinnvollen Wahl, um die Übertragung zu sichern, unerwartete Aussetzer zu vermeiden und eine gleichmäßige Wiedergabe auch bei lebhafter Bühnensituation zu gewährleisten.

Schlüsselfunktionen: Einstellungen, Synchronisation und Lesbarkeit

ACT Synchronisation und Farb-LCD-Anzeige

Die ACT -Funktion vereinfacht die Inbetriebnahme: die drahtlose Synchronisation des Senders erfolgt über die Infrarotschnittstelle. Wichtige Informationen sind über das Farb-LCD-Display von Empfänger und Sender zugänglich, mit einer Anzeige-Logik für schnelle Ablesbarkeit. Die Hintergrundfarbe der Unteranzeige ist einstellbar und die Anzeige des Senders kann an die des Empfängers angepasst werden für eine intuitivere Orientierung.

Frequenzverwaltung und PLL-Stabilität

Der Phasenregelkreis PLL sorgt für stabile Abstimmung, während das Design mit Frequenzgruppen und der breite Abstimmungsbereich (je nach Region) die Anpassung an viele Konfigurationen ermöglicht. Dieser Ansatz ist besonders nützlich, wenn bereits genutzte Kanäle vermieden oder Störquellen in der Nähe berücksichtigt werden müssen.

7-Band-EQ und Klangwiedergabe

Der 7-Band einstellbare Equalizer-Prozessor hilft, die Stimme entsprechend der Raumakustik und der verwendeten Kapsel zu formen. Die angegebene Frequenzantwort (je nach Systemabschnitt) zielt auf eine klare und ausgewogene Wiedergabe ab, geeignet für gesprochene Stimme wie Gesang, mit sauberer Dynamik und geringem Verzerrungsgrad.

Technische Daten

Kategorie

Komplettsystem

Richtwirkung

Nierencharakteristik

Typ	Einfaches UHF-Mikrofon, Taschensender, True Diversity	Arbeitsreichweite	60 m in gerader Linie
Bänder	UHF	Stille Kontrollfunktion	Audiocode und Rauschsperre
UHF-Frequenzbereich	580 bis 608 MHz	Integrierte Frequenzantwort	50 Hz bis 18 kHz (+/-3 dB)
Schaltung	Phasenregelkreis PLL	Integrierte THD	unter 0,5% bei 1 kHz
Merkmale	stabil, geringe Oberwellenstrahlung	Anzeige am Bedienfeld	LCD + LED
Frequenzgruppendesign	mehrere vordefinierte Gruppen kompatibel mit Nutzfrequenz	Display	Farb-LCD
Abstimmbandbreite	bis zu 50 MHz (je nach Region)	Anzeige	1 Hauptkontrolle + 4 Unterkanäle mit Farb-LCD zur Funktionsanzeige
Anzahl umschaltbarer Frequenzen	bis zu 2000 (je nach Region)	Abmessungen	205 mm (B) x 46 mm (H) x 160 mm (T)
Maximale Sendeleistung	13 dBm (je nach Region)	Gewicht	1,70 kg
Sendeleistung	bis zu 30 mW (je nach Region)	Gain-Einstellung	einstellbare Verstärkung
Frequenzgang (System)	50 Hz bis 16 kHz, flach	Stromverbrauch	unter 130 mA
Equalizer-Prozessor	7-Band einstellbar	Mitgelieferte Mikrofontypen	Ansteckmikrofon und Headset
Integriertes Antennenverteilungssystem	Reduzierung von gegenseitiger Strahlungsstörung	Kapsel	Nierencharakteristik
ACT-Funktion	drahtlose Synchronisation über Infrarotschnittstelle	Gehäuse	1U Halb-Rack
Empfangskanal	Einzelkanal	Rackohren	enthalten

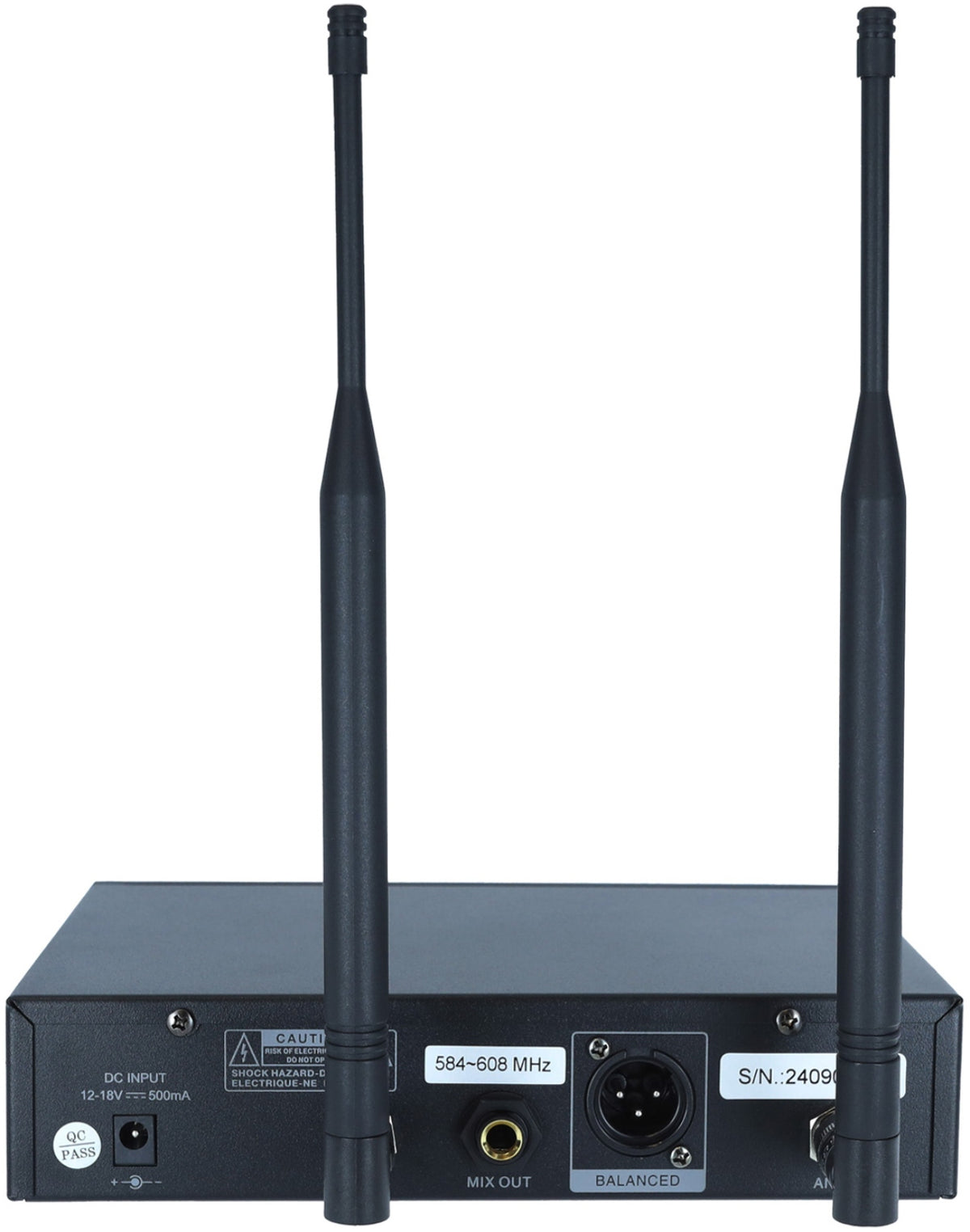

Oszillationsmodus	PLL Phasenregelkreis, Frequenzsynthese	Antennenanschlüsse	2
Modulationsmodus	FM-Modulation	Antennen	2 separate Antennen für besseren Empfang
RF-Empfindlichkeit	bei Eingang 6 dBV, S/N über 80 dB	Ausgang	1 symmetrischer XLR-Ausgang
