CopperSound Cir-Kit Breadboard Bundle Mini Boost

Ein Mini Boost im Geiste der "Electra"-Schaltungen, Clean-Version

Das Cir-Kit "Mini Boost" orientiert sich am minimalistischen Ansatz von Electra-ähnlichen Schaltungen, hier in einer Version ohne Clipping-Stufe. Die Idee ist klar: einen einfachen, musikalischen und nutzbaren Boost zu erhalten und gleichzeitig eine perfekte Basis für Experimente zu bieten. Innerhalb der Cir-Kit-Reihe gehört dieses Bundle zu den zugänglichsten Projekten: wenige Bauteile, ein übersichtlicher Signalweg und sofortige Ergebnisse, sobald die ersten Verbindungen hergestellt sind.

Für wen und in welchen Stilrichtungen macht das Mini Boost Bundle den Unterschied?

Dieses Bundle richtet sich an neugierige Gitarristen, DIY-Anfänger, die eine erfolgreiche erste Erfahrung machen wollen, aber auch an erfahrenere Musiker, die schnell eine Boost-Idee prototypisieren möchten, bevor sie eine endgültige Schaltung aufbauen. Der Mini Boost ist besonders nützlich in Blues, Rock, Indie, Country und sogar in Ambient -Kontexten, wenn man das Signal (zum Beispiel nach einem Reverb oder Delay) anheben möchte, ohne die gesamte Kette neu zu gestalten. Auf einem Pedalboard dient er sowohl als "Always-On", um mehr Durchsetzungskraft zu geben, als auch als Solo-Boost, um sich im Mix hervorzuheben.

Funktionen und Montage-Logik: lernen, testen, anpassen

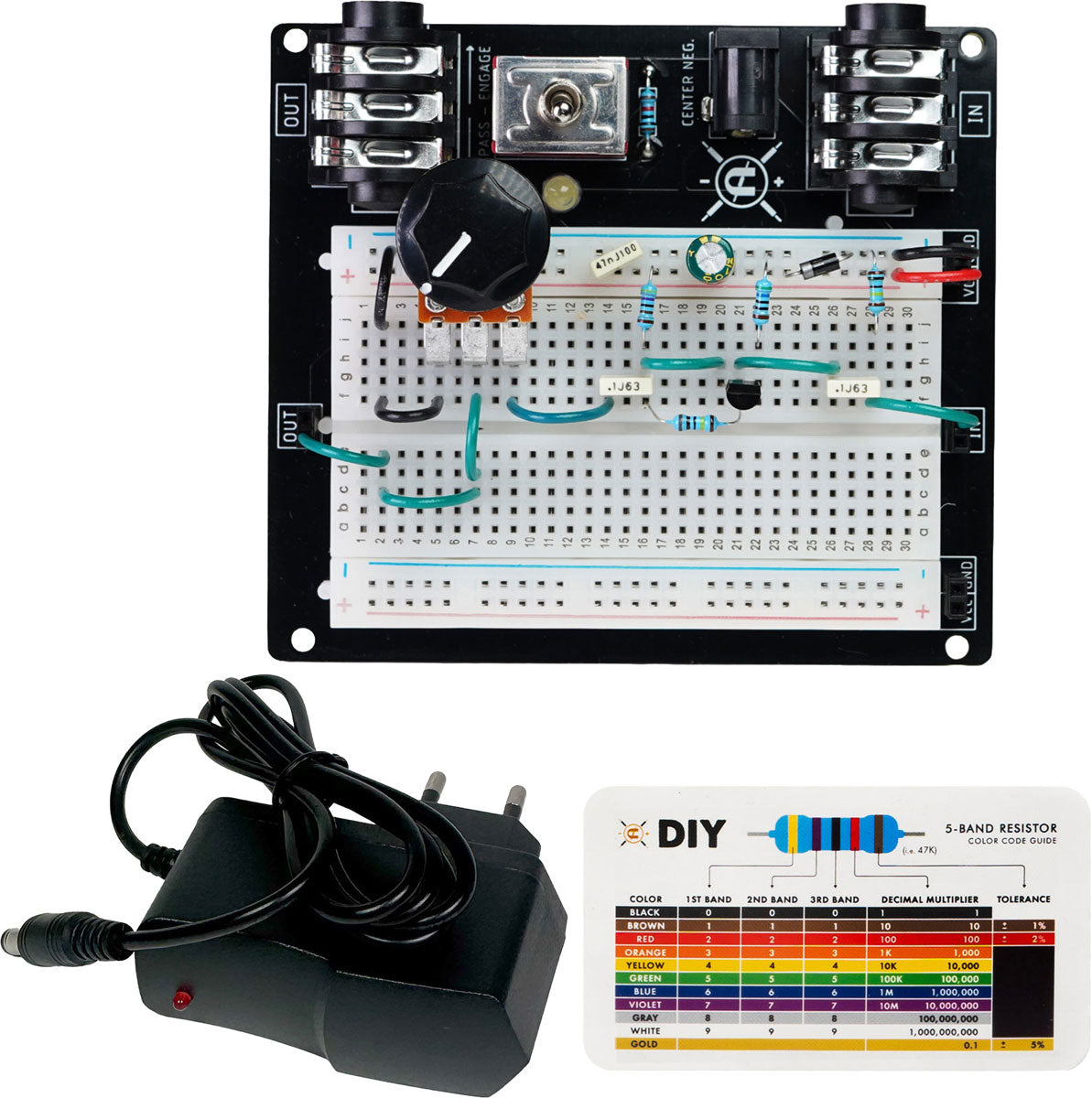

Das Cir-Kit-Prinzip macht das Breadboard konkret und plug-and-play : Sie setzen die Bauteile ein, verkabeln mit den vorgeschnittenen Drähten, schließen Gitarre und Verstärker an und testen. Das Breadboard integriert zeitsparende Elemente (Audio-Ein-/Ausgang, Stromversorgung, Bypass-Schaltung, LED), sodass Sie sich auf das Wesentliche konzentrieren können: die Rolle jedes Bauteils zu verstehen und wie sich jede Änderung klanglich auswirkt. Der Mini Boost verwendet eine Transistorstufe und eine Lautstärkeregelung (Potentiometer) zur Dosierung des Ausgangspegels. Und da alles prototypisch ist, können Sie leicht verschiedene Kondensator- oder Widerstandswerte vergleichen, um die Bassantwort, das Anschlagsgefühl oder den Headroom zu optimieren.

Wichtiger DIY-Hinweis: Montage und Tests erfolgen auf eigene Verantwortung. Nehmen Sie sich Zeit, die Bauteile und Verbindungen vor dem endgültigen Aufbau (Löten) zu überprüfen, und arbeiten Sie methodisch: Ein Breadboard belohnt Präzision.

Der Klang

Erwarten Sie einen sauberen Boost, der Ihre Gitarre und Ihren Verstärker respektiert: mehr Pegel, mehr Präsenz und ein Gefühl eines "solideren" Signals, wenn Sie eine Röhrenvorstufe oder ein bereits aktives Drive-Pedal ansteuern. Vorangeschaltet kann er den Anschlag verdichten und ein Overdrive oder einen Verstärker früher in die Sättigung bringen. Weiter hinten in der Kette dient er als neutraler Lautstärke-Booster, ohne selbst Verzerrung hinzuzufügen. Die Ansprache bleibt sehr sensitiv gegenüber Tonabnehmer-Typen (Single Coils, Humbucker) und Ihrer Anschlagdynamik: perfekt, um zu verstehen, wie ein Boost mit dem Spiel interagiert.

Technische Daten

Effekte	Boost	Art	Sektor
Technologie	Analog	Verwendung	sta_des_gui_ele

Version	Mini Boost (inspiriert von "Electra" ohne Clipping)	Ausgang	6,35 mm Klinke
Transistor	2N5088 (x1)	Stromversorgungseingang	Standard-Pedalformat, Mittelpins negativ
Diode	1N4001 (x1)	Benötigte Stromversorgung	9V DC, Polarität Mittelpins negativ
Potentiometer	B100K (x1)	Mitgeliefertes Netzteil	9V DC, bis zu 1000 mA (1A)
Instrumenteneingang	6,35 mm Klinke	Netzstrom	Eingang 100-240V AC, 50/60Hz
