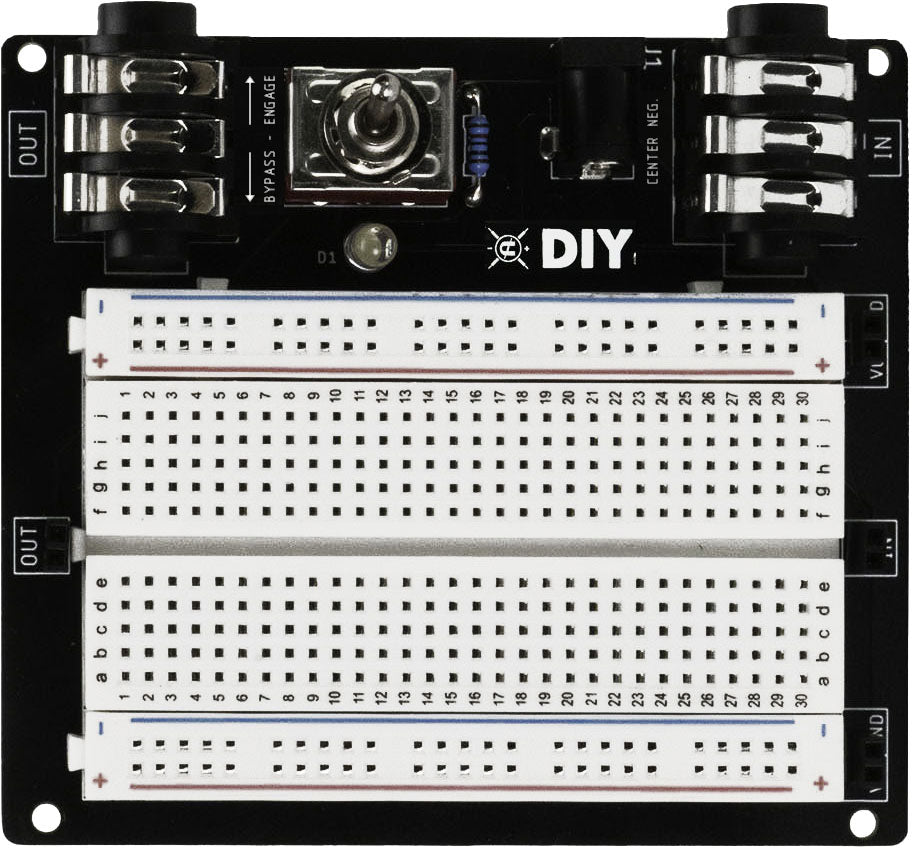

CopperSound Breadboard Mini
Estimated Shipping Widget will be displayed here!
- Dieses Produkt hat eine Garantie von 3 Jahren
Das Wesentliche zur Coppersound Breadboard Mini
Das Wesentliche zur Coppersound Breadboard Mini
- Lötfreie Prototyping-Plattform, entwickelt, um Gitarrenpedal-Schaltungen schnell zu entwerfen, zu ändern und zu testen, ohne das Lötkolben herauszuholen.
- All-in-One, anschlussbereit : integrierte Audio-Jacks, Stromanschluss, Bypass-Schalter und Status-LED bereits montiert.
- Mini-Format mit 400 Punkten (Mono) : ideal für erste Schaltungen, Boosts, einfache Overdrives, kompakte Fuzz, Buffer usw.
- Werkstatt-Ergonomie : Anschlüsse auf PCB, integrierte Pin-Header und Befestigungslöcher zur Stabilisierung des Breadboards auf der Arbeitsfläche.
Herstellerinformationen
CopperSound
------------------------
Sicherheitsbeauftragter:
Filling Distribution
E-Mail:
Adresse:
Ein Breadboard für modernes DIY-Pedal
Im DIY-Bereich ist das Breadboard das Referenzwerkzeug, um eine Schaltung lötenfrei zu prototypisieren, ein Schaltbild zu validieren, Bauteilwerte zu testen und in wenigen Minuten zu iterieren. Die Coppersound Breadboard Mini übernimmt dieses Prinzip, passt es aber an die Gitarrenwelt an: Statt provisorische Verbindungen zu basteln, haben Sie eine saubere und konsistente Basis mit Eingang, Ausgang, Stromversorgung und Bypass bereits integriert.
Diese Mini-Version ist Teil einer Produktreihe in verschiedenen Größen (Mini, Small, Medium, Large, Deluxe), um den Prototyping-Raum passend zur Komplexität Ihrer Projekte zu wählen, vom einfachen Boost bis zu dichteren Schaltungen.
Für wen ist die Coppersound Breadboard Mini gedacht?
Dieses Breadboard richtet sich an neugierige Gitarristen, Modder, Maker und Elektronik-Enthusiasten, die verstehen wollen, "was in einem Pedal passiert" und ihre eigenen Sounds bauen möchten. Es eignet sich auch sehr gut für Anfänger : Die bereits vorhandene Verkabelung vermeidet häufige Fehler beim Anschließen von Instrument, Verstärker und Stromversorgung.
In der Praxis ist es perfekt für den Werkstattgebrauch (Feinabstimmung, Bauteiltests, Vergleich von Clipping, Filterversuche), aber auch zur Vorbereitung eines Projekts, bevor es auf Streifenrasterplatine, PCB oder in ein Gehäuse übertragen wird. Es ist die fehlende Verbindung zwischen Idee und finalem Pedal, besonders wenn Sie Sounds im Blues-, Rock-, Stoner-, Lo-Fi-Bereich oder experimentellere Texturen prototypisieren wollen.
Funktionen und Design: Prototyping ohne Reibung
Die Coppersound Breadboard Mini wird vorkonfiguriert geliefert, um Ihre Testsessions zu beschleunigen: Sie verdrahten die Schaltung auf der Punktzone, schließen Ihre Gitarre und Ihren Verstärker an die Audioanschlüsse an, versorgen über den DC-Anschluss, und nutzen den Bypass-Schalter für sofortiges Umschalten zwischen dem direkten Signal und Ihrem Prototyp. Die Status-LED bietet eine klare Orientierung, unverzichtbar bei aufeinanderfolgenden Änderungen und Vergleichen.
Ein weiteres praktisches Detail: Die integrierten Pin-Header erleichtern Verbindungen zu den Stromschienen und Signalpunkten, um eine übersichtlichere und sauberere Verkabelung zu gewährleisten. Schließlich ermöglichen die Befestigungslöcher die Fixierung der Basis auf einem Brett oder einer Werkbank - ein echter Vorteil beim Umgang mit Bauteilen, Multimeter-Messungen oder Tests mit Spiellautstärke.
Der Klang
Die Coppersound Breadboard Mini ist kein Effektpedal im eigentlichen Sinne: Sie "klingt" nicht anstelle Ihrer Schaltung. Ihr Nutzen liegt gerade darin, eine stabile und konsistente Testumgebung zu bieten, damit Sie die Auswirkungen Ihrer Entscheidungen (Kondensatorwerte, Diodentyp, Transistorpolarisation, Netzfilterung usw.) möglichst klar hören können.
Dank des Bypass können Sie sofortige und objektive Vergleiche machen: gleiche Spielstärke, gleicher Verstärker, gleiche Gitarre und ein sofortiger Wechsel zwischen dem Direktsound und Ihrem Aufbau. Es ist das ideale Werkzeug, um die Dynamik eines Overdrives zu verfeinern, eine Klangregelung auszubalancieren, den Bass einer Fuzz zu kontrollieren oder das Grundrauschen vor dem Schritt "Pedal im Gehäuse" zu überprüfen.
Technische Daten
| Art | Sektor | Verwendung | pedalboard |
| Version | Mini | DC-Buchsenformat | 2,1 mm (Standard "Boss Style") |
| Kapazität | 400 Punkte | Netzteil | nicht enthalten |
| Konfiguration | Mono | Elektronische Bauteile und Verkabelungskabel | nicht enthalten |
| Aufteilung | 300 Punkte (Terminalbereich) + 100 Punkte (Stromschienen) | Benötigte Versorgung | 9V DC mit negativem Zentrum über 2,1 mm DC-Buchse |
| Audio-Eingang | integrierter 6,35 mm Jack | Spannungskompatibilität (LED-Anzeige) | Die LED mit Strombegrenzungswiderstand erlaubt Betrieb bis zu 18V (tatsächlich nutzbare Spannung abhängig von der prototypisierten Schaltung) |
| Audio-Ausgang | integrierter 6,35 mm Jack | Eigenverbrauch der Plattform | ca. 2 bis 5 mA (LED) |
| Stromversorgungseingang | DC-Buchse mit negativem Zentrum | Gesamtverbrauch | abhängig von der prototypisierten Schaltung |
Das könnte Ihnen auch gefallen
Behringer
Bass Brassmaster Fuzz

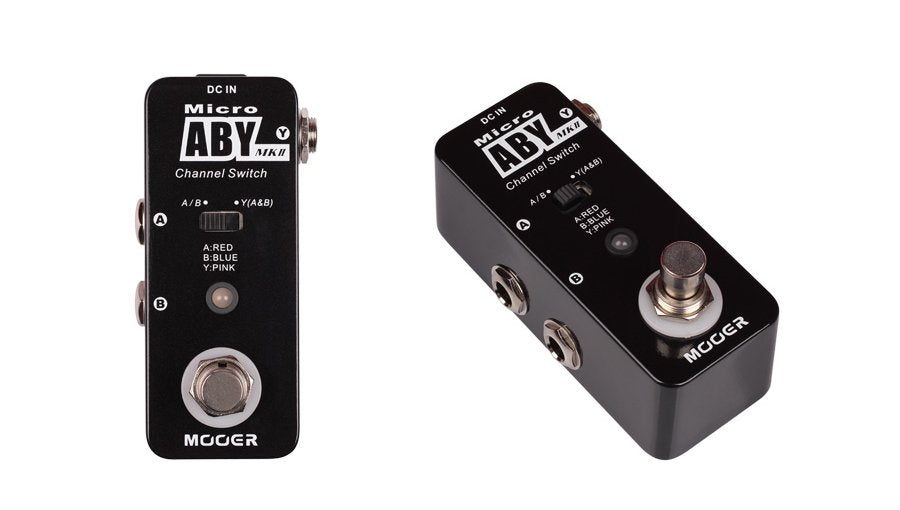

Mooer
Micro Aby MK Ii

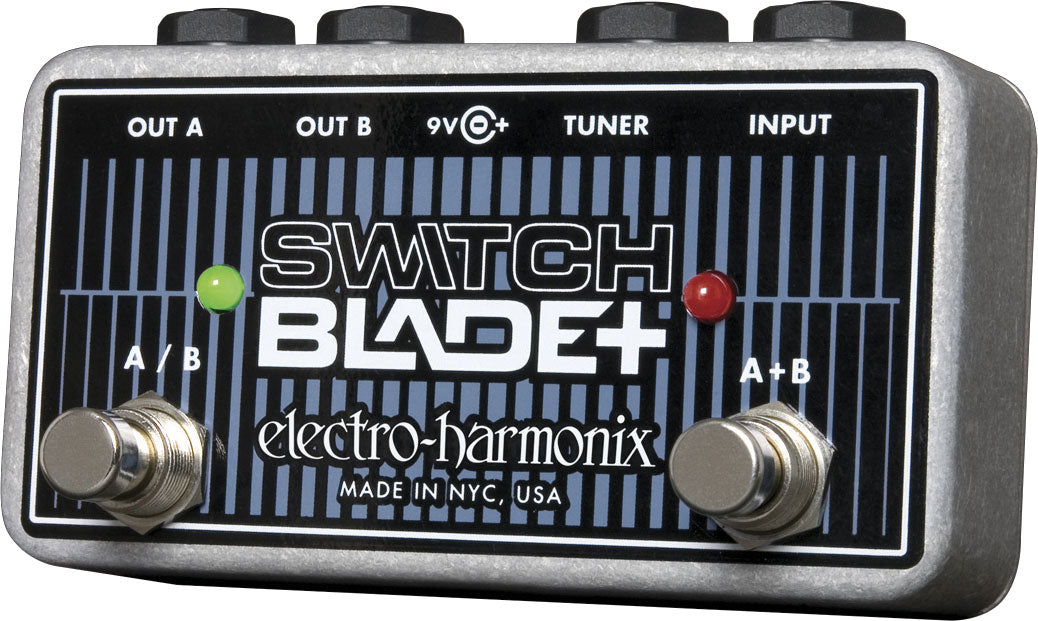

Electro Harmonix
Nano Switchblade +
Mooer
Bass Sweeper

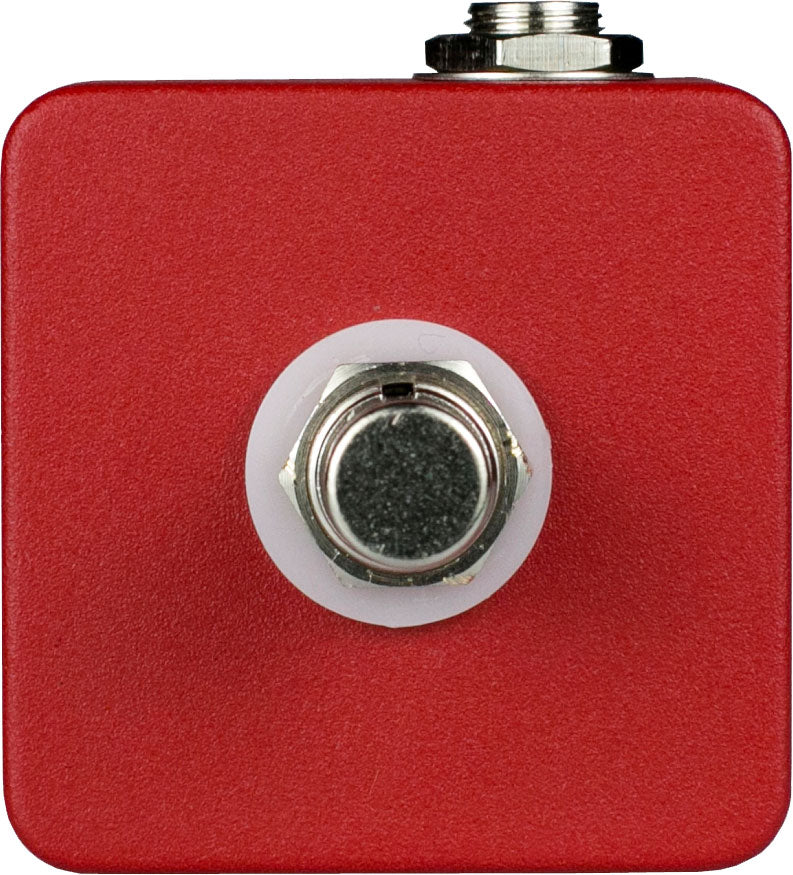

Jhs Pedals
Red Remote

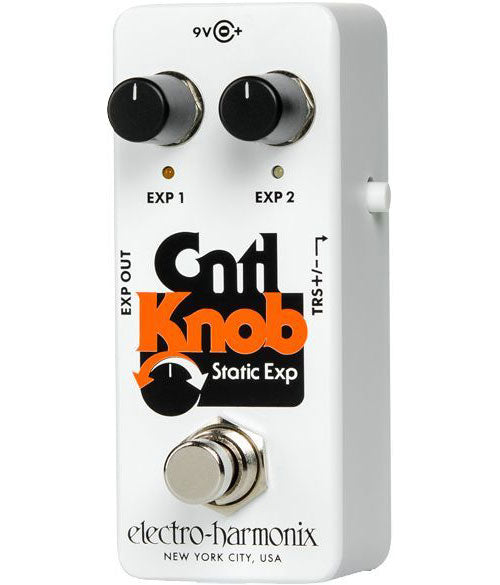

Electro Harmonix
CNTL Drehknopf
Digitech
FS3X
Electro Harmonix
NANO BALLS DISTORTION PHASER
Häufig gestellte Fragen
Funktioniert die CopperSound Breadboard Mini mit einer Standard-Pedalversorgung?
Die erforderliche Versorgungsspannung beträgt 9 V DC mit Mittelmabel negativ über eine 2,1 mm Buchse im "Boss-Stil". Die LED kann bis zu 18 V betrieben werden, aber die nutzbare Spannung hängt vom prototypischen Schaltkreis ab.
Wie viele Prototyping-Punkte sind verfügbar?
Die Plattform bietet insgesamt 400 Punkte: 300 Punkte im Terminalbereich und 100 Punkte, die für die Versorgungsschienen vorgesehen sind.
Sind die Klinkenbuchsen und der Bypass bereits integriert?
Der Mono-Eingang und -Ausgang über 6,35 mm Klinke sind integriert, ebenso eine DC-Buchse und ein Bypass-Schalter. Eine Status-LED zeigt den Betriebszustand während der Tests an.
Kann sie verwendet werden, um eine DIY-Fuzz oder einen Overdrive zu testen?
Diese Mini-Version ermöglicht das Testen von Bauteilwerten, Clipping-Dioden oder die Polarisation eines Transistors ohne Löten. Der Bypass erleichtert den direkten Vergleich zwischen dem unveränderten Signal und der zusammengeschalteten Schaltung.
Welche Komponenten werden mit der Breadboard Mini geliefert?
Es sind keine elektronischen Bauteile oder Anschlusskabel enthalten. Die integrierten Stiftleisten erleichtern jedoch die Verbindung zur Stromversorgung und den Signalpunkten.
