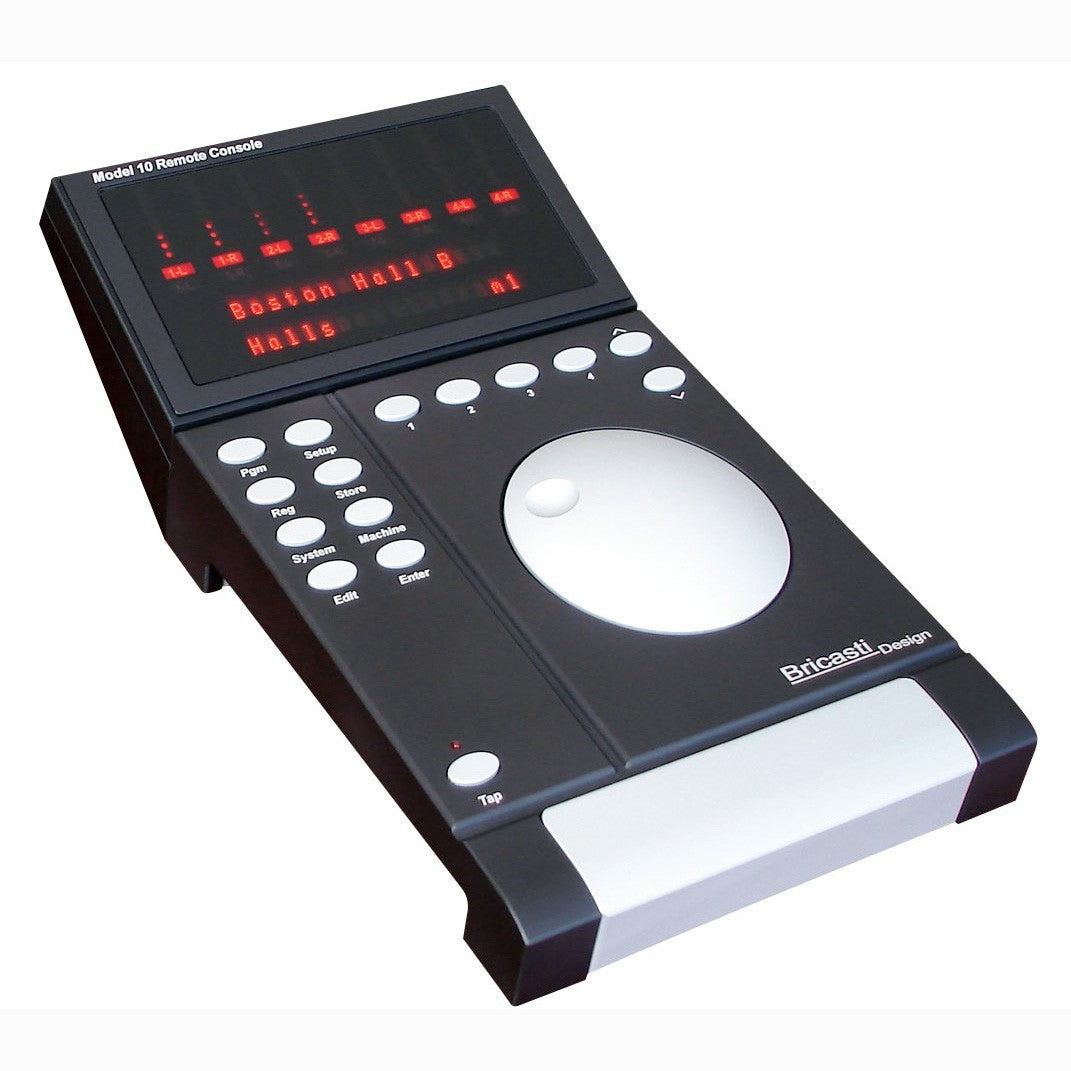

Bricasti Design M10

Eine logische Erweiterung des M7: Multi-Geräte-Steuerung im Studio-Umfeld

Die Bricasti M10 wurde entwickelt, um einer Studiound Postproduktionsrealität gerecht zu werden: Wenn mehrere M7 oder M7M im selben Rack verkabelt sind, wird die Steuerung am Frontpanel unpraktisch. Anstatt eine Netzwerkschicht mit Konfiguration hinzuzufügen, basiert die M10 auf einer seriellen Verbindung mit einer Durchschleiflogik, um die Steuerung zu zentralisieren und einen direkten Workflow zu erhalten. Das Ziel ist klar: die M7-Erfahrung (Bildschirm, Navigation, Einstellungslogik) wiederherzustellen und gleichzeitig die Geräteverwaltung hinzuzufügen, um Zeit zu sparen, ohne die Gewohnheiten zu ändern.

Für wen und für welche Anwendungen?

Die M10 richtet sich an Studios, die eine oder mehrere Bricasti M7/M7M Reverbs nutzen, sowie an Regien, die schnell Einstellungen abrufen, zwischen Geräten wechseln und eine konsistente Ergonomie über die gesamte Kette bewahren müssen. Sie eignet sich besonders für Rack-Konfigurationen, die vom Hörplatz entfernt sind, für Installationen mit mehreren Einheiten (z. B. Reverbs, die verschiedenen Quellen zugeordnet sind) und für Workflows, bei denen jegliche Konfigurationskomplexität vermieden werden soll. Die Möglichkeit, gleichzeitig vom Frontpanel des M7 oder von der M10 aus mit Sperrfunktion zu steuern, erleichtert auch die Zusammenarbeit mehrerer Personen (Ingenieur, Assistent, Operator) ohne Risiko unbeabsichtigter Bedienungen.

Anschlüsse, Geräteauswahl und Bedienkomfort

Serielle Langstreckenverbindung ohne Netzwerkanforderungen

Die M10 wird über eine R5422 9-polige Verbindung an das erste M7-Seriellkabel angeschlossen. Ein 10-Meter-Kabel wird mitgeliefert, und die Konfiguration ist kompatibel bis zu 30 Metern (Typ 480L). Der Ansatz bleibt bewusst einfach: keine praktischen Entfernungsbegrenzungen im Alltag und keine IP-Adresskonfiguration. Für längere Distanzen kann eine zusätzliche Stromversorgung für die M10 erforderlich sein.

"Loop thru"-Durchschleifkette zum Hinzufügen von M7

Das Prinzip ist direkt: Die M10 wird an das erste Gerät angeschlossen, dann wird die serielle "loop thru"-Kette genutzt, um das zweite, dritte usw. Gerät anzuschließen. Diese Verkabelungsmethode ist so konzipiert, dass sie bei wachsendem Gerätepark leicht erweiterbar ist und eine übersichtliche Topologie im Rack bewahrt.

Multi-Geräte-Verwaltung: dedizierte Tasten, Drehregler und Direktzugriff

Die Geräteauswahl erfolgt über eine dedizierte Gerätetaste an der M10. Ein Druck ermöglicht das "Umschalten" oder "Schritt-für-Schritt"-Bedienen für 2 M7. Für weitergehende Bedienung kann die Gerätetaste gedrückt gehalten und der Drehregler genutzt werden, um durch die Geräte zu blättern - praktisch zur Steuerung von mehr als 2 Einheiten. Außerdem gibt es einen Direktzugriff: Gerätetaste + Tasten 1 bis 4 zum sofortigen Aufrufen eines beliebigen Geräts sowie Auf-/Ab-Tasten zum Wechseln der Bank, was die Steuerung über 4 M7 hinaus erweitert.

Beibehaltung der M7-Oberfläche, minimale Einarbeitung

Der gleiche klare und gut lesbare Bildschirm wie beim M7 wird verwendet, mit derselben Benutzeroberflächenlogik. Die M10 ergänzt lediglich Tasten für Geräte und Konfiguration - somit bleibt die Bedienung konsistent, ideal für schnelles Arbeiten in Sessions mit vertrauter Navigation und Einstellung.
