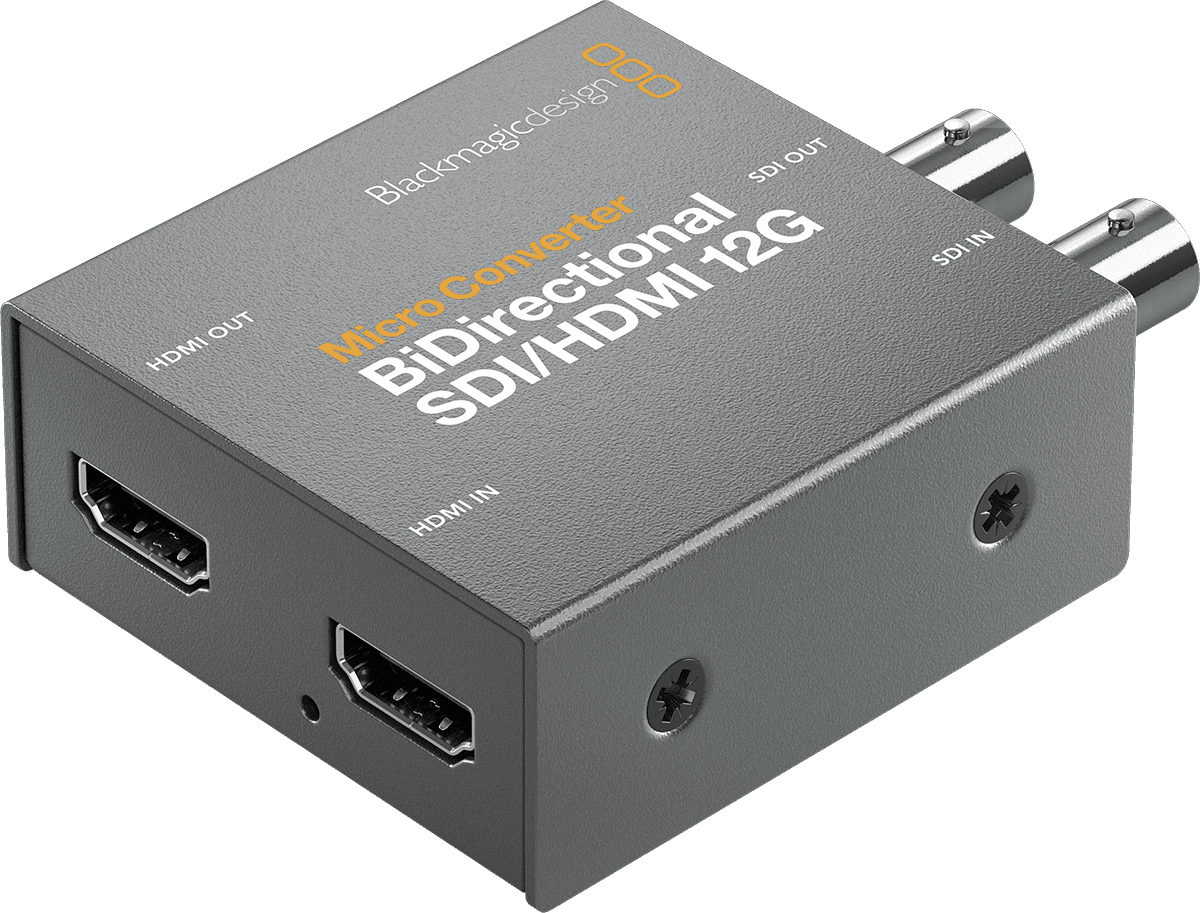

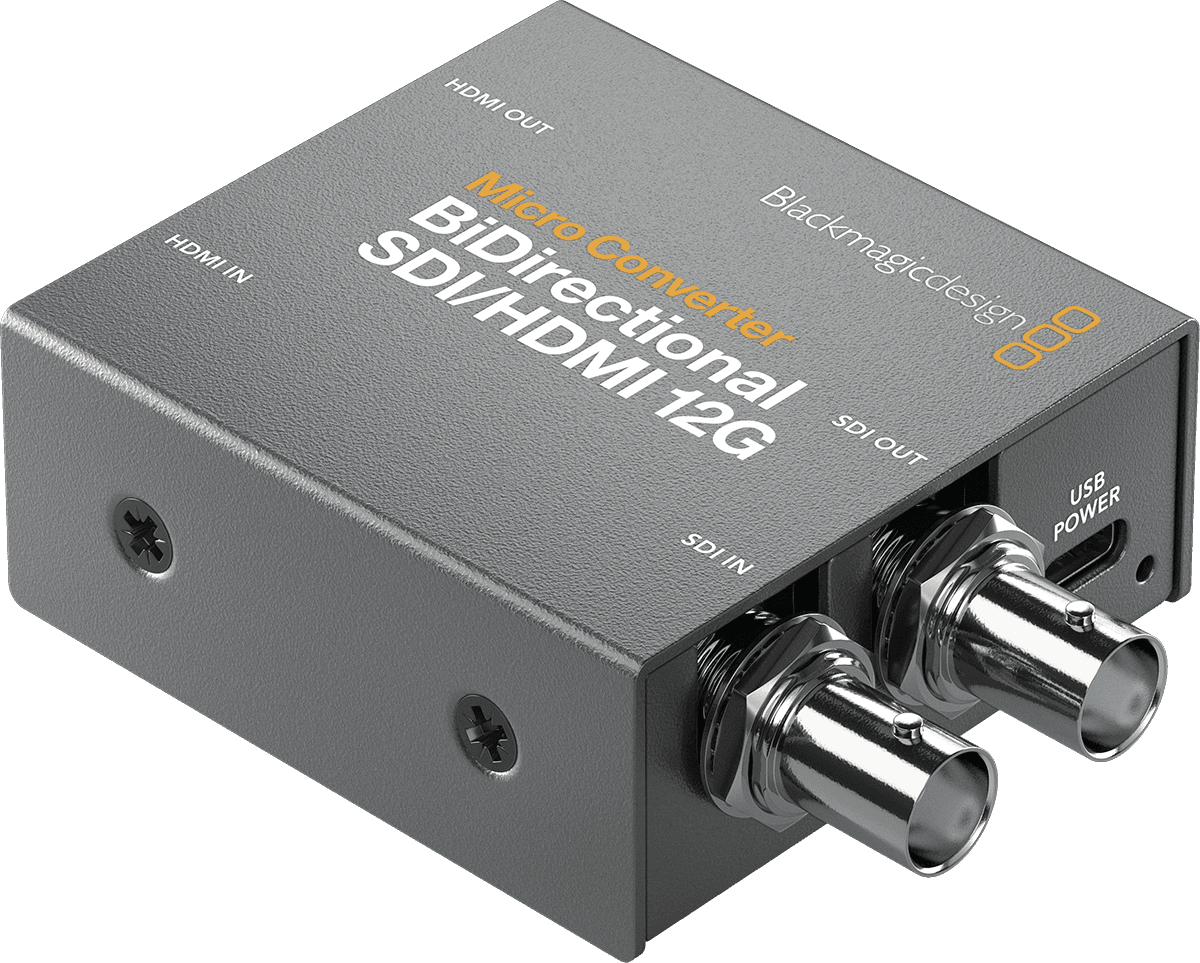

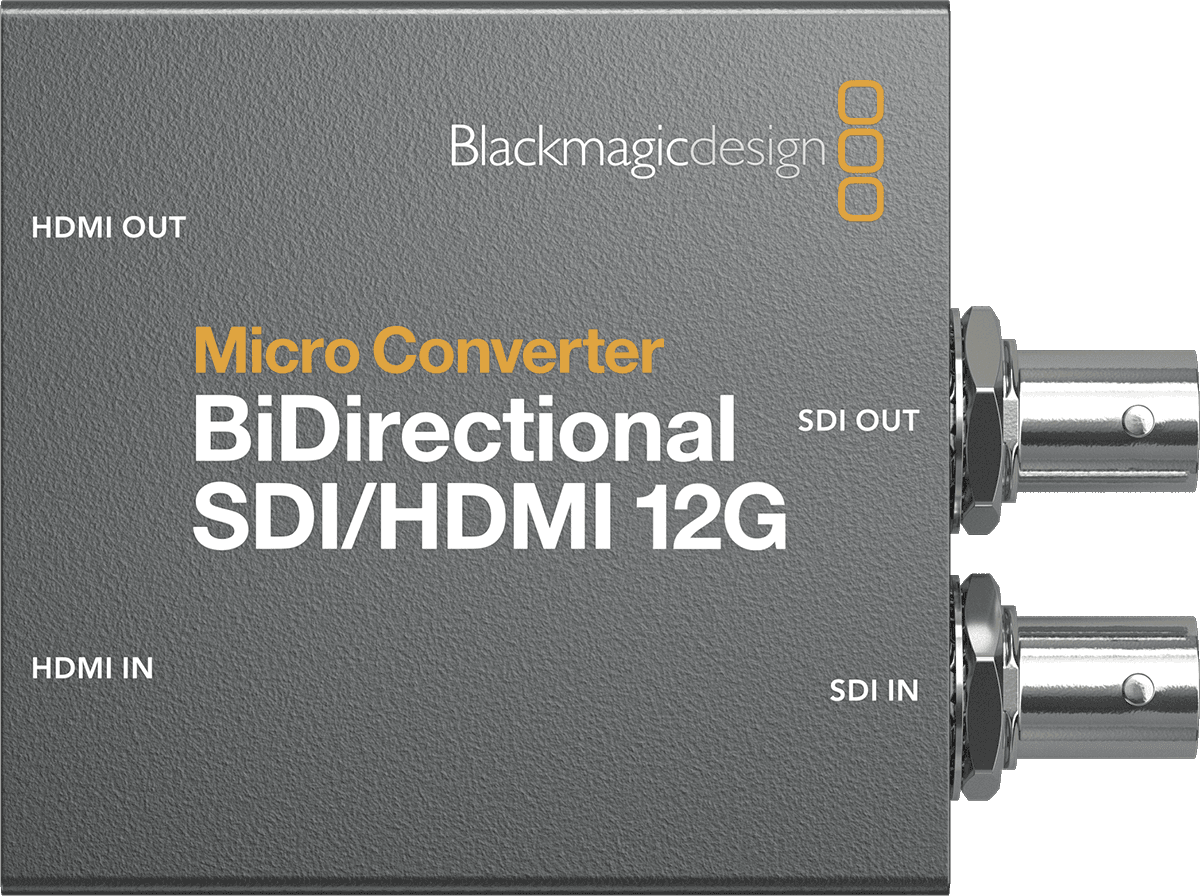

Blackmagic Design Micro Converter bidirektional SDI/HDMI 12G PSU

Von 3G bis 12G: ein Micro Converter für Ultra HD und 4K DCI

Der Micro Converter BiDirectional SDI/HDMI 12G folgt der Entwicklung moderner Video-Workflows: Während 3G-Konverter hauptsächlich HD-Anforderungen abdeckten, ermöglicht der Wechsel zu 12G-SDI die Übertragung von Ultra HD und 4K DCI Signalen über eine einzige SDI-Verbindung, bei gleichzeitiger großer Kompatibilitätsflexibilität. Der Vorteil ist zweifach: Vereinfachung der Verkabelung und sichere Integration zwischen SDI-Broadcast-Geräten und gängigeren HDMI-Lösungen (Monitore, Recorder, Kontrollbildschirme).

Sein Ansatz "zwei Konverter in einem" (SDI zu HDMI und HDMI zu SDI gleichzeitig) macht ihn besonders relevant in Produktionsketten, in denen Formate, Framerates und Standards von Auftrag zu Auftrag variieren können. Die automatische Format-Erkennung trägt dazu bei, die Einrichtungszeit zu verkürzen und Fehler bei Quellenwechseln zu minimieren.

Für welche Anwendungen: Dreh, Live, mobile Regie, Ausstrahlung

Der Micro Converter BiDirectional SDI/HDMI 12G richtet sich an Anwender, die Kameras, Mischer, Recorder und Monitore in heterogenen Umgebungen zusammenbringen müssen. Beim Dreh ermöglicht er beispielsweise die Konvertierung eines HDMI-Ausgangs zu SDI für die saubere Übertragung über lange Distanzen, während gleichzeitig ein HDMI-Ausgang für lokales Monitoring verfügbar bleibt. Im Live- und Eventbereich wird er zu einem unverzichtbaren Verbindungstool zwischen einer HDMI-Quelle (kompakte Kamera, Computer, Player) und einer SDI-Infrastruktur (Regie, Verteilungsraster, Konverter, Matrix).

Sein Micro-Format und der geringe Stromverbrauch erleichtern die Integration in ein leichtes Rack, einen Flycase, einen Streaming-Koffer oder direkt am Set. Außerdem ist es eine sehr praktische Lösung für Dienstleister, die kurzfristige Anforderungen bewältigen müssen: unerwartete Formate, zu versorgende HDMI-Bildschirme oder eine bestehende SDI-Kette, die ohne Neukonfiguration der Regie erhalten bleiben soll.

Konvertierung, Integration und Einstellungen: Präzision, LUT und Kamerasteuerung

12G-SDI und HDMI 2.0 Konvertierung: erweiterte Kompatibilität und automatische Erkennung

Die Konvertierung unterstützt ein breites Spektrum an Standards von SD bis Ultra HD und 4K DCI mit Multi-Rate-Management (270 Mb, 1.5G, 3G, 6G, 12G). Die automatische Umschaltung und Format-Erkennung (SD, HD, 2K DCI, Ultra HD, 4K DCI) erleichtern den Einsatz an Sets mit mehreren Quellen. Die Unterstützung der A/B-Level (automatisch am 3G-SDI Eingang und auswählbar am Ausgang) ist ein wichtiger Punkt, um mit SDI-Implementierungsvariationen kompatibel zu bleiben.

Farbgenauigkeit und Kalibrierung: 33-Punkt-LUT ladbar

Um den Anforderungen an Monitoring und Rendering gerecht zu werden, wird die Farbgenauigkeit mit 4:2:2 und der Farbraum in YUV angegeben. Die Möglichkeit, eine 33-Punkt-LUT über ein Dienstprogramm zu laden, erleichtert das Angleichen der Anzeige an eine Dreh- oder Ausstrahlungsumgebung, sei es für Look-Kontrolle, schnelles Matching oder Anpassung an eine Produktions-Pipeline.

Steuerung, Tally und Updates via USB Typ C

Der USB Typ C Anschluss dient sowohl zur Stromversorgung, Konfiguration als auch für Firmware-Updates. Das Gerät unterstützt die bidirektionale Konvertierung mit Kamerasteuerung und Tally für Blackmagic Camera, was die Integration in Multi-Kamera-Setups vereinfachen kann. Die Einstellungen erfolgen über ein Dienstprogramm für MacOS und Windows, um das Verhalten des Konverters anzupassen und die Firmware aktuell zu halten, ohne die Regie stillzulegen.

Technische Daten

Mitgeliefertes Zubehör	Externes Netzteil	Ausgänge	HDMI, 1x SDI
Kategorie	SDI-Konverter	Netzteil	Externe Stromversorgung
Netzteil erforderlich	Ja	Verbrauch	2.5 W
maximale Datengenauigkeit	4K/60	Gewicht (kg)	174 g
Art	Video	Maße (mm)	81 x 59 x 25
Eingänge	HDMI, 1x SDI

SDI Videoeingänge	1	Automatische SDI Umschaltung	Erkennung von SD, HD, 2K DCI, Ultra HD, 4K DCI; A/B-Level automatisch am 3G-SDI Eingang und auswählbar am Ausgang
SDI Videoausgänge	entsprechen automatisch dem HDMI-Eingang	SDI Farbgenauigkeit	4:2:2; 33-Punkt-LUT ladbar via Dienstprogramm
HDMI 2.0 Videoeingänge	1 x Typ A	SDI Farbraum	YUV
HDMI 2.0 Videoausgänge	1 x Typ A	SD Video-Standards	525i59.94 NTSC, 625i50 PAL
Updates, Konfiguration und Stromversorgung	USB Typ C	HD Video-Standards	720p50/59.94/60; 1080p23.98/24/25/29.97/30/47.95/48/50/59.94/60; 1080PsF25/29.97/30; 1080i50/59.94/60
Synchronisation	Ja	2K Video-Standards	2Kp23.98/24/25/29.97/30/47.95/48/50/59.94/60 DCI; 2KPsF25/29.97/30 DCI
SDI Datenraten	270 Mb, 1.5G, 3G, 6G, 12G	Ultra HD Video-Standards	2160p23.98/24/25/29.97/30/47.95/48/50/59.94/60
Multi-Rate Unterstützung	automatische Erkennung von SD, HD, 2K, Ultra HD und 4K	4K Video-Standards	4Kp23.98/24/25/29.97/30/47.95/48/50/59.94/60 DCI
SDI Konformität	SMPTE 259M, 292M, 296M, 424M, 425M, 2081-1, 2081-10, 2082-1, 2082-10, 2084, 2108-1	HDMI Video-Standards	SD 525i59.94 NTSC, 625i50 PAL; 720p50/59.94/60;
SDI Videoanschlüsse	schaltbar SD, 720p, 1080i, 1080p, 2K DCI, Ultra HD, 4K DCI
