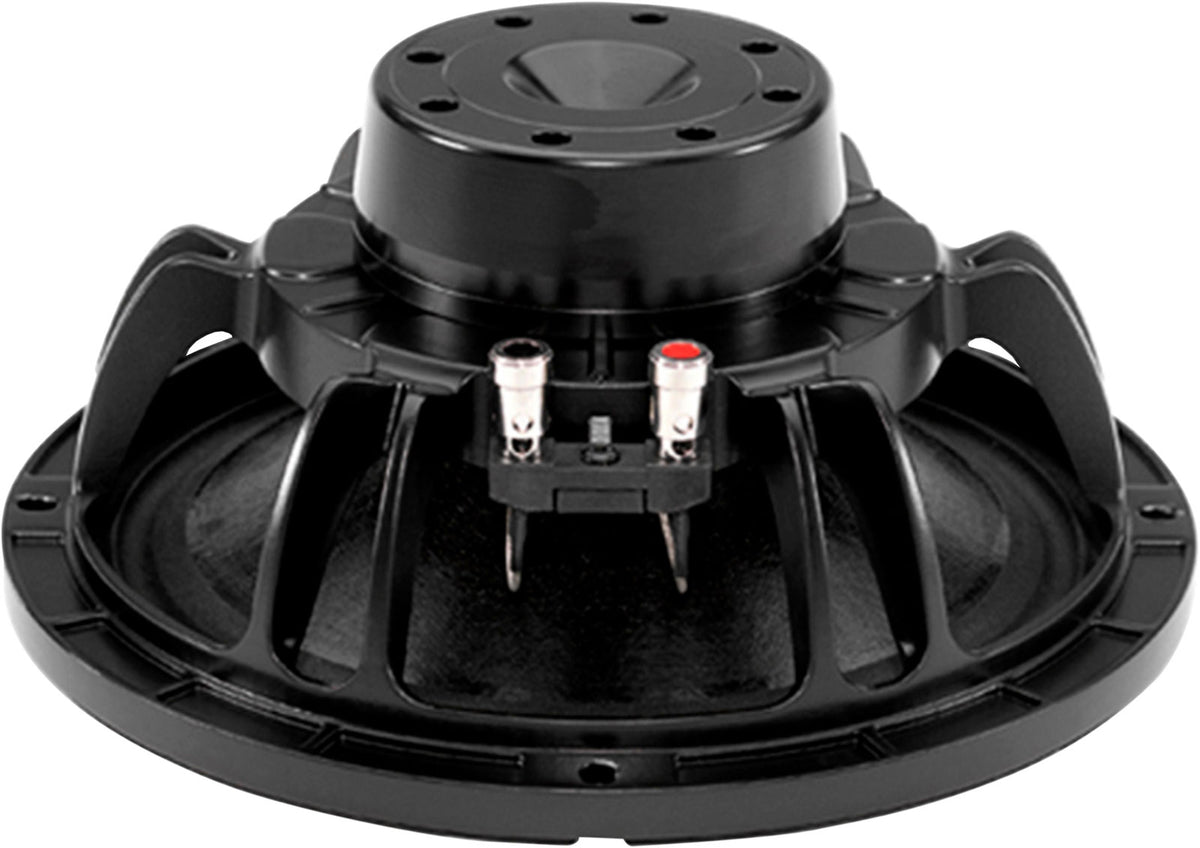

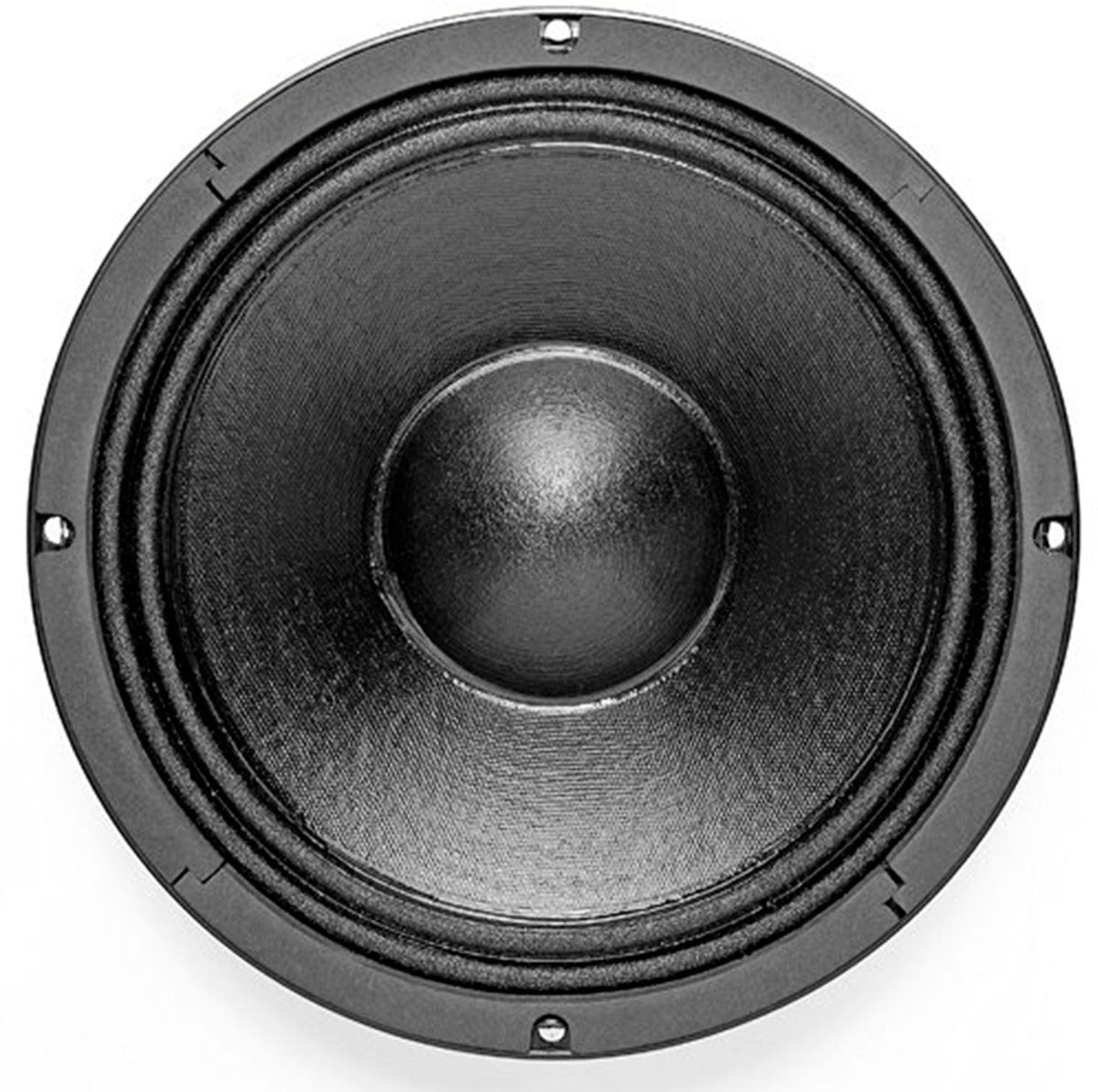

B&C Speakers 10NDL64 16 Ohms

Ein moderner 10-Zoll-Lautsprecher für kompakte Gehäuse und hohen Wirkungsgrad

Der B&C 10NDL64 16 gehört zur Kategorie der Tiefmittelton-/Mitteltonlautsprecher mit 10 Zoll (25 cm), ein sehr beliebtes Format für vielseitige Lautsprecherkonstruktionen: ausreichend Volumen für einen soliden Bassbereich, dabei eine lebendige und klare Mitteltonwiedergabe. Das Design legt den Fokus auf Effizienz und Integration bei geringem Volumen, mit einer empfohlenen Gehäusegröße von 26 Litern und einer Abstimmung bei 62 Hz, was die Umsetzung kompakter Systeme erleichtert, ohne die Projektion zu beeinträchtigen.

Dank seines Neodym-Magneten richtet sich dieses Modell auch an Konfigurationen, bei denen Gewicht und Platz eine Rolle spielen: Bühnenmonitore, mobile Lautsprecher, modulare Systeme oder DIY-Projekte mit Schwerpunkt auf Transportfähigkeit. Der angegebene Frequenzbereich (50 Hz bis 3 kHz) unterstreicht seine Bestimmung: einen soliden und sauberen Tiefmitteltonbereich zu liefern und gleichzeitig hoch genug zu kommen für effektive Filterungen in Verbindung mit Horn oder Kompressionstreiber.

Für wen ist dieser Lautsprecher geeignet und für welche Anwendungen?

Der 10NDL64 16 richtet sich an Anwender, die einen professionellen Lautsprecher für den Bau oder die Reparatur von PA-Lautsprechern suchen: Dienstleister, Techniker, Hersteller, erfahrene Bastler und Lautsprecher-Enthusiasten. Mit seiner Empfindlichkeit von 97 dB (1 W/1 m) und einer Belastbarkeit von 500 W AES eignet er sich besonders für Lautsprecher, bei denen ein hohes Pegelniveau und eine gute Dynamikreserve gewünscht sind, ohne die Verstärkung überdimensionieren zu müssen.

Er findet natürlich seinen Platz in einem Zwei-Wege-System (10 Zoll + Kompressionstreiber) für Anwendungen wie Bühnenmonitor, kleine Frontbeschallung oder vielseitige Lautsprecher für Stimme und Instrumente. Ebenso kann er in Mehrwege-Systemen eingesetzt werden, bei denen der 10-Zoll-Lautsprecher die Rolle des Tiefmitteltons/Mitteltons übernimmt, insbesondere wenn das Ziel die Verbesserung der Sprachverständlichkeit und der Attacke (Snare, Gitarre, Stimme) bei gleichzeitig robustem Bassfundament ist.

Konstruktion, Komponenten und Schlüsselfaktoren für eine kontrollierte Wiedergabe

Schwingspule 64 mm: Leistungsfestigkeit und Kontrolle

Die 64 mm (2,5 Zoll) Schwingspule mit Aluminiumdraht ist eine gängige Wahl bei PA-Lautsprechern, die ein gutes Gleichgewicht zwischen thermischer Belastbarkeit, Reaktionsfähigkeit und bewegter Masse anstreben. In Kombination mit 500 W AES ermöglicht sie dauerhafte hohe Pegel, vorausgesetzt, die Gehäusebelastung und Filterung sind auf das System abgestimmt.

Neodym: Kompaktheit und einfache Integration

Der Neodym-Magnet trägt dazu bei, das Gesamtgewicht (2,9 kg) gering zu halten und dennoch eine effiziente Motorik zu gewährleisten. Das ist ein klarer Vorteil für tragbare Lautsprecher und Konfigurationen mit mehreren Treibern: jedes eingesparte Kilogramm erleichtert die Handhabung, reduziert die Belastung der Konstruktion und verbessert die Alltagstauglichkeit.

Doppelte Rollensicke und Xmax von 6 mm: mechanische Belastbarkeit

Die doppelte Rollensicke und der Xmax von 6,0 mm sorgen für Stabilität der bewegten Masse, was wichtig ist, wenn der 10-Zoll-Lautsprecher einen kräftigen Tiefmittelton mit hohem Pegel liefern soll. Dieser Ansatz zielt auf eine sauberere Wiedergabe bei hohen Lautstärken ab, mit vorhersehbarem Verhalten bei Transienten und besserer Kontrolle bei starker Beanspruchung.

Behandelter Konus und auf Zuverlässigkeit ausgelegte Konstruktion

Der exponentielle Konus ist mit einer wasserabweisenden Beschichtung vorne und hinten versehen, ein wichtiger Vorteil für intensive Einsätze (Transport, Feuchtigkeitsschwankungen, Bühnenbedingungen). Die einfache Zentrierspinne ergänzt das System mit einer effizienten Architektur, die auf Leistung und Zuverlässigkeit für den regelmäßigen Gebrauch ausgelegt ist.

Integrationsempfehlung: empfohlenes Volumen und Abstimmung

Die Empfehlung von 26 Litern mit einer Abstimmung bei 62 Hz gibt eine klare Richtung für die Gehäuseentwicklung vor. Das ist ein Pluspunkt für DIY-Projekte: man startet mit einer realistischen und quantifizierten Basis, die mit der Resonanzfrequenz (Fs 56 Hz) und den Qts-Parametern (0,26) übereinstimmt. Je nach Zielsetzung (mehr Punch, mehr Tiefgang, Optimierung des Ports, Wahl der Filterung) dienen diese Angaben als Referenz zur Feinabstimmung, wobei der Geist des Modells erhalten bleibt: Wirkungsgrad, Sauberkeit und Effizienz im Tiefmitteltonbereich.

Technische Daten
