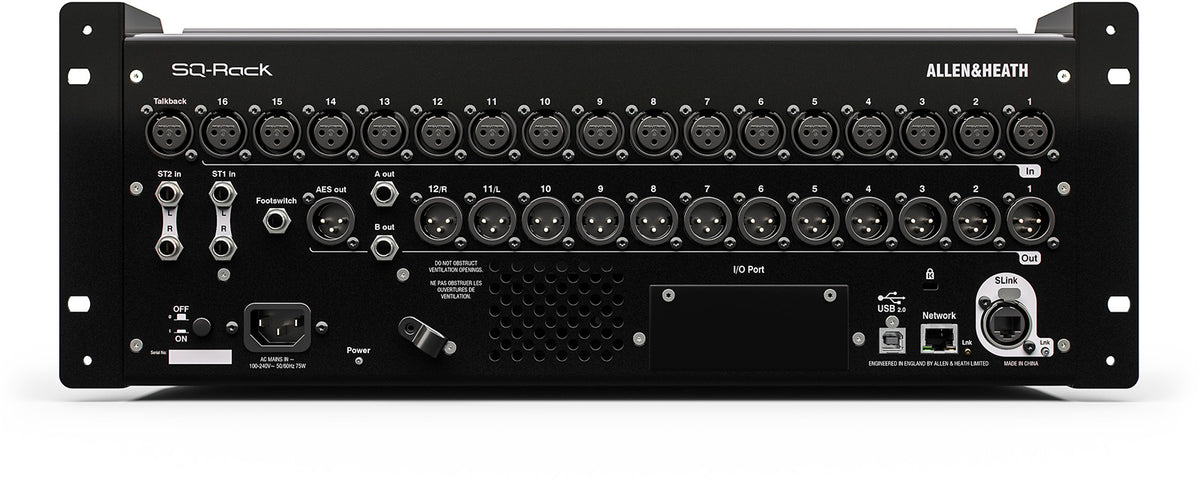

Allen & Heath SQ-RACK

Ein kompaktes Mischpult, geboren aus dem Erbe von Allen & Heath dLive

Die Allen & Heath SQ Serie setzt die professionelle digitale Lösungslinie der Marke fort, indem Technologien aus der dLive-Reihe übernommen und in ein kompaktes, robustes und feldorientiertes Format integriert werden. Als vielseitiger Referenzpunkt für moderne Setups positioniert, zielt die SQ auf ein Gleichgewicht zwischen Verarbeitungskapazität, sofortiger Ergonomie und einfacher Integration in bestehende digitale Audioinfrastrukturen ab.

Für welche Anwendungen und Nutzerprofile ist die SQ-Serie ideal?

Entwickelt für anspruchsvolle Toningenieure und Techniker, erfüllen die SQ-Mischpulte die Anforderungen von Live-Auftritten (Konzerte, Tourneen, Monitore), Broadcast und AV sowie Firmenveranstaltungen, bei denen Zuverlässigkeit und schnelle Bedienbarkeit entscheidend sind. Ihre Architektur erleichtert die Verwaltung komplexer Bühnen, bleibt dabei aber intuitiv genug, um Soundchecks, Szenenwechsel und Monitoring-Anpassungen effizient und auch unter Zeitdruck durchzuführen.

Leistung, Ergonomie und Aufnahme: die Stärken, die den Unterschied machen

XCVI 96 kHz Motor und reaktives Mixing

Im Herzen der SQ sorgt der FPGA XCVI 96 kHz Prozessor für hochauflösende Verarbeitung mit einer Latenz unter 0,7 ms. Das Mischpult bietet 48 Eingangskanäle und 36 Ausgangsbuss, darunter 12 konfigurierbare Stereo-Mixes, um präzise Routings für Front- und Bühnenmonitore zu erstellen. Diese Architektur passt sowohl zu dichten Bühnen als auch zu Setups, bei denen Klarheit und Quellentrennung Priorität haben.

Ein Workflow, der für Profis entwickelt wurde

Die Benutzeroberfläche kombiniert einen 7-Zoll kapazitiven Touchscreen mit physischen Bedienelementen (hintergrundbeleuchtete Drehregler, zuweisbare Tasten), um eine direkte, schnelle und zuverlässige Kontrolle zu gewährleisten. Die Anpassung der Kanäle (Namen, Farben, Organisation) ermöglicht eine sofortige Orientierung, während die Funktion " Channel to All " den Zugriff auf alle Sends eines Kanals mit einer Geste erleichtert - ein echter Zeitgewinn bei Live-Events und Proben.

In-Ear-Monitoring und kontrollierte Bühnenmonitore

Mit seinen 12 konfigurierbaren Stereo-Mixes ist die SQ besonders stark im Bühnenmonitoring und In-Ear-Monitoring. Jeder Mix verfügt über geeignete Equalizer-Werkzeuge (parametrisch und grafisch), um schnell einen komfortablen und verständlichen Monitor-Mix zu formen, Hörermüdung zu reduzieren und die Balance während der Show stabil zu halten.

RackExtra Effekte, DEEP Plugins und SQ-Drive Aufnahme

Die SQ-Serie integriert 8 Stereo-Effektmotoren mit dedizierten Returns, inklusive der RackExtra-Bibliothek (Reverbs, Delays, Modulationen), um den Mix ohne externe Geräte zu bereichern. Die DEEP Plugins, direkt in die Kanäle integriert, bieten Studio-ähnliche Bearbeitungen (Kompressoren, Vorverstärker) ohne Latenz oder komplizierte Einrichtung.

Für Aufnahme und Produktion ermöglicht SQ-Drive die direkte Mehrspuraufnahme auf USB-Medien, praktisch zum Archivieren eines Konzerts, für virtuelle Soundchecks oder zur Vorbereitung eines späteren Mixes. Das Mischpult kann auch als 32 x 32 USB-Audiointerface bei 96 kHz betrieben werden, kompatibel mit ASIO und Core Audio, für moderne Aufnahme-, Wiedergabe- und Produktions-Workflows.

Technische Daten

Typ	Digital kompakt (Integrierte Mix-Engine)	ME Personal Mixer (Allen & Heath) kompatibel	Ja
USB-Mehrspuraufnahme/-wiedergabe	16 Spuren 96k / 32 Spuren 48k	Samplingfrequenz	96 kHz
USB-Stereoaufnahme / -wiedergabe	Ja	Plugins	Optional (A&H-Shop)
Anzahl zuweisbarer Tasten	8.0000	für Rackeinbau geeignet	Mitgeliefertes Zubehör
Anzahl mischbarer Kanäle	48	Bildschirmgröße	7 "
Anzahl Touchscreens	1.0000	Audio- /Videoausgänge	USB
Anzahl zuweisbarer Drehregler	4.0000	Mic- /Line-Eingänge	XLR
Anzahl Erweiterungssteckplätze	1.0000	Line - Ausgänge	12 XLR, Stereo - 6,35mm Klinken - Dry-Signal
Anzeige des Slice-Namens	Ja	Kopfhörerausgang	Ja
Sound Engineer App für Tablet	iOS, Android	Audio-/Videoeingänge	USB, Stereo-Miniklinke
App für Musiker auf dem Smartphone	iOS, Android	Gewicht (kg)	5.8 kg

Prozessor	FPGA XCVI 96 kHz	I/O-Port	64 x 64 für Dante-, Waves- oder MADI-Karten
Latenz	unter 0,7 ms	USB-Audiointerface	32 x 32 bei 96 kHz (ASIO/Core Audio)
Eingangskanäle	48	SQ-Drive	direkte Mehrspuraufnahme über USB (16 x 16 bei 96 kHz / 32 x 32 bei 48 kHz)
Ausgangsbuss	36 (darunter 12 konfigurierbare Stereo-Mixes)	Touchscreen	7 Zoll hochauflösend
Integrierte Effekte	8 Stereo-Effektmotoren mit RackExtra FX	Zuweisbare Drehregler	4
Mikrofon-/Line-Eingänge XLR	17	Benutzertasten	8
Line-Eingänge	4 x 6,35 mm Klinke (TRS)	LED-Bargraphen	chromatisch auf jedem Kanal
Stereo-Miniklinke-Eingang	1	Format	kompaktes digitales Mischpult
XLR-Ausgänge	12	Gewicht	5,8 kg
Ausgänge	2 x 6,35 mm Klinke (TRS)	Rackfähig	ja, mit mehrpositionierbaren Halterungen inklusive
Digitalausgang	1 Stereo AES3	Abmessungen	kompaktes Format, transportfreundlich
SLink-Port	128 x 128 für Erweiterungen und Verbindung mit dLive
