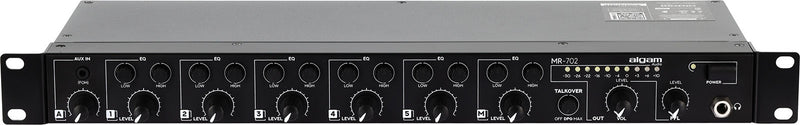

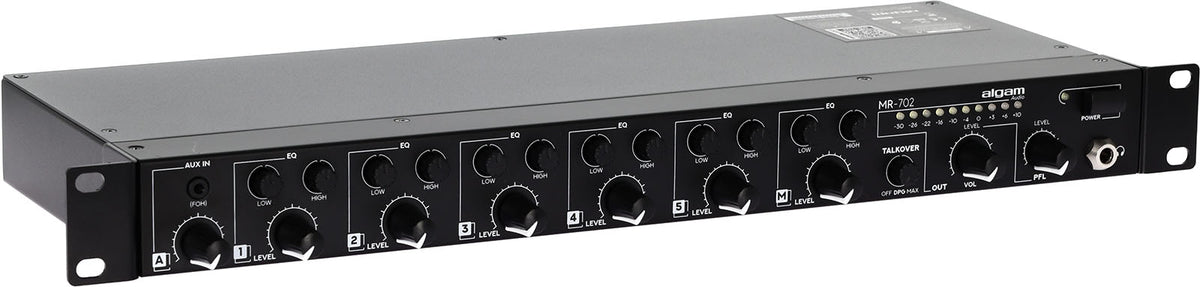

Algam Audio MR 702 - rack mountable 7-channel mixer

Ein 1U-Mixer für Installationen: im Zentrum einer klaren und kontrollierten Wiedergabe

Der MR-702 wurde als rackfähiger Audio-Mixer für Umgebungen entwickelt, in denen Zuverlässigkeit, Übersichtlichkeit der Einstellungen und Prioritätenmanagement entscheidend sind. Seine Philosophie ist einfach: mehrere Quellen (Mikrofone, Player, Konsolenausgänge, Hintergrundmusik) in einem 1U-Gehäuse zu zentralisieren, das bereit zur Integration ist, und dabei eine präzise Kontrolle über Pegel und Signalhierarchie zu behalten. In einem Konferenzraum, Veranstaltungsbereich, Gottesdienstort oder Corporate-Installation fügt er sich nahtlos zwischen die Quellen und die Verstärkung ein, um eine konstante und sichere Wiedergabe zu gewährleisten.

Für wen ist der MR-702 gedacht: Konferenzen, Durchsagen und Event-Beschallung

Der MR-702 richtet sich an Audio-Profis und Integratoren, die eine zuverlässige Mischung ohne unnötige Komplexität benötigen. Die Kanäle 1 bis 5 ermöglichen die Verwaltung von Mikrofonen (Redner, Pulte) oder Line-Quellen (Player, HF-Empfänger, Aux-Ausgänge), während der Kanal A den Anschluss einer Mischkonsole oder einer dedizierten symmetrischen Quelle erleichtert. Der Kanal M, priorisiertes Mikrofon, erfüllt typische Anforderungen einer Installation, bei der Sprache stets verständlich bleiben muss: Durchsagen, Moderation, Ansagen an das Publikum, ohne die Musik manuell stummschalten zu müssen.

Wichtige Funktionen: vielseitige Anschlüsse, Prioritäten und Frontbedienung

Kanäle 1 bis 5: Mikrofon oder Line mit umfassenden Einstellungen

Die Kanäle 1 bis 5 bieten einen sehr praktischen Ansatz für die Installation: Jeder verfügt über einen symmetrischen Mikrofoneingang Jack 6,35 mm TRS, der auf einen asymmetrischen Line-Eingang RCA umschaltbar ist. Diese doppelte Anschlussmöglichkeit erlaubt eine schnelle Anpassung des MR-702 an die Gegebenheiten vor Ort (Kabelmikrofone, Player-Ausgänge, Verbindungen von bestehenden Systemen). Jeder Kanal besitzt eine individuelle Gain-Regelung, eine Pegelsteuerung und eine 2-Band-Klangregelung, um Klarheit und tonalem Gleichgewicht je nach Raum und Stimmen anzupassen.

Kanal A (FoH): ein Eingang für Konsole und symmetrische Quellen

Der Kanal A wurde für eine "Master"-Quelle wie eine Mischkonsole (FoH) oder jede symmetrische Quelle konzipiert. Er verfügt über zwei symmetrische Jack 6,35 mm TRS Eingänge auf der Rückseite, ergänzt durch einen 3,5 mm Miniklinkeneingang mit automatischer Umschaltung beim Anschluss einer Quelle. Ergebnis: Sie können einfach zwischen einer fest installierten Verbindung und einer temporären Quelle (Computer, tragbarer Player) wechseln, ohne komplexe Handgriffe, und behalten dabei eine dedizierte Pegelkontrolle.

Kanal M: parametrierbarer Talkover, damit die Stimme immer durchkommt

Der Kanal M (priorisiertes Mikrofon) ist das ideale Werkzeug für Durchsagen. Sein Talkover senkt automatisch den Pegel der anderen Kanäle während einer Sprachaufnahme, um die Verständlichkeit zu verbessern, ohne die Wiedergabe abrupt zu unterbrechen. Die Dämpfungsregelung und der Auslöseschwellenwert bieten eine feine Anpassung: Eine dezente Ansage in einem Restaurant erfordert nicht dieselbe Dämpfungstiefe wie eine Sicherheitsmeldung bei einer Veranstaltung.

Notfalleingang und erweiterte Optionen: eine auf Sicherheit und Kontrolle ausgerichtete Architektur

Der MR-702 integriert einen Notfalleingang (Emergency) im Euroblock-Format: Bei Erkennung eines Signals an diesem Eingang deaktiviert der Hauptausgang alle anderen Quellen, um vorrangig die Notfallmeldung wiederzugeben. Eine besonders relevante Funktion in Installationen, in denen die Hörbarkeit von prioritären Durchsagen garantiert werden muss. Darüber hinaus sind einige erweiterte Einstellungen über Jumper auf der Platine zugänglich, darunter die Aktivierung der Phantomspeisung für Mikrofonkanäle und die Stummschaltung der Mikrofone bei einem Notfallsignal.

Ausgänge, Monitoring und Limiter: ein mixfertiges Gerät

Der Hauptausgang ist als symmetrischer Jack 6,35 mm TRS und als Euroblock verfügbar, mit einer allgemeinen Lautstärkeregelung und einer Einstellung für den maximalen Ausgangspegel (Limiter). Ein RCA-Aufnahmeausgang ermöglicht die einfache Abnahme des Mixes für Aufnahme oder Archivierung. Für die Kopfhörerüberwachung steht ein Jack 6,35 mm Ausgang mit PFL-Pegelregelung zur Verfügung, begleitet von einer 10-LED-Anzeige zur Visualisierung des Hauptausgangspegels (vor möglichem Eingreifen des Limiters). Schließlich erlaubt ein Mono-Schalter das Summieren des Hauptausgangs in Mono, je nach Wiedergabebedingungen.

Technische Daten

Anzahl Kanäle	7	Anzahl Mikrofonvorverstärker	6
Phantom Power	Ja	Aufnahme	RCA
für Rackeinbau geeignet	Ja	Farbe	Schwarz
Rack-Einheit	1	Gewicht (kg)	2.3 kg
Kategorie	Mixer	Maße (mm)	483 x 44,5 x 152

Kanäle 1 bis 5	symmetrischer Mikrofoneingang Jack 6,35 mm TRS und umschaltbarer asymmetrischer Line-Eingang RCA	Talkover auf Kanal M	senkt automatisch den Musikpegel bei Mikrofonansage
Bedienelemente Kanäle 1 bis 5	Gain, Mikrofon/Line-Schalter, Pegel, 2-Band-Klangregelung	Notfalleingang (Emergency) im Euroblock-Format	Deaktivierung aller anderen Quellen am Hauptausgang bei Signal an diesem Eingang und Wiedergabe der Notfallmeldung
Kanal A (FoH)	2 symmetrische Jack 6,35 mm TRS Eingänge und 1 3,5 mm Miniklinkeneingang mit automatischer Umschaltung beim Anschluss einer Quelle	Output Mute	Abschaltung des Hauptausgangs durch Kurzschließen der Kontakte
Bedienelemente Kanal A	Pegel	Erweiterte Einstellungen über Jumper auf der Platine	Phantomspeisung für Mikrofone der Kanäle 1 bis 5
Kanal M (priorisiertes Mikrofon)	symmetrischer Mikrofoneingang Jack 6,35 mm TRS	Hauptausgänge	2 symmetrische Jack 6,35 mm TRS und ein Euroblock
Bedienelemente Kanal M	Gain, Talkover-Dämpfungsregelung, Talkover-Auslöseschwelle	Bedienelemente Hauptausgänge	Gesamtlautstärke, maximaler Ausgangspegel, Mono-Schalter zur Monosummierung des Hauptausgangs
